Funktionsweise / Grundfunktion
Die Infrarot-Präsenzmelder der
Control PRO Serie regeln die Be-
leuchtung und HLK-Steuerung
(nur COM 2) z. B. in Büros, Schu-
len, öffentlichen oder privaten
Gebäuden in Abhängigkeit von
Umgebungshell
igkeit und An-
wesenheit.
Der Pyrosensor ermöglicht mit
der hochentwickelten Linse
einen raumtypischen, quadra-
tischen Erfassungsbereich, in
dem kleinste Bewegungen er-
fasst werden.
Die Einstellungen
der Schaltausgänge sowie die
Reichweiteneinstellung des
Präsenzmelders erfolgen über
die Potentiometer (Poti) und.
Dip-Schalter, bzw. der optio-
nalen Fernbedienung.
Der Prese
nce Control zeichnet
sich weiter durch seinen gerin-
gen Eigenstromverbrauch aus.
Presence Control PRO
IR Quattro COM 1 / COM 1 AP
IR Quattro HD COM 1 /
COM 1 AP
1 Schaltausgang in Abhängigkeit
vom Helligkeitssollwert und
Präsenz.
Einstellmöglichkeiten:
- Helligkeitssollwert
- Nachlaufzeit, Impuls, IQ-Modus
Presence Control PRO
IR Quattro COM 2
IR Quattro HD
1 Schaltausgang wie COM 1.
Zusätzlich 2. Schaltausgang
HLK (Heizung/Lüftung/Klima)
in Abhängigkeit von Präsenz.
Einstellmöglichkeiten:
- Nachlaufzeit
- Einsch
altverzögerung
- Raumüberwachung
Presence Control PRO
IR Quattro DIM
IR Quattro HD DIM
1 Schaltausgang in Abhängig-
keit vom Helligkeitssollwert
und Präsenz.
Einstellmöglichkeiten:
- Helligkeitssollwert
- Nachlaufzeit, IQ-Modus
- Orientierungsl
icht
- Konstantlichtregelung

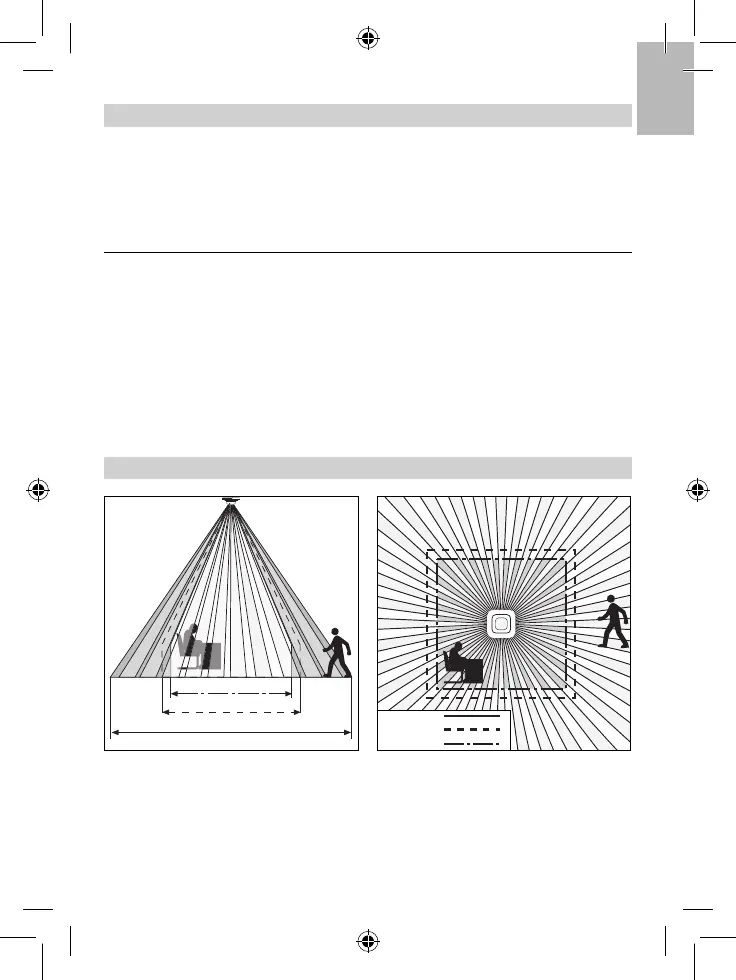

Überwachungsbereich
Eine sichere Anwesenheitserken-
nung hängt maßgeblich von der
Anzahl, Beschaffenheit und An-
ordnung der Linsenelemente ab.
Der IR Quattro und das Erfas-
sungsquadrat von 49 m
2
, der
sich in 13 Ebenen mit 1760
Schaltzonen darstellt, erfasst
selbst kleinste Bewegungen. Der
IR Quattro HD und das Erfas-
sungsquadrat von 64 m
2
, ver-
fügt über 4800 Schaltzonen und
präzisiert das Leistungsspektrum.
Durch die Einstellung am Poti
besteht die Möglichkeit diese
Reichweiten auf individuelle
Ansprüche anzupassen. Auf-
g
rund des quadratischen
Erfassungsbereiches und die
Möglichkeit der Vernetzung der
Master/Slave Varianten ist eine
einfache, schnelle und optimale
Raumplanung möglich.
Präsenz
radial
tangential
tangential
radial
Präsenz
D
