- 12 -

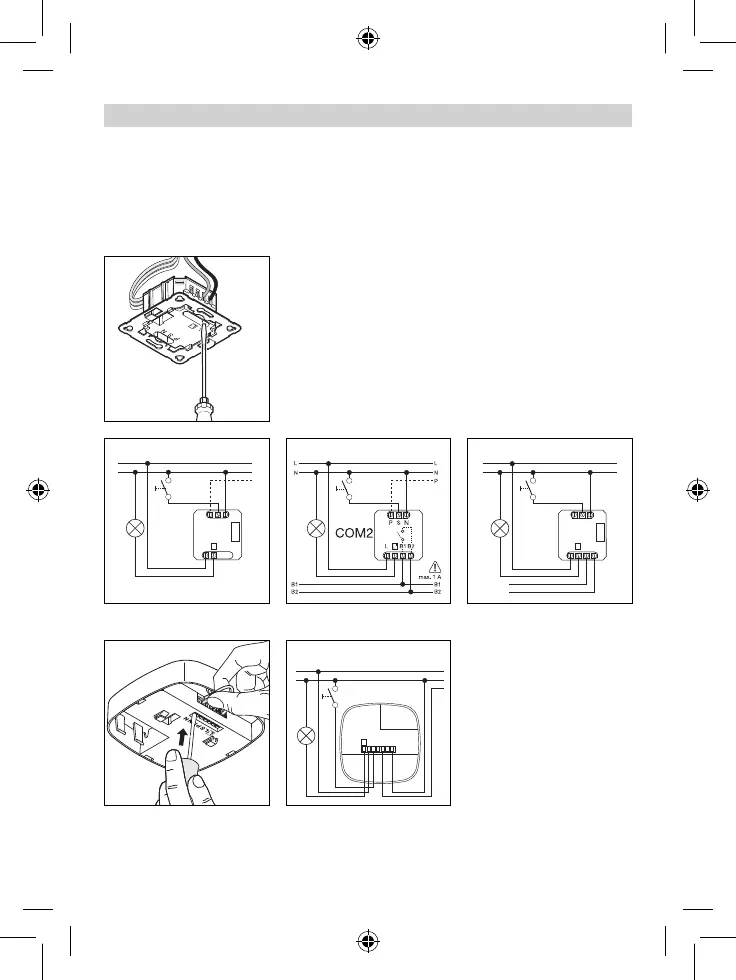

Elektrische Installation/Automatikbetrieb
Bei der Auswahl der Verdrah-
tungsleitungen sind grundsätz-
lich die Installationsvorschriften
nach VDE 0100 einzuhalten
(siehe Sicherheitshinweise auf
Seite10). Für die Verdrahtung der
Präsenzmelder
gilt : Nach VDE
0100 520 Abschn. 6 darf für die
Verdrahtung zwischen Sensor
und EVG eine Mehrfachleitung
verwendet werden, die sowohl
die Netzspannungleitungen wie
auch die Steuerleitungen ent
hält
(z.B. NYM 5 x 1,52). Die Netzan-
schlussleiung darf max. einen
Durchmesser von 10 mm haben.
Der Klemmbereich der Netz-
anschlussklemme ist für
maximal 2 x 2,5 mm
2
ausgelegt.
Bei der Installation der AP Varian-
te ist ein Leitungsschutzschalter
(16 A) vorzuschalten.
PSN
LL'
L
N
P
L
N
COM1
PSN
LL'
L
N
L
N
1-10V
1-10V
+
–
max. 100 mA
DIM
DIMCOM 1 COM 2
L
N
P
L
N
PSNLL' PN
COM 1 AP
