Câblage

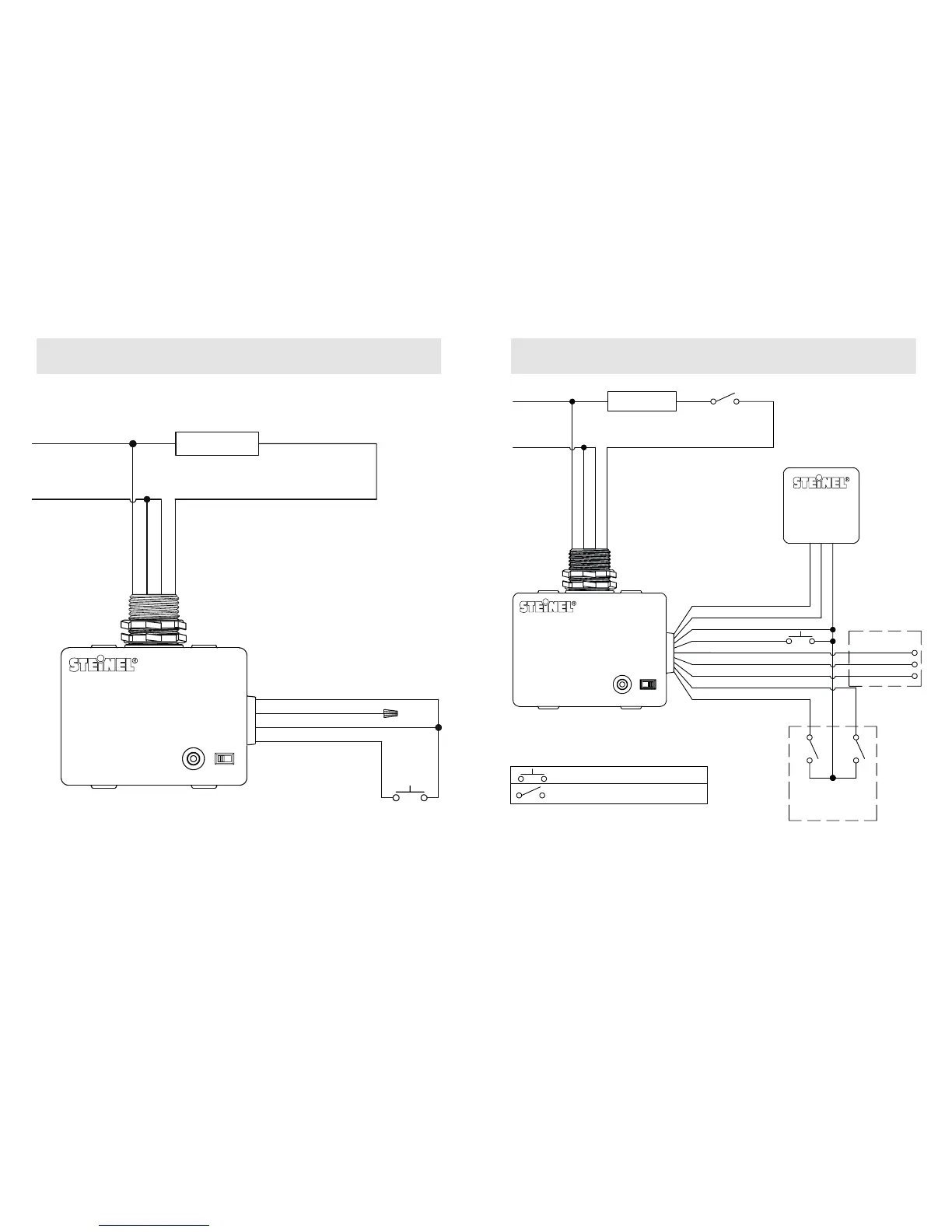

Câblage TR 100 avec
interrupteur sans maintien
BLEU (CONTRÔLE)
NOIR (-24 VCC)
ROUGE (+24 VCC)
GRIS (INTERRUPTEUR SANS MAINTIEN)
Interrupteur sans maintien
BLANC (NEUTRE) NOIR (SOUS TENSION) ROUGE (RELAIS) ROUGE (RELAIS)
NEUTRE
SOUS TENSION
Modèle#
TR100
Pack d'alimentation
Manuel/auto
CHARGE
Câblage TR 150
Câblage
BLEU (CONTRÔLE)
NOIR (-24 VCC)
ROUGE (+24 VCC)
GRIS (INTERRUPT. SANS MAINTIEN)
JAUNE/ROUGE (NORMALEMENT OUVERT)
JAUNE (RELAIS COMMUN)
JAUNE/NOIR (NORMALEMENT FERMÉ)
ORANGE (ACCÉLÉRATION MARCHE)
MARRON (ACCÉLÉRATION ARRÊT)
Contacteur sans maintien normalement ouvert
Contacteur maintenu
BLANC (NEUTRE) NOIR (SOUS TENSION) ROUGE (RELAIS) ROUGE (RELAIS)
BLEU (CONTRÔLE) NOIR (-24 VCC) ROUGE (+24 VCC)
Modèle#
TR150
Pack d'alimentation
INTERRUPTEUR
à TENSION
D’ALIMENTATION
24 VCC
Détecteur
Relais isolé
NORMALEMENT OUVERT
RELAIS COMMUN
NORMALEMENT FERMÉ
Système de gestion des
bâtiments
CHARGE
NEUTRE
SOUS TENSION
Liste des symboles
26
27
