6932300010
17

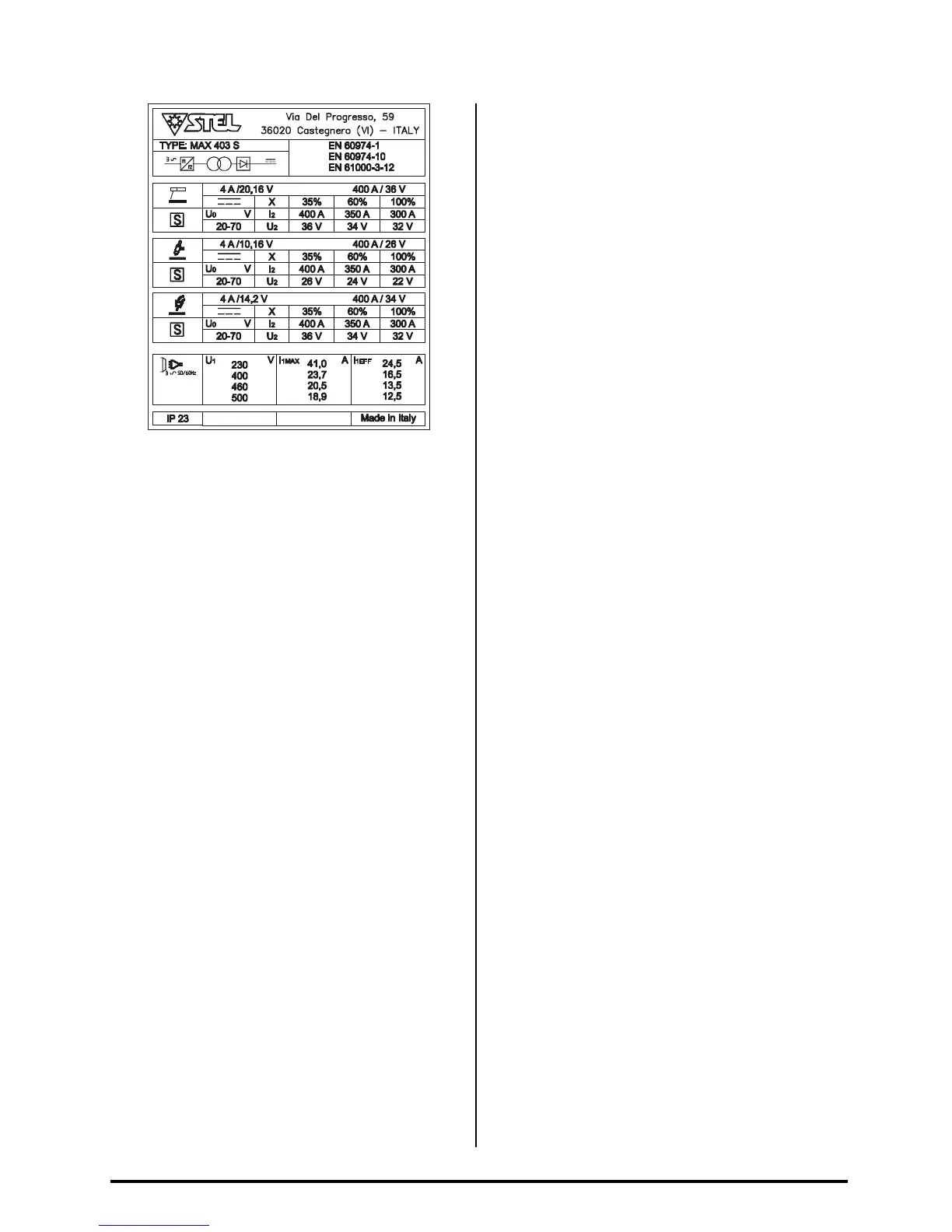

a) IDENTIFIKATION
Name, Adresse des Herstellers
Schweißgerätetyp
Identifikation mit Verweis auf die Seriennummer
Symbol des Typs des Schweißgeräts
Verweis auf Bau Norm
b) SCHWEISSLEISTUNG
Symbol für den Arbeitsprozess
Symbol für Schweißgeräte, die für den Einsatz in
Umgebungen mit hohem Elektroschockrisiko,
geeignet sind.
Symbol für den Schweißstrombereich
Zugeteilte Leerlaufspannung (Betriebsspannung)
Schweißstrombereich
Wert des Unterbrechungszykluses (in 10 Minuten)
Wert des zugeteilten Schweißstrombereichs
Wert der genormten Lastspannung
c) STROMZUFÜHRUNG
Symbol der Stromzuführung (Anzahl der Phasen
und Frequenz)
Zugewiesene Netzspannung
Bemessungswert der maximalen Netzspannung
Bemessungswert der effektiven Netzspannung
(gibt die Netzabsicherung an)
d) WEITERE EIGENSCHAFTEN
Schutzart.
MONTAGE
INSTALLATION
Dieses Klasse A Gerät ist nicht zum Betrieb in
häuslicher Umgebung vorgesehen, in der der
Strom vom öffentlichen Niederspannungsnetz zur
Verfügung gestellt wird. Dort können mögliche
Schwierigkeiten auftreten, die elektromagnetische
Verträglichkeit auf Grund von leistungsgeführten
und gestrahlten Störgrößen zu gewährleisten. ie
MAX-403, Schweißgerät ist nicht im Einklang mit
IEC 61000-3-12.Wenn es zu einer Gemeinschaft
Niedervolt-System verbunden, ist es die
Verantwortung des Benutzers oder der Installateur,
dass vielleicht ist es ratsam mit der Strom-Netz-
Gemeinde vor dem Anschluss der Schweißgerat
zu konsultieren.
Die MAX 403S ist mit der IEC 61000-3-12
entsprechen und kann an eine Gemeinschaft und
private Netzwerk-Niedervolt-System
angeschlossen werden. Die gute Bedienung der
Maschine wird durch fachgerechte Montage
gewährleistet. deshalb müssen Sie wie folgt
vorgehen:
- Stellen Sie das Gerät so auf, dass nichts die
Luftzirkulation, die durch den eingebauten Lüfter
gesichert wird, behindert. Die inneren Bauteile
benötigen eine ausreichende Kühlung.
- Stellen Sie sicher, dass der Lüfter keine
Ablagerungen oder Staub in das Gerät einsaugt.
- Vermeiden Sie Stöße und Scheuern und setzen
sie das Gerät niemals Spritzwasser, exzessiven
Hitzequellen oder anderen bnormalen Situationen
aus.
NETZSPANNUNG
Die Schweißgerate funktioniert von der folgenden
Netzspannung:
MAX 403S 190V-575V 3-Phasen
MAX 403 400V 3-Phasen +/-10 %
mit einer Netz Absicherung von
MAX 403S 40 A Fuse
MAX 403 32 A Fuse
ANSCHLUSS
- Bevor Sie den elektrischen Anschluss zwischen
dem Schweißgerät und dem Leitungsschalter
herstellen, stellen Sie sicher, dass der Schalter auf
Aus steht.
- Die Verteilertafel muss mit den Vorschriften im
Bestimmungsland des Gerätegebrauchs
übereinstimmen.
- Die Netzversorgung muss für die industriellen
Anforderungen geeignet sein.
- Bei der Verwendung von langen
Verlängerungskabel, ist das Kabel
Kerndurchmesser Größe relevant zu den Schweiß-
Maschine für eine optimale Leistung- Die
Leistungsaufnahme Steckdose von der
Netzspannung, muss ein Schalter mit 'langsam
brennende' Sicherung (en) zur Verfügung gestellt.
- Im Falle einer Beschädigung der Netzkabel,
Ersatz oder Reparatur kann nur von einer
qualifizierten Person in einer zugelassenen
Service-Center vorgenommen werden.
ERDUNG
- Um den Anwenderschutz sicher zu stellen, muss
das Gerät korrekt an die Erdungsanlage
angeschlossen werden.
(INTERNATIONALE SICHERHEITSVORSCHRIFTEN)
A
