Durante il sollevamento tenere il generatore in
posizione orizzontale.
AVVERTENZA
POSIZIONAMENTO
PRECARIO
Se il generatore cade può causare infortuni.
Non mettere in funzione o spostare il generatore
nel caso si trovi in posizione precaria.
Non posizionare il generatore su piani inclinati
superiori a 10°.

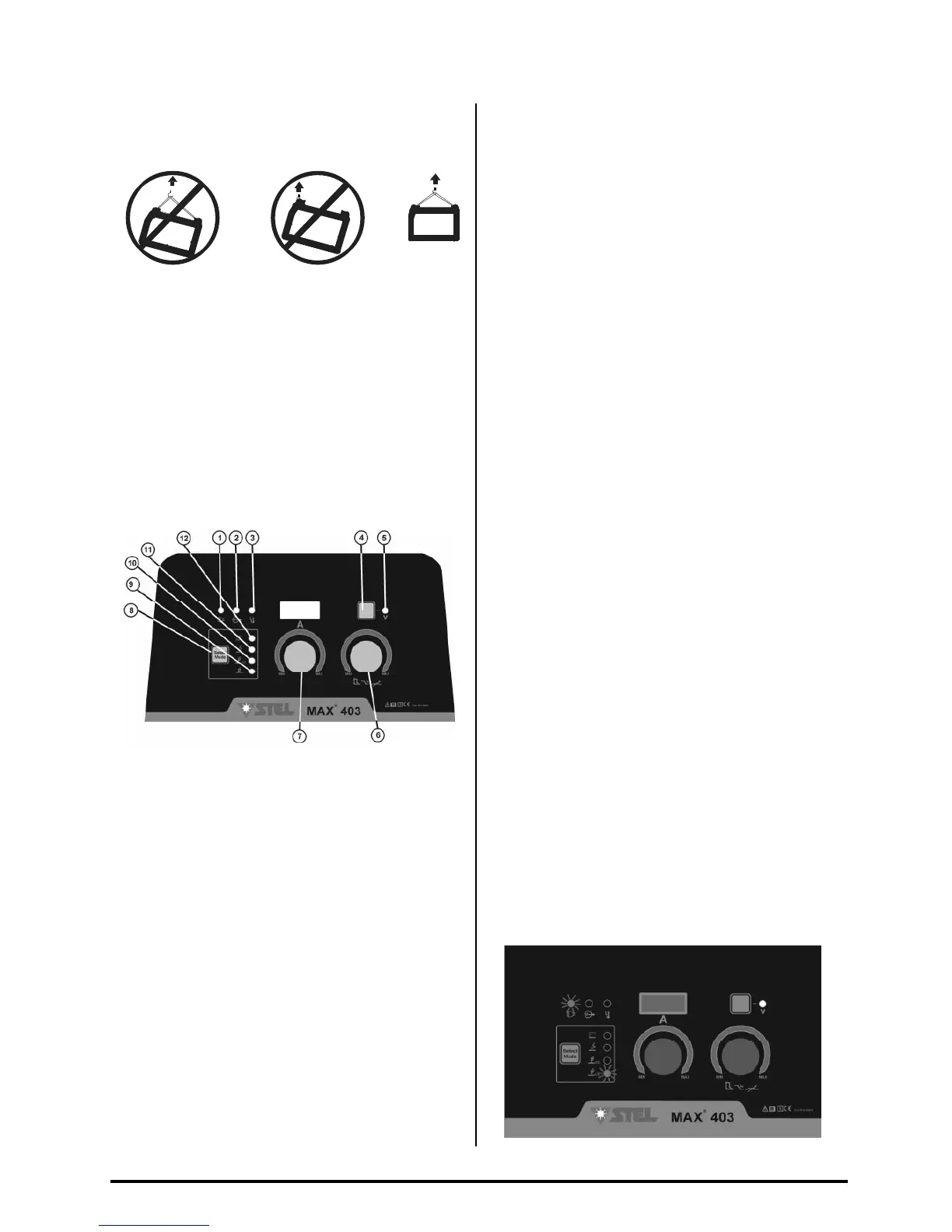

DESCRIZIONE PANNELLO
FRONTALE
1 Led macchina sotto tensione
2 Led abilitazione saldatura
3 Led sovratemperatura
4 Pulsante Sub Menu/Visualizza Tensione
5 Led visualizzazione Tensione
6 Encoder Regolazione Arc Force /
Slope Down / Induttanza
7 Encoder Regolazione Corrente
8 Pulsante Regolazione Modalità di
Saldatura
9 Led modalità saldatura Mig CV
10 Led modalità saldatura Mig CC
11 Led modalità saldatura Tig Lift
12 Led modalità saldatura Elettrodo
SUB MENU
- HOT START
REGOLAZIONE HOT START
1) Accendere il generatore,
2) Tener premuto il pulsante “SELECT MODE”
sul pannello frontale della macchina per circa 2
secondi, rilasciare poi il pulsante; il led della
modalità selezionata lampeggerà e il display
mostrerà la scritta HS. Tramite l’encoder di
regolazione 6 si puo’ variare il valore di
sovracorrente temporanea da 0 al 50% rispetto alla
corrente di saldatura impostata (max 400A)
- V.R.D. (ATTIVO SOLO IN ELETTRODO)
GESTIONE V.R.D.
La sigla V.R.D. sta per VOLTAGE REDUCTION
DEVICE che non è altro che un sistema per la
riduzione della tensione a vuoto. Quando si installa
il V.R.D. in una saldatrice esso riduce la tensione a
vuoto massima ad una tensione di sicurezza che
normalmente è al di sotto dei 18V.
- Il V.R.D. è usato come aiuto ulteriore per la
ATTIVAZIONE DEL V.R.D.
1) Accendere il generatore,
2) Tener premuto il pulsante 4 sul panello frontale
della macchina per circa 4 secondi, rilasciare poi
il pulsante; il led abilitazione saldatura 2
lampeggia, (FUNZIONE V.R.D. INSERITA V out
18V). La modalità VRD rimane inserita anche
dopo lo spegnimento e la riaccensione della
macchina
ESCLUSIONE DEL V.R.D.
1) Accendere il generatore,
2) Tener premuto il pulsante 4 sul panello frontale
della macchina per circa 4 secondi, rilasciare poi
il pulsante; il led abilitazione saldatura 2 rimane
fisso, (FUNZIONE V.R.D. esclusa). La modalità
VRD rimane sempre esclusa anche dopo lo
spegnimento e la riaccensione della macchina.
- CC/CV (SUITCASE FEEDER)
Questa funzione permette di collegare una
qualsiasi suitcase feeder. Si consiglia di
posizionarsi su posizione CV.
