Stel MAX dp 171C - Page 10

8
STEL s.r.l. - Via del Progresso n° 59 - 36020
Loc. Castegnero (VICENZA) - ITALY
TEL. +39 0444 639525 (central.) - +39 0444 639682 (comm.)
FAX +39 0444 639641 - E-mail: stel@stelgroup.it
Web: www.stelgroup.it
MAX dp 171-201C
COD. 6910700040
5.0 MESSA IN SERVIZIO
5.0 MESSA IN SERVIZIO5.0 MESSA IN SERVIZIO
5.0 MESSA IN SERVIZIO

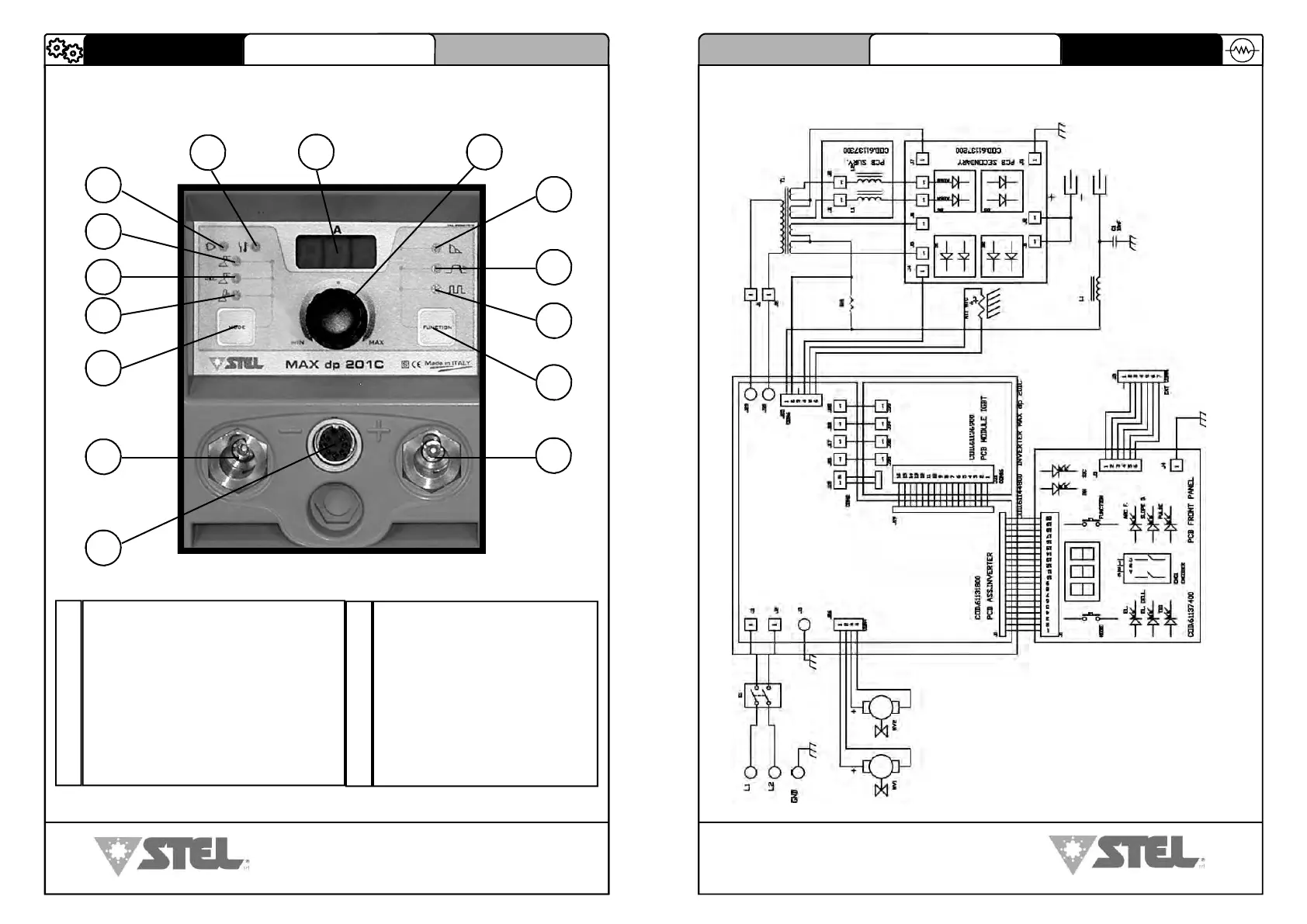

5.1 COMANDI PANNELLO FRONTALE
5.1 COMANDI PANNELLO FRONTALE5.1 COMANDI PANNELLO FRONTALE
5.1 COMANDI PANNELLO FRONTALE
DESCRIZIONE TECNICA
ITALIANO
1
2
3
4
5
6
7
8
9 10
11
12
13
14
15
Connettore comando remoto
Presa attacco polarità negativa
Pulsante selezione modalità saldatura / vrd
Led segnalazione modalità saldatura TIG
Led segnalazione modalità saldatura elettrodo cellulosico
Led segnalazione modalità saldatura elettrodo
Led segnalazione macchina sotto tensione
Led segnalazione intervento sovratemperatura
Display visualizzazione corrente saldatura/vari parametri
Encoder di regolazione
1
2
3
4
5
6
7
8
9
10
Led segnalazione funzione ARC-FORCE
Led segnalazione funzione rampa di discesa
Led segnalazione funzione pulsazione
Pulsante selezione funzioni
Presa attacco polarità positiva
11
12
13
14
15
145
MAX dp 171-201C
COD. 6910700040
STEL s.r.l. - Via del Progresso n° 59 - 36020
Loc. Castegnero (VICENZA) - ITALY
TEL. +39 0444 639525 (central.) - +39 0444 639682 (comm.)
FAX +39 0444 639641 - E-mail: stel@stelgroup.it
Web: www.stelgroup.it
14.2 WIRING DIAGRAM MAX
14.2 WIRING DIAGRAM MAX 14.2 WIRING DIAGRAM MAX
14.2 WIRING DIAGRAM MAX dp
dpdp
dp 201
201 201
201C
CC
C
ENGLISH
ELECTRICAL PART
