MAX dp 171-201C
COD. 6910700040

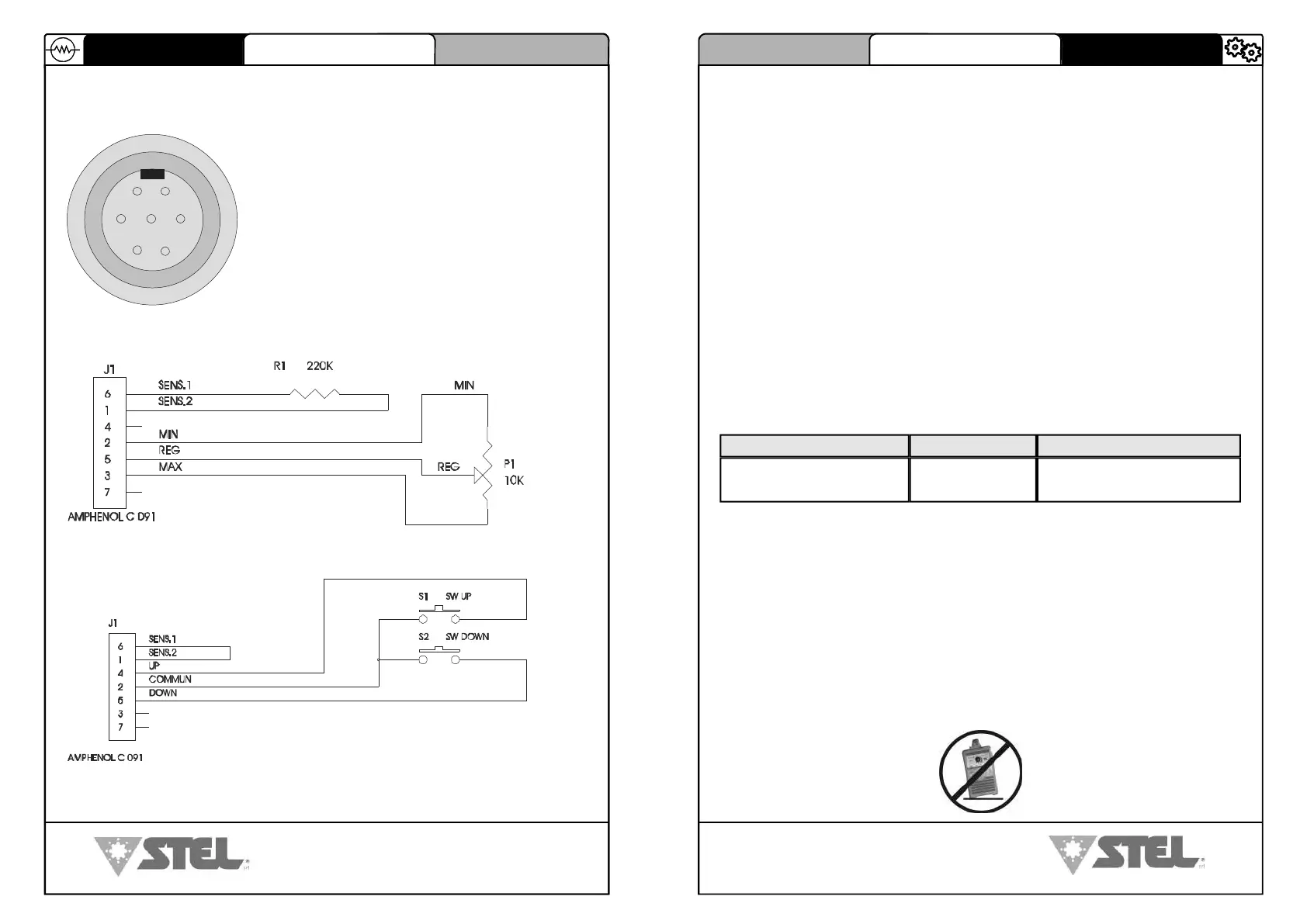

14.3 WIRING DIAGRAM AND CONNECTION FRONT CONNECTOR
14.3 WIRING DIAGRAM AND CONNECTION FRONT CONNECTOR14.3 WIRING DIAGRAM AND CONNECTION FRONT CONNECTOR
14.3 WIRING DIAGRAM AND CONNECTION FRONT CONNECTOR
PIN1=SENS. 2
PIN2=MIN POT / COMMUN
PIN3= MAX POT
PIN4=UP
PIN5=REG POT / DOWN
PIN6=SENS. 1
PIN7= -
CONNECTIONS REMOTE
CONNECTIONS TORCH UP-DOWN
1
2
3
4
5
6
7
ENGLISH
ELECTRICAL PART
7
MAX dp 171-201C
COD. 6910700040
STEL s.r.l. - Via del Progresso n° 59 - 36020
Loc. Castegnero (VICENZA) - ITALY
TEL. +39 0444 639525 (central.) - +39 0444 639682 (comm.)
FAX +39 0444 639641 - E-mail: stel@stelgroup.it
Web: www.stelgroup.it
(esempio: tensione nominale 230V, tensione minima 195V, tensione massima 265V).
ALIMENTAZIONE DA MOTOGENERATORE
Il generatore è progettato per funzionare alimentato da gruppi elettrogeni.
1) - La presa ausiliaria a 230V c.a. deve poter fornire una potenza adeguata come indicato nella sezione (caratteristiche
elettriche riportata a pag.5).
2) - Inoltre la presa ausiliaria del gruppo elettrogeno deve soddisfare le seguenti condizioni:
- tensione di picco dell’onda di c.a. inferiore a 423V c.a.
- frequenza dell’onda c.a. fra 50 e 60Hz.
- tensione RMS dell’onda in c.a. superiore a 180V c.a.
E’ importante che il gruppo elettrogeno soddisfi le condizioni riportate nei punti 1 e 2.
E’ sconsigliato impiegare questa macchina con gruppi elettrogeni che non rispettino queste condizioni perché si può
danneggiare.
ATTENZIONE: ACCENDERE IL GENERATORE SOLO DOPO CHE IL GRUPPO ELETTR.
E’ STATO AVVIATO
COLLEGAMENTO
- Prima di effettuare connessioni elettriche tra il generatore di corrente e l’interruttore di linea, accertarsi che quest’ultimo
sia aperto.
- Il quadro di distribuzione deve essere conforme alle normative vigenti nel paese di utilizzo.
- L’impianto di rete deve essere di tipo industriale.
Predisporre una apposita presa che preveda l’alloggiamento di conduttori da 2.5mm² (Max dp 171C) e 4mm² (Max dp
201C) di sezione.
- Per i cavi più lunghi maggiorare opportunamente la sezione del conduttore.
- A monte, l’apposita presa di rete dovrà avere un adeguato interruttore munito di fusibili ritardati.
4.2 MESSA
4.2 MESSA 4.2 MESSA
4.2 MESSA A
AA
A
TERRA
TERRATERRA
TERRA
-
Per la protezione degli utenti la saldatrice dovrà essere assolutamente collegata correttamente all’impianto di terra
(NORMATIVE INTERNAZIONALI DI SICUREZZA).
- E’ indispensabile predisporre una buona messa a terra tramite il conduttore giallo-verde del cavo di alimentazione,
onde evitare scariche dovute a contatti accidentali con oggetti messi a terra.
- Lo chassis (che è conduttivo) è connesso elettricamente con il conduttore di terra; non collegare correttamente a terra
l’apparecchiatura può provocare shock elettrici pericolosi per l’utente.
4.3 AVVERTENZA POSIZIONAMENTO PRECARIO
4.3 AVVERTENZA POSIZIONAMENTO PRECARIO4.3 AVVERTENZA POSIZIONAMENTO PRECARIO
4.3 AVVERTENZA POSIZIONAMENTO PRECARIO
Se il generatore cade può causare infortuni.
Non mettere in funzione o spostare il generatore nel caso si trovi in posizione precaria. Non posizionare il ge-
neratore su piani inclinati superiori a 10°.
MODELLO TENSIONE/FASI FUSIBILE RIT.
MAX dp 171C 230V 1F
MAX dp 201C 230V 1F
1 fase 230V
1 fase 230V
16 A T
20 A T
ITALIANO
DESCRIZIONE TECNICA
