Stiga 915333 - WYMIANA PASKA WOM; WYMIANA PASKA HYDROSTATYCZNEGO

PL - 32
WYMIANA PASKA WOM
Zdjąć
(Rysunek 23)
1. Opuścić płytę kosiarki na ziemię.
2. Zdjąć pokrywy pasów z płyty kosiarki.
3. Obrócić ramię koła pasowego luźnego
w kierunku zgodnym z ruchem
wskazówek zegara, urządzenia
aż naprężenie zostanie zdjęte z paska
WOM.
4. Zdjąć pasek WOM z lewego koła
pasowego płyty kosiarki.
5. Powoli zwolnić ramię koła pasowego
luźnego, aż naprężenie na sprężynie
koła pasowego luźnego zostanie
zniwelowane.
6. Zdjąć pasek WOM z płyty kosiarki
ikoła pasowego silnika.
Zainstalować
(Rysunek 23)
UWAGA: Nie wolno instalować paska WOM
na lewym kole pasowym płyty kosiarki
w czynności 1.
1. Założyć pasek WOM na koło pasowe
silnika i płytę kosiarki.
2. Obrócić ramię koła pasowego luźnego
w kierunku zgodnym z ruchem
wskazówek zegara, aż pas WOM
zostanie naciągnięty na lewe koło
pasowe płyty kosiarki.
3. Powoli zwolnić ramię koła pasowego
luźnego, aż koło pasowe luźne pewnie
dociśnie się do pasa WOM.
4. Zamontować pokrywy pasów na płycie
kosiarki.
UWAGA: Upewnić się, że pasek znajduje się
w rowku po zamontowaniu pokryw paska.
WYMIANA PASKA
HYDROSTATYCZNEGO
Zdjąć
(Rysunek 24)
1. Zdjąć pasek WOM (Zobacz WYMIANA
PASKA WOM na stronie 32).
2. Odłączyć sprężynę Koła Pasowego
Luźnego.
3. Zdjąć pasek układu hydrostatycznego
zkół pasowych przekładni
hydrostatycznej, kół pasowych napędu
ikoła pasowego luźnego.
Zainstalować
(Rysunek 24)
1. Założyć pasek układu hydrostatycznego
na kole pasowym luźnym, kole pasowym
napędu i kołach pasowych przekładni
hydrostatycznej.
2. Zamontować sprężynę Koła Pasowego
Luźnego.
3. Założyć pasek WOM (Zobacz
WYMIANA PASKA WOM na stronie 32).
OSTRZEŻENIE: Zachować
ostrożność podczas zwalniania
naprężenia sprężyny koła pasowego
luźnego. Przy wykonywaniu tej
czynności zachować odpowiednią
odległość od kół pasowych.

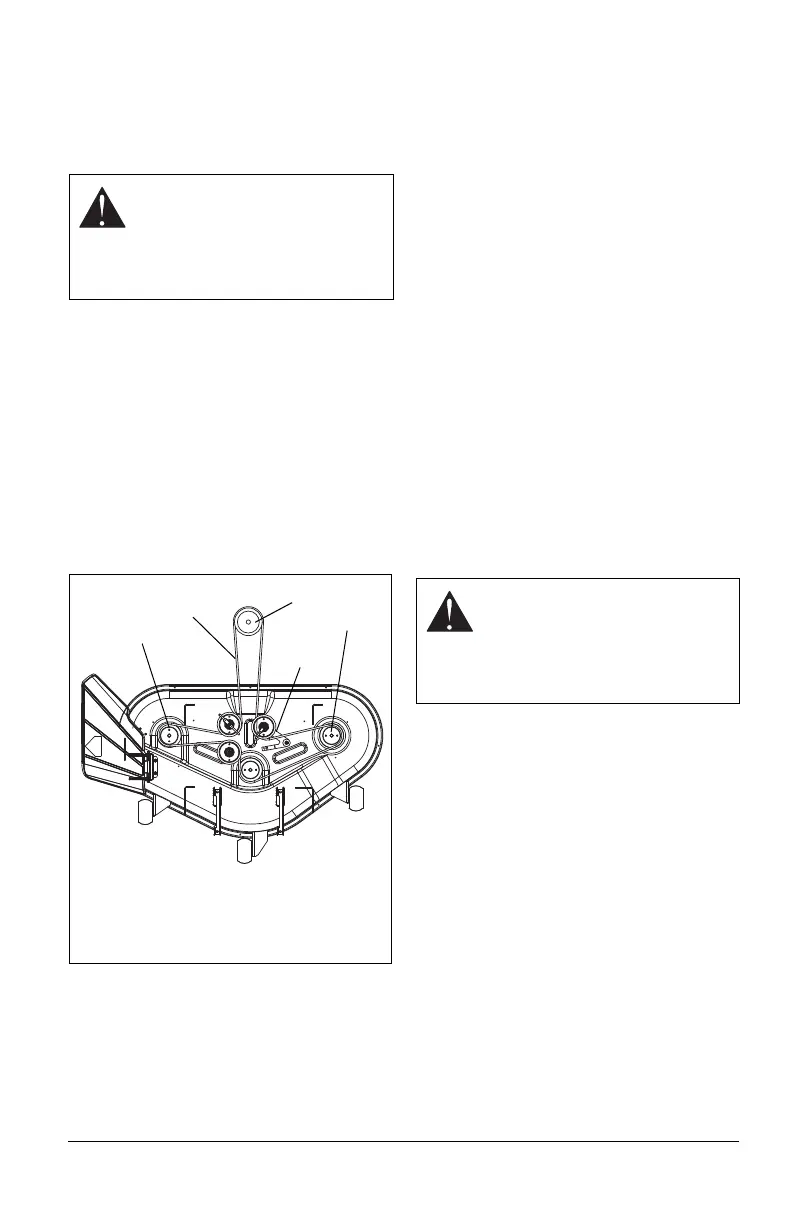

Rysunek 23
1. Wrzeciono płyty kosiarki
2. Koło pasowe silnika
3. Koło pasowe luźne płyty kosiarki
4. Pasek WOM
3
4
1
1
2
OSTRZEŻENIE: Zachować
ostrożność podczas zwalniania
naprężenia sprężyny koła pasowego
luźnego. Przy wykonywaniu tej
czynności zachować odpowiednią
odległość od kół pasowych.
