Stiga 95 COMBI Instructions For Use

71
ČEŠTINA
CS

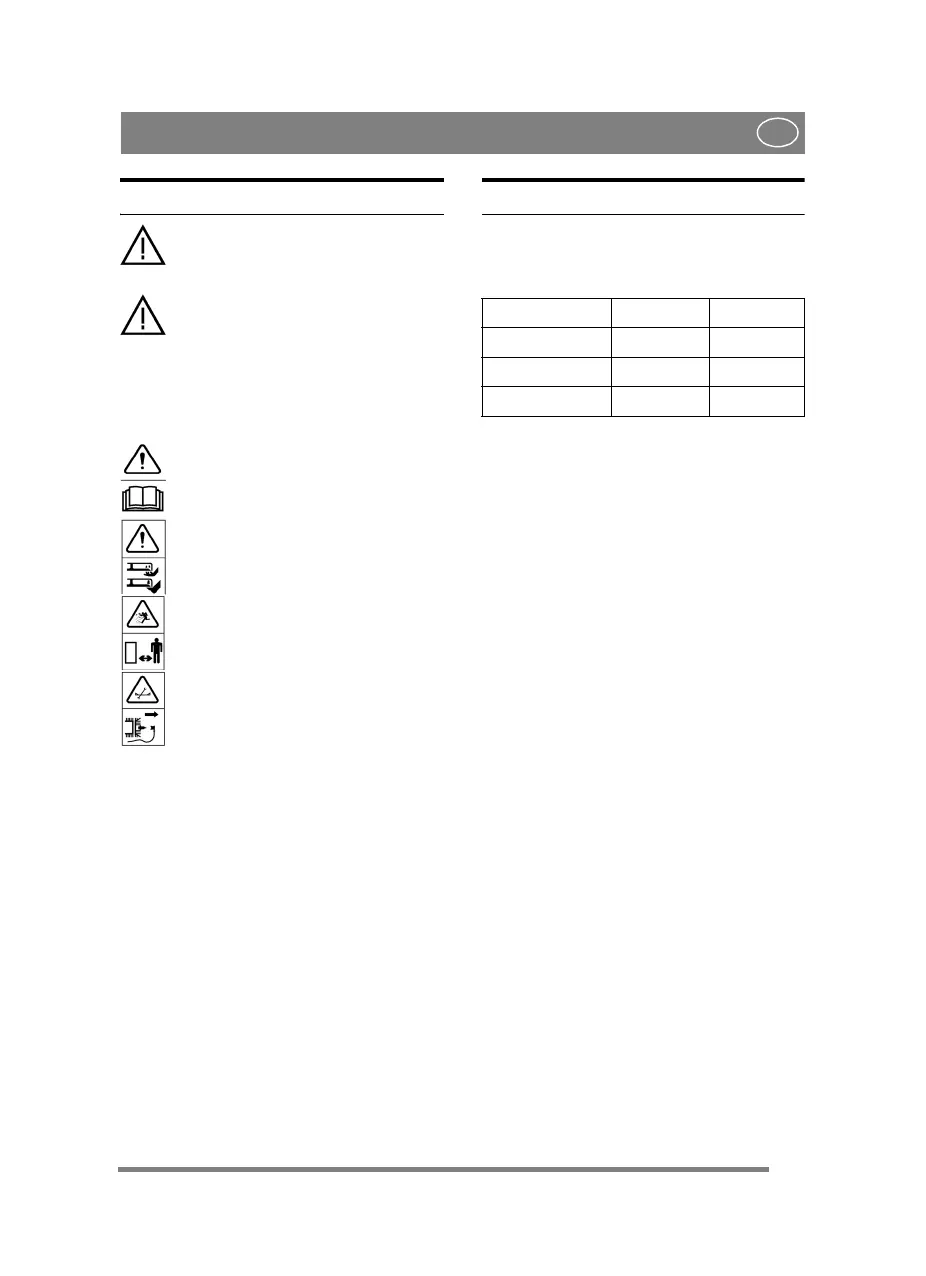

1 OBECNĚ
Tento symbol znamená VÝSTRAHU.
Nedodržení pokynů může vést k vážné-
mu zranění osob nebo k poškození
majetku.
Musíte si pozorně přečíst tento návod k
použití a bezpečnostní pokyny pro prá-
ci se strojem.
1.1 SYMBOLY
Na stroji jsou umístěny následující symboly. Infor-
mují vás, kdy je při jeho používání třeba dbát zvý-
šené opatrnosti.
Symboly mají následující význam:
Výstraha!
Před použitím zařízení si přečtěte návod k
obsluze a bezpečnostní pokyny.
Výstraha!
Je-li zařízení v chodu, nevkládejte pod
jeho kryt ruce ani nohy.
Výstraha!
Dávejte pozor na odhozené předměty. Pra-
cujte v dostatečné vzdálenosti od při-
hlížejících lidí.
Výstraha!
Než začnete zařízení opravovat, odpojte
kabel od zapalovací svíčky.
1.2 ODKAZY
1.2.1 Obrázky
Obrázky v tomto návodu k použití jsou číslovány
1, 2, 3 atd.
Součásti zobrazené na obrázcích jsou označovány
A, B, C atd.
Odkaz na součást E na obrázku 5 je uveden jako
„5:E“.
1.2.2 Nadpisy
Nadpisy v tomto návodu k použití jsou číslovány
podle následujícího příkladu:
„2.3.2“ je dílčí nadpis pod „2.3“ a je uveden pod
tímto nadpisem.
Při odkazování na nadpisy se normálně uvádí pou-
ze číslo nadpisu, např. „Viz 2.3.2“.
2 POPIS
2.1 OBECNĚ
Sekací plošina je určena k použití na strojích Stiga
s předním agregátem.
Řezací plošina se dodává v jedné z následujících
verzí:
•S ručním nastavováním výšky sekání.
• S elektrickým nastavováním výšky sekání.
2.2 OVLÁDACÍ PRVKY
2.2.1 Nastavení výšky sekání
Výšku sekání lze nastavit mezi 25 a 85 mm.
Elektrické nastavení výšky sekání
Nastavení lze plynule měnit pomocí spínače na
stroji.
Ruční nastavení výšky sekání
Nastavení lze měnit na řadu pevně daných poloh
pomocí páky. Viz obr. 2.
2.2.2 Naklonění dopředu
Zadní část sekací plošiny lze zvednout o 12 mm
přemístěním dvou kolíků o jeden otvor dolů od
základního nastavení. Viz obr. 2.
2.2.3 Zadní montáž
Zadní část sekací plošiny je připevněna kolíky zná-
zorněnými na obr. 2.
2.2.4 Montáž do nástrojového zvedáku
Plošina se instaluje do nástrojového zvedáku
pomocí řetězu a karabin.
Jedna karabina je určena pro pracovní polohu a lze
ji posunovat po článcích řetězu za účelem nastave-
ní zvedací síly. Viz obr. 10.
Druhá karabina je určena pro polohu pro čištění.
Sekací plošina Villa/Ready Park
85 Combi X
95 Combi X X
105 Combi X X

Stiga 95 COMBI Specifications

General

Cutting width	95 cm
Cutting height range	25 - 85 mm
Cutting height adjustment	Manual
Number of blades	2
Material	Steel
Mounting	Front-mounted
Function	Rear discharge
Type	Combi cutting deck
