Stiga ST3600 - Page 6

6

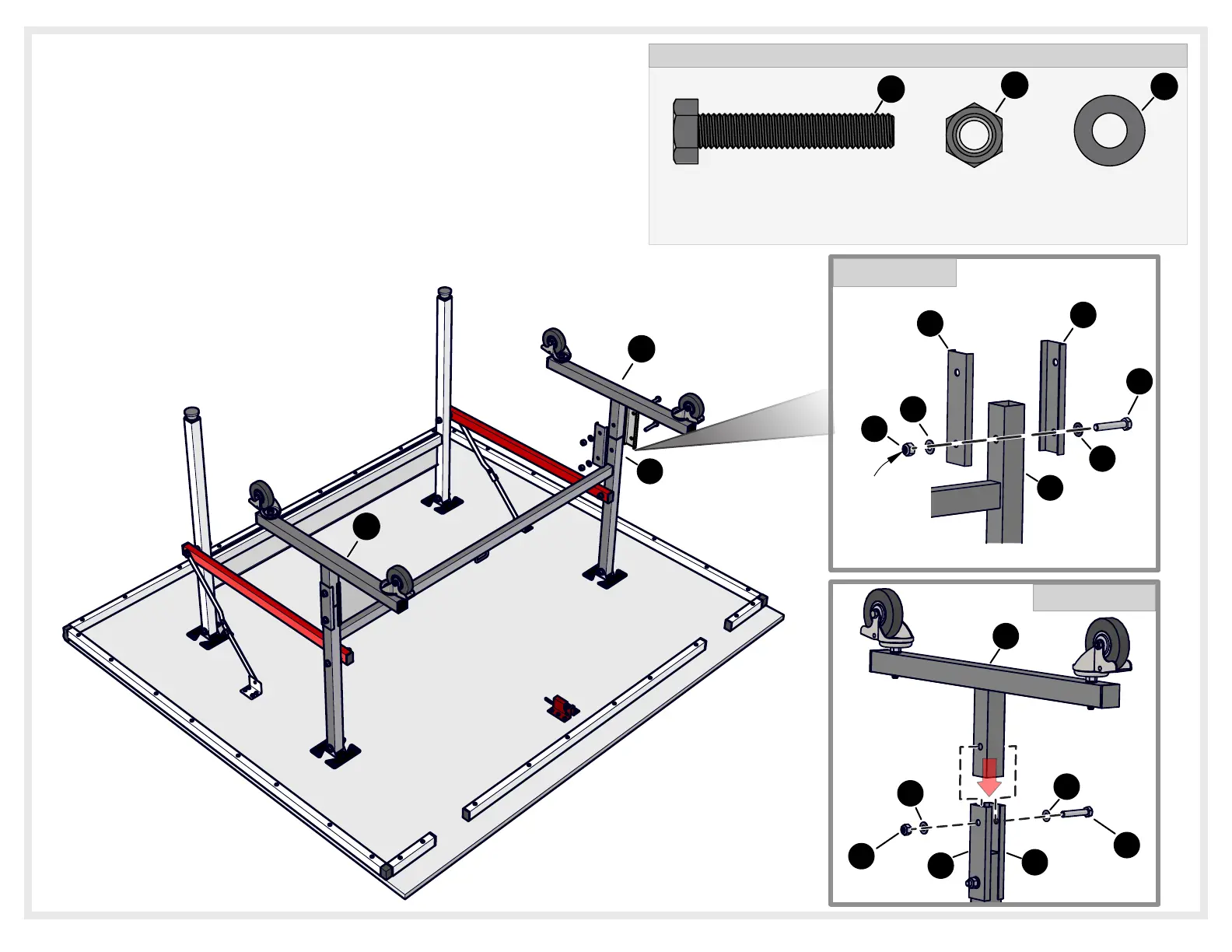

4. Inserte un tornillo (n°4) a través de la Rondana de Plástico (n°5),
placa (n°3), Tubo en H (n°19), otra placa (n°3), otra Rondana (n°5)
y una tuerca (n°6) pero no las apriete. Vea el DETALLE C.
2
PARTES REQUERIDAS (TAMAÑO REAL)
8
4
2
4
6
5
DETALLE C
7B-4069-00
RONDANA DE
PLASTICO DE 5/16”
(CANT. 8)
5
TORNILLO DE CABEZA HEXAGONAL
5/16-18 X 1-3/4”
1B-4170-00
(CANT. 8)
6
TUERCA DE SEGURIDAD
DE 5/16-18”
2B-6009-03
(CANT. 8)
5
DETALLE D
3
3
4
5
6
5
3
3
19
No apretar hasta
el siguiente paso
19
5. Inserte el Tubo de Soporte con llantas (n°2) entre los conectores
(n°3) y asegure utilizando los Tornillos (n°4), las Rondana (n°5), y
las Tuercas de Seguridad (n°6) como se muestra en la en el
DETALLE D. Apriete todos los tornillos y tuercas en este momento.
2
6. Repita el procedimiento del paso 1-5 para
ensamblar el otro tablero.
