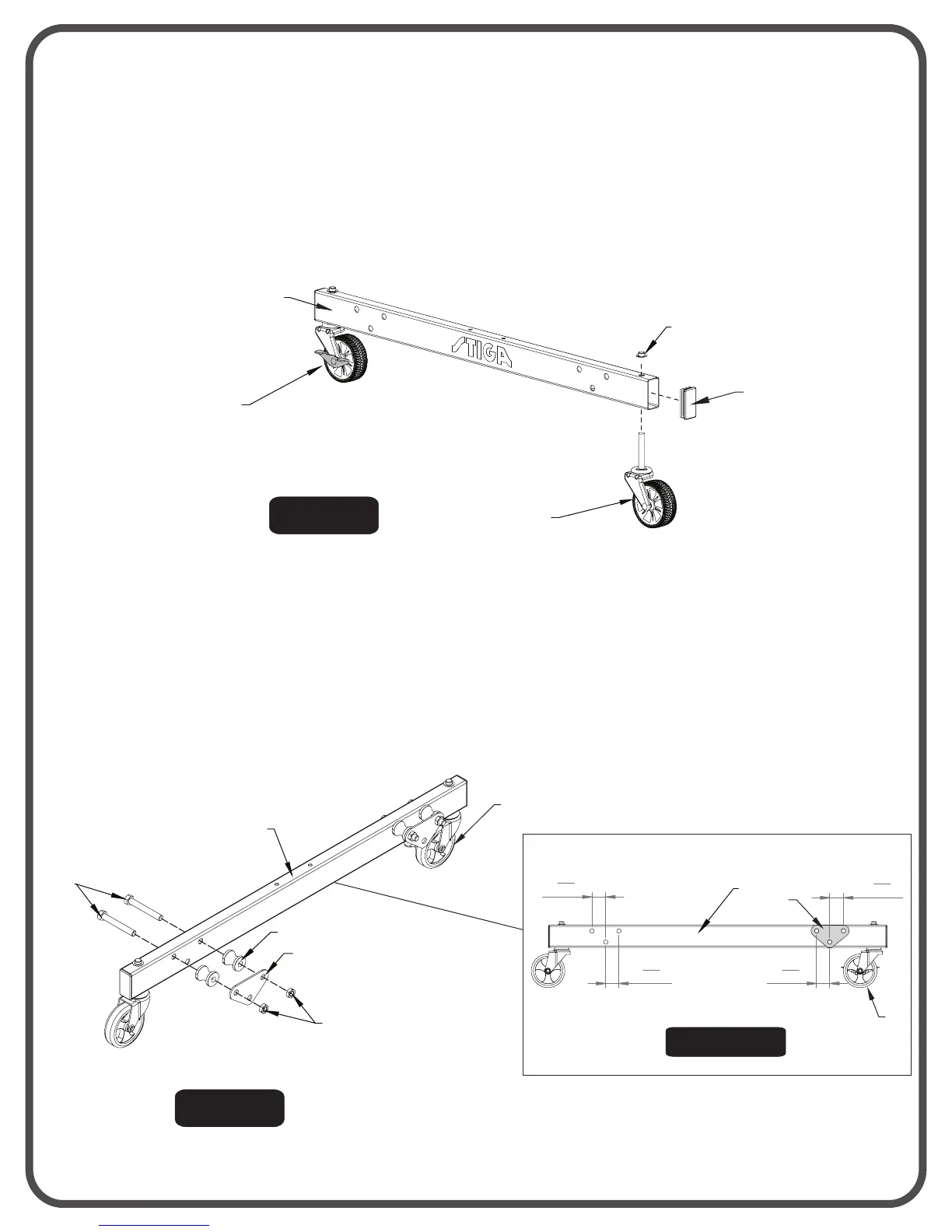

1A. Junte las llantas (#9 y #10) a el Carril. Deslice una llanta con seguro
(#10) a través de Carril (#8) y asegurela con una Contratuerca (#11)
como se muestra en la Figura 1. Golpe la Contratuerca (#11)
ligeramente con un martillo para asegurarla en su lugar. En el otro
extremo del carril junte una llanta sin seguro (#9). Asegúrese que
cada carril tenga una llanta con seguro y una llanta sin seguro.
Repita el paso para el segundo Carril.
Figura 1
13
28
43
12
8
Más Corto
Figura 2
3
Más Largo
Alinee los orificios de la Placa de
Soporte (#43) el con Carril (#8).
Vista Frontal
2. Coloque las placas de soporte (#43) en el Carril (#8) para alinear los
orificios, la distancia entre los orificios centrales de los orificios
laterales es diferente, vea la Figura 2 y la Vista Frontal. Junte los
Carretes (#12) y las Placas de Soporte (#43) del lado del Carril sin el
logotipo, con los Tornillos (#13) y las Tuercas (#28) pero no los
apriete completamente. Vea la Figura 2. Repita el paso para el
segundo Carril.
Más Corto
Más Largo
1B. Inserte los Tapones (#14) al Carril (#8) como se muestra en la
Figura 1.
