Detalle A
Detalle B

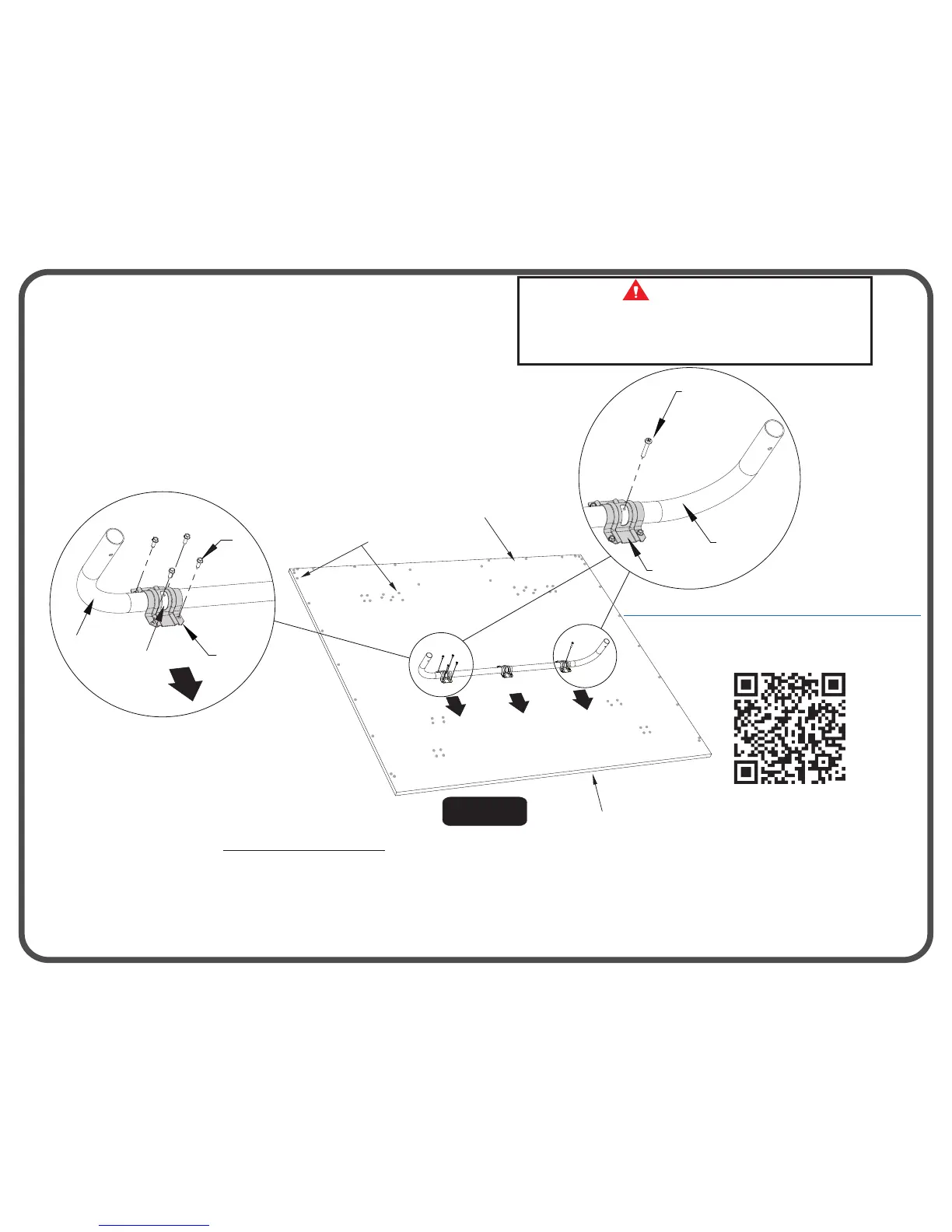

Figura 5
5
8. Gire el tubo de soporte "U" (#21) que se encuentra en la
base del tablero, hasta que vea los orificios atravez de las
abrazaderas en “U” (#22) para los tornillos. Si es necesario
deslice el tubo de soporte "U" (#21) de lado a lado y hacia
atrás y adelante para ver los orificios. Ver la Figura 5 y el
Detalle B.
9. Inserte el tornillo (#35) por la ranura de la abrazadera en “U” (#22) y
dentro del tubo de soporte "U" (#21). Vea la Figura 5 y el Detalle B.
Atornillelo hasta que toque el fondo del tubo de soporte. El tornillo
(#35) quedará afuera acerca de 3/8". Repetir para el segundo tornillo
(#35) y la abrazadera en “U” (#22).
ADVERTENCIA:
CUANDO ENSAMBLE LA MESA, ES EXTREMADAMENTE IMPORTANTE QUE TODAS
LAS ABRAZADERAS EN “U” (#22) ESTÉN PUESTAS COMO ESTÁN MOSTRADAS EN
LA FIGURA DE ABAJO. SI LAS ABRAZADERAS EN “U” ESTÁN COLOCADAS
INCORRECTAMENTE, USTED LE OCASIONARA DAÑOS IRREPARABLES A SU MESA
CUANDO TRATE DE ABRIRLA EN LA POSICIÓN DE JUEGO.
1
22
5
21
22
35
5. Coloque el Tablero (#1) sobre una superficie lisa y plana con el lado
pintado hacia abajo. Use la caja para proteger la pintura de la superficie
del tablero.
6. Alinee el tubo de soporte "U" (#21) sobre el Tablero (#1) como se muestra
en la Figura 5.
7. Alinee los cuatro orificios en cada abrazadera en “U” (#22) con los cuatro
orificios en el tablero. Asegúrese de que la ranura de las abrazaderas en
“U” (#22) apunten en la misma dirección hacia el extremo del tablero sin
raya y sin orificios. Asegure las abrazaderas en “U” (#22) con los Tornillos
(#5) como se muestra en la Figura 5 y en el Detalle A.
Nota: Los cuatro orificios en el la abrazadera en U (#22) deben de
estar alineados con los cuatro orificios en el Tablero. Vea el Detalle A.
Note: Extremo sin raya
y sin orificios de guía.
Si desea ver un vídeo de como insertar el Tornillo (#35) vaya a:
http://www.escaladesports.com/customer-service/videos.html
O escanear con su
teléfono inteligente
Ranura en la
abrazaderas
“U”
21
NOTA: Los orificios de guía son
muy pequeños ponga atención
donde están los orificios.
Nota: Para facilitar el ensamblado se puede utilizar un taladro
inalámbrico y una broca Phillips únicamente para el paso 9.
Use anteojos de seguridad.
