Stiga T8623 - Page 22

38
34
33
29
19
24
25
20

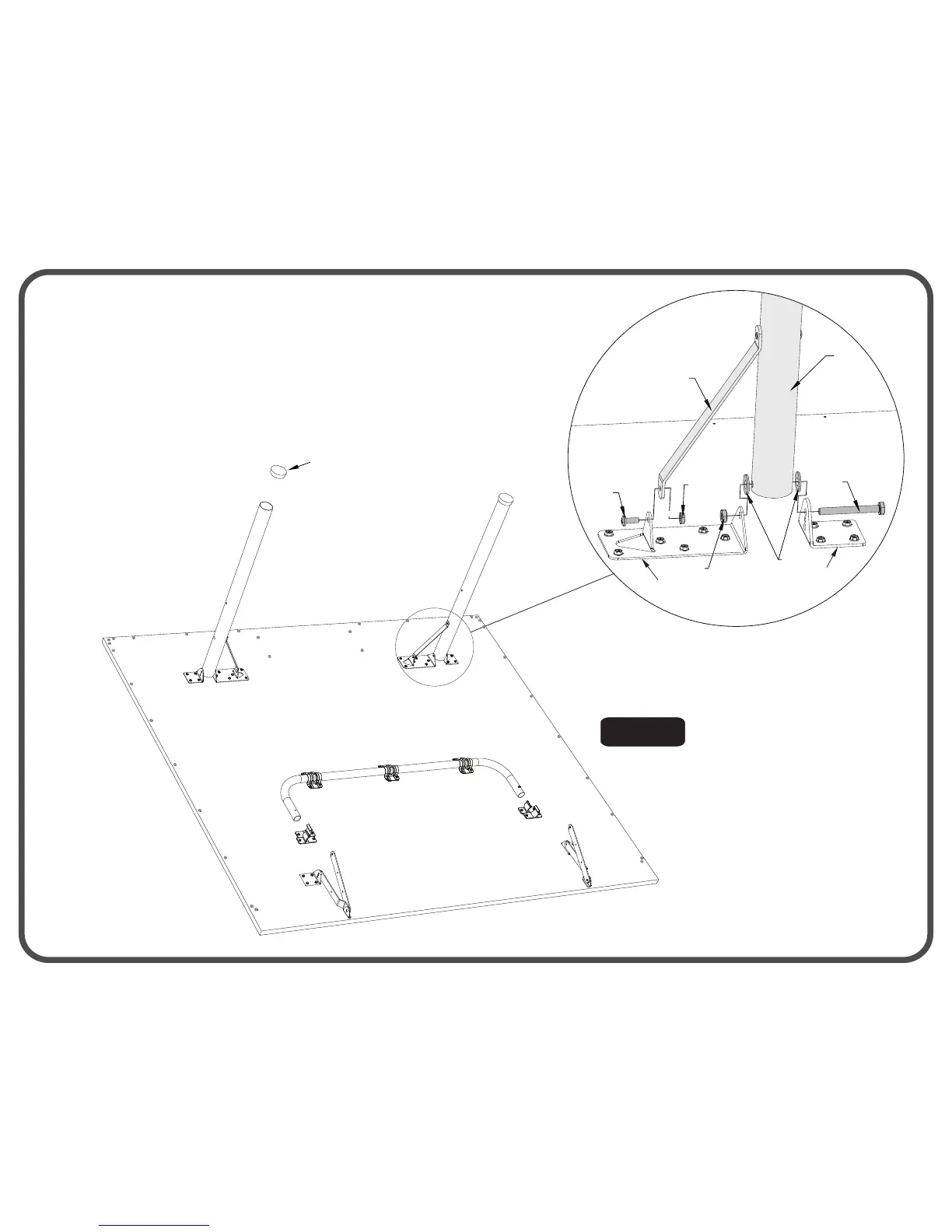

Figura 7
Detalle E
26
7
11. Junte las patas (#19) al los Soportes de Montaje (#20 & 25) con el
Tornillo de Cabeza Hexagonal (#24), dos Rondanas de Plástico (#38)
y la Tuerca de Seguridad (#34). Sujete la abrazadera de la pata al
soporte (#25) con el Tornillo Phillips (#29) y Tuerca de Seguridad
(#33) como se muestra en el Detalle E.
12. Inserte los Tapones de las patas (#26) a las Patas (#19) como
se muestra en la Figura 7.
Abrazadera
