Figura 9
Detalle H
5
Detalle G
40
40
18. Repita los pasos del 5 al 17 en la
otra mitad de la mesa.
*NO
TA: Patas no
mostradas.

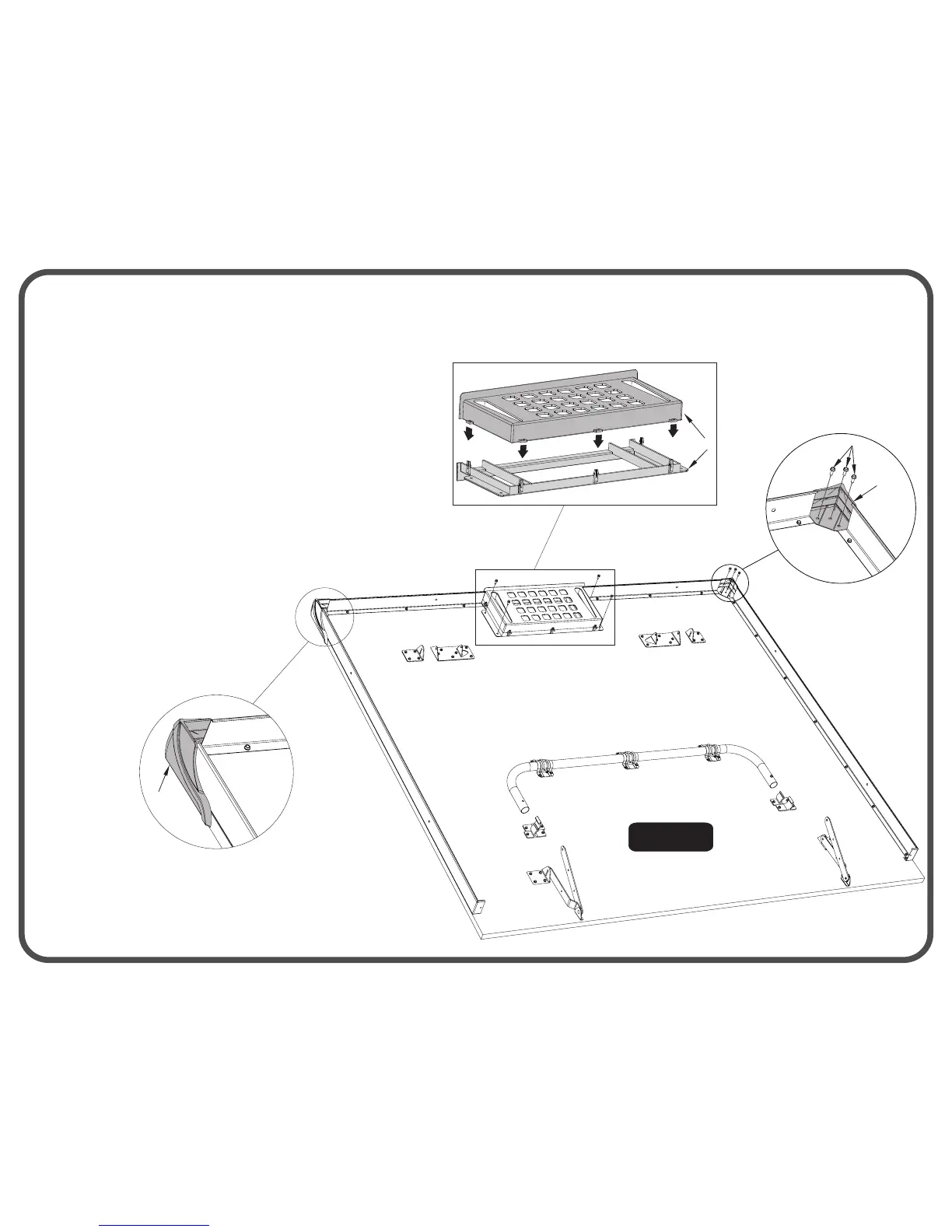

17. Coloque los Protectores de Esquina (#40) al tablero como
se muestran en la Figura 9. Atornillelos y asegúrelos por la
parte de abajo de la mesa con los tornillos (#5). Vea el
Detalle H & Detalle G.
mesa para protegerlos. Si el piso no esta alfombrado
ponga un objeto pesado sosteniendo la mesa para
que no se resbale.
NOTA: Prepare una área para el ensamblado de la Segunda mitad de la
mesa. Si es necesario mueva el primer tablero a un lado con la ayuda de
otra persona. Asegúrese de ponerlo en una lugar donde no estorbe y no
se dañe. Y si se coloca de lado, asegurese de poner el borde inferior a no
menos de 12 pulgadas de distancia de la pared. También esté seguro de
poner un pedazo de alfombra o una colchoneta abajo de los bordes de la
15. Si la Charola de Almacenamiento (#4) no esta pre-ensamblada
entonces junte la parte superior e inferior como se muestra en el
Detalle J.
16. Alinee los orificios de la Charola (#4) con los orificios de guía del
tablero, atornillela con cuatro tornillos (#5). Vea la Figura 9.
9
4
Detalle J
NOTA: Si la Charola de Almacenamiento
(#4) no esta pre-ensamblada entonces
junte la parte superior e inferior como se
muestra en el Detalle J.
