Stiga T8623 - Page 26

16
5

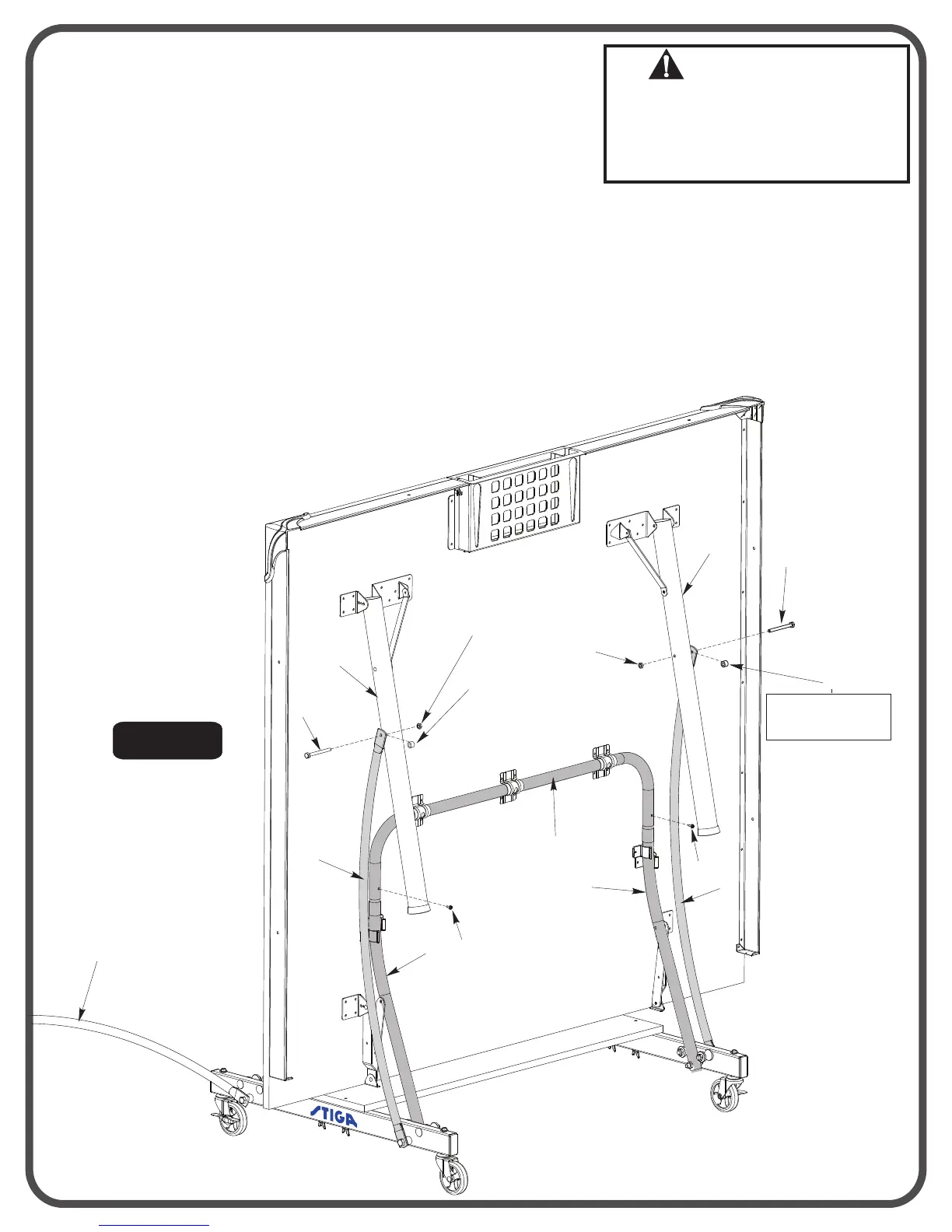

Figura 11
16
16
21
19
34
37
24
24
34
37
17
17
5
11
19
20. Atornille el Tubo del Soporte-U (#21) a los Tubos Estructurales (#17)
con los dos Tornillos (#5) como se muestra en Figura 11. Alinee los
hoyos de los tubos de Soporte-U con los Tubos Estructurales e inserte
los Tornillos (#5) en los orificios de los Tubos Estructurales (#17).
Apriete los tornillos totalmente pero tenga cuidado de que no
queden sobre apretados ya que podría barrer la cuerda de los
tornillos si los sobre aprieta.
21. Una el Tubo Conector (#16) a la Pata (#19) como está mostrado en la Figura 11.
Gire la Pata (#19) hacia fuera de la mesa y gire los Tubos Conectores (#16) hacia
arriba y alinee los hoyos de los Tubos Conectores con el hoyo en la Pata (#19). Una
el Tubo Conector (#16) a la Pata (#19) usando el Tornillo de Cabeza Hexagonal
(#24), el Separador (#37) y la Tuerca de Seguridad (#34). Los Separadores
(#37) van entre el Tubo Conector y la Pata. Una el otro Tubo Conector a la
Pata de la misma manera. Asegúrese que las tuercas estén apretadas
y seguras.
NO ABRA LA MESA EN LA POSICIÓN DE
JUEGO, HASTA QUE AMBAS MITADES DE LA
MESA ESTÉN INSTALADAS! NO DEJE LA MESA
LEVANTADA SOLA. PODRÍA CAERSE SOBRE
ALGUIEN CAUSANDO HERIDAS SERIAS Ó
DAÑO DE PROPIEDAD.
ADVERTENCIA!
!
El Separador va entre
el Tubo Conector
(#16) y la Pata (#19).
