BG 56, BG 56 C, BG 66, BG 66 C, BG 86, BG 86 C, SH 56, SH 56 C, SH 86, SH 86 C
español / EE.UU
46

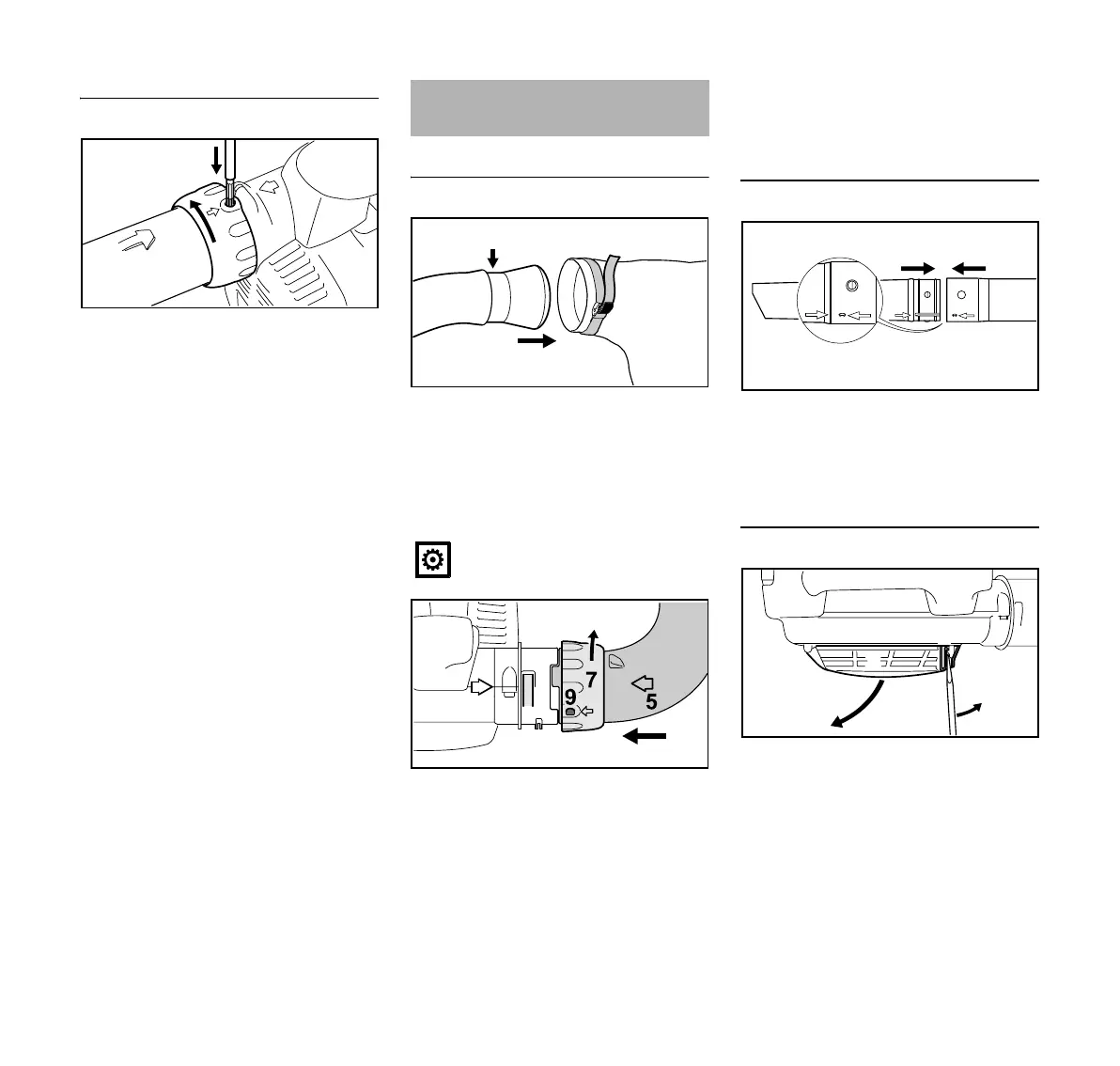

Retiro del tubo de aspiración
N Apague el motor.
N Meta una herramienta adecuada a
través de la abertura en la tuerca de
unión para presionar hacia abajo la
lengüeta.
N Gire la tuerca de unión hasta el tope
en el sentido indicado por la flecha.
N Retire el tubo de soplado.
Montaje del codo
N Meta el codo (1) en la bolsa
recolectora (2) hasta la marca
(flecha pequeña).
N Apriete la correa (3) de la bolsa
recolectora y pulse hacia abajo la
lengüeta (4).
N Alinee las flechas (5).
N Empuje el codo en el cabo de la
caja del soplador (6) hasta el tope.
N Empuje la tuerca de unión (7) sobre
el cabo de la caja del ventilador y
gírela en el sentido de la flecha
hasta que la lengüeta (8) se
enganche en la abertura (9) en la
tuerca de unión.
Armado del tubo de aspiración
N Alinee las flechas en el tubo de
aspiración y en el tubo de
extensión. Júntelos y sujételos en
su lugar.
Instalación del tubo de aspiración
N Apague el motor.
N Meta un destornillador en la
lengüeta (1), gírela a la derecha
para desenganchar la rejilla de
admisión (2) y abra la rejilla de
admisión.
295BA057 KN
Armado de la aspiradora
picadora
Asegúrese que la cremallera en la
bolsa recolectora está cerrada.
4
295BA058 KN
3
2
1
6
8
5
295BA059 KN
295BA080 KN
2
295BA060 KN
1
