77FS 120, FS 120 R, FS 200, FS 200 R, FS 250, FS 250 R
español / EE.UU
Los accesorios de herramientas motori-
zadas STIHL están disponibles para
convertir rápidamente la máquina FS de
un solo uso en otras herramientas moto-
rizadas muy útiles.
1)
La barra de defensa debe insta-
larse en el mango tórico

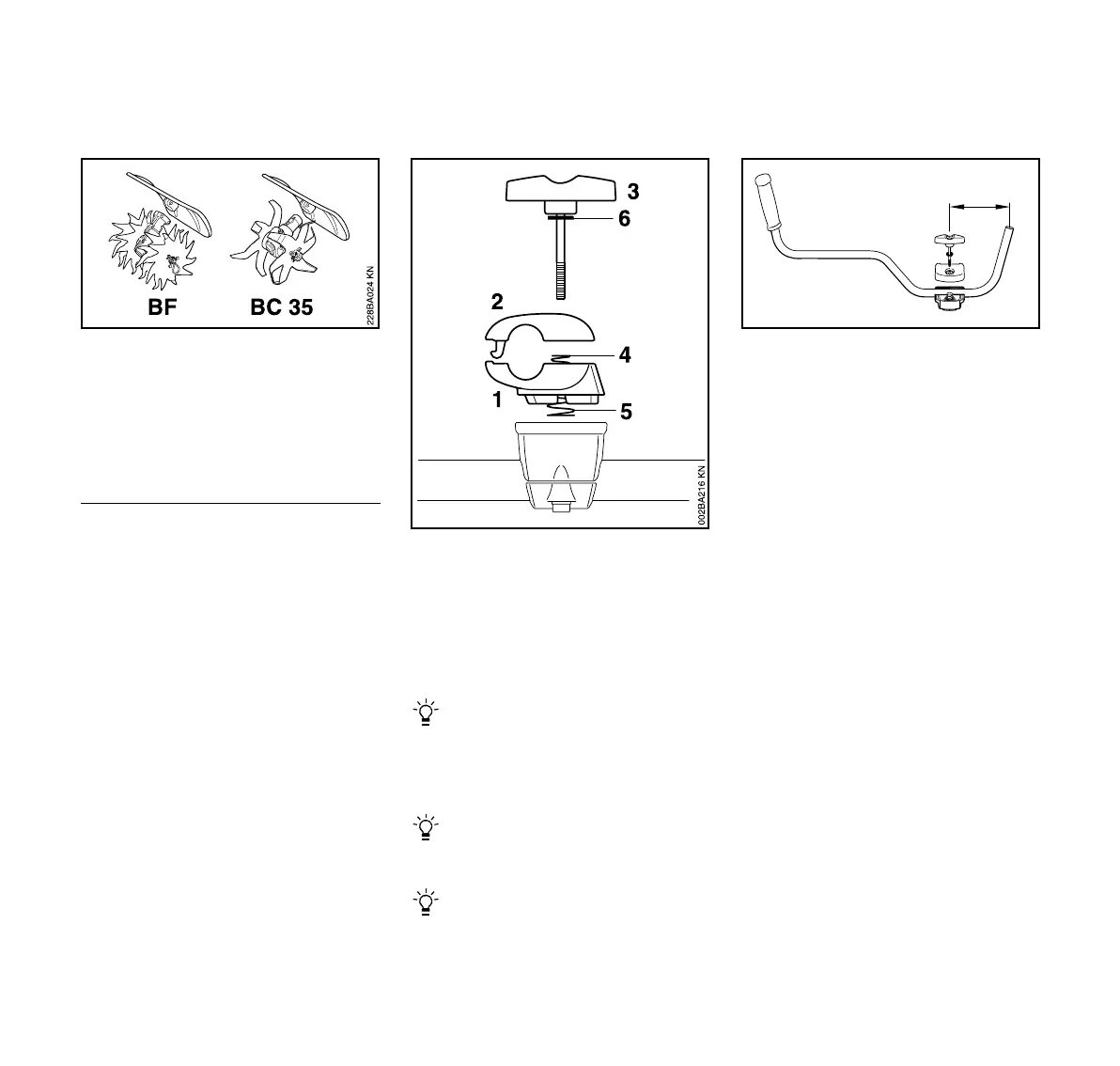

Retiro de las piezas moldeadas
de fijación
: Sujete firmemente la abrazadera
inferior (1) y la abrazadera superior
(2).
: Suelte el tornillo mariposa (3).
Las abrazaderas están sueltas
cuando el tornillo mariposa está
suelto. Los resortes (4 y 5) las sepa-
ran.
: Extraiga el tornillo mariposa.
La arandela (6) quedará con el tor-
nillo mariposa.
: Separe las abrazaderas.
Los resortes (4) y (5) quedan en la
abrazadera inferior.
Montaje del manillar
: Coloque el manillar (7) en la abraza-
dera inferior (1) de manera que la
distancia A no sea de más de 15 cm
(6 pulg).
: Coloque la abrazadera superior en
su lugar y mantenga juntas ambas
abrazaderas.
: Empuje el tornillo mariposa, con la
arandela, a través de las dos abra-
zaderas hacia el tope – mantenga
juntas todas las piezas y sujételas.
Accesorio Aplicación
BF
1)
Cultivadora
BC 35
1)
Cultivadora
Accesorios aprobados para
herramientas motorizadas
Montaje del manillar tipo
bicicleta
1
7
A
250BA046 KN
