84
español / EE.UU
FS 120, FS 120 R, FS 200, FS 200 R, FS 250, FS 250 R
La placa de refuerzo (4) se
encuentra en el juego de piezas
suministrado con la máquina
: Pase a la sección "Montaje de la
cabeza segadora" o "Montaje de las
herramientas de corte metálicas".

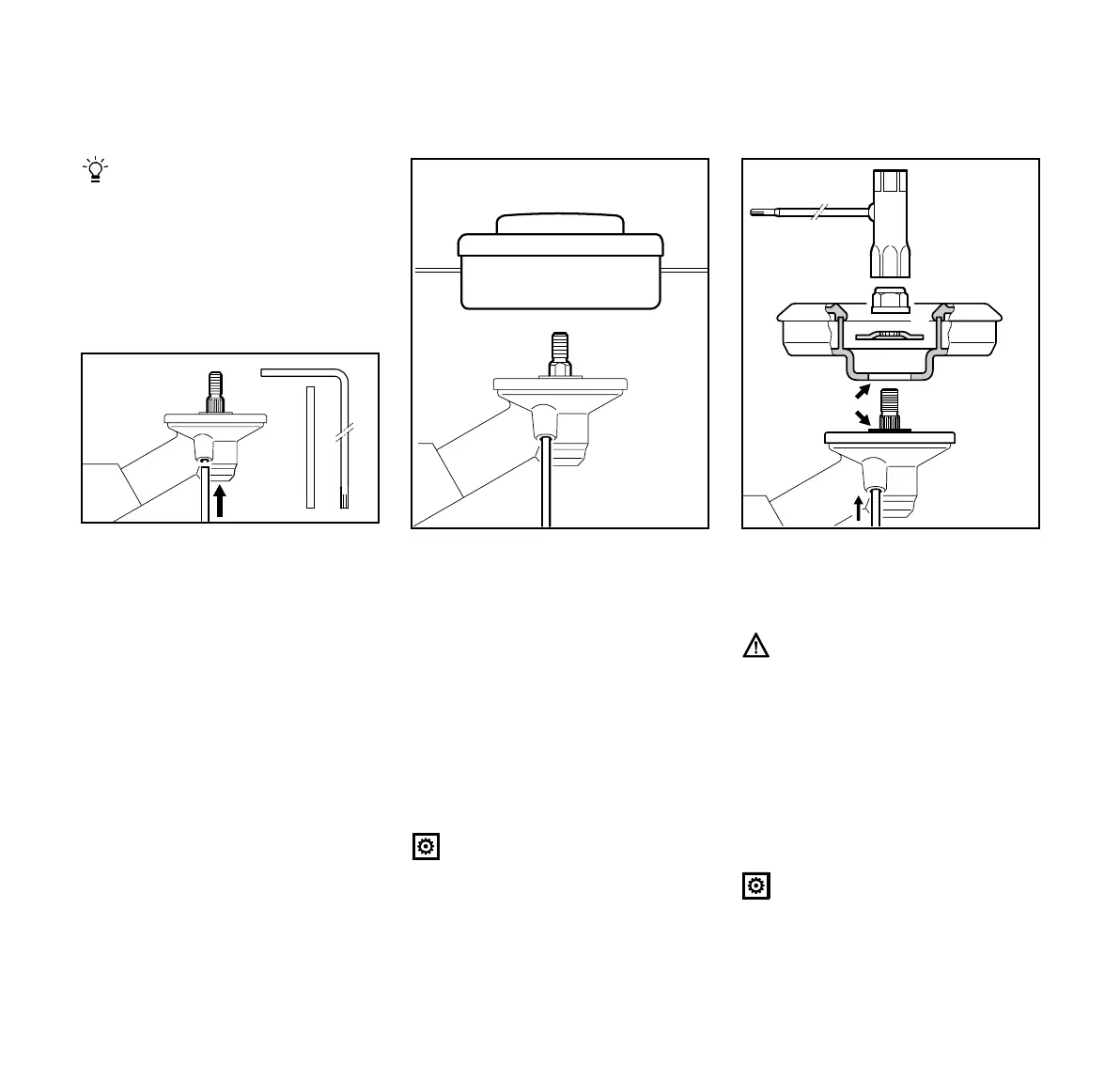

Bloqueo del eje de salida
: Inserte el pasador de tope o
destornillador (7) (suministrados
con la máquina o disponibles como
accesorios especiales) en la
cavidad (8) del mecanismo hasta
donde tope, aplicando una ligera
presión.
: Gire la tuerca o la herramienta de
corte en el eje (2) hasta que el
pasador de tope se deslice a su
lugar y bloquee el eje.
Montaje de la cabeza segadora
Guarde la hoja de instrucciones de la
cabeza segadora en un lugar seguro.
: Atornille la cabeza segadora
STIHL SuperCut 20-2,
STIHL AutoCut 25-2, 30-2
STIHL TrimCut 30-2 ó
STIHL PolyCut 20-3
en sentido horario en el eje (1)
hasta donde tope.
: Bloquee el eje de salida.
: Apriete la cabeza segadora.
Quite el pasador de tope
.
STIHL FixCut 25-2
: Coloque la cabeza segadora sobre
la placa de empuje (2)
El collar (vea la flecha) debe encajar
en el agujero de montaje de la
cabeza segadora
Empuje la arandela de empuje (3)
sobre el eje (1) para que quede
colocada contra la base.
: Bloquee el eje de salida.
: Con la llave combinada (5) atornille
la tuerca de montaje (4) en sentido
contrahorario en el eje de salida y
apriétela firmemente
Quite el pasador de tope.
7
8
2
002BA166 KN
7
1
002BA081 KN
3
1
2
4
681BA026 KN
5

Stihl FS 120 Specifications

General

Power source	Gasoline
Type	Brush cutter
Cordless	Yes
Head type	Nylon line
Handle type	U-type handle
Engine power	1.8 hp
Product color	Black, Metallic, Orange
Uncertainty K	2 m/s²
Sound power level	110 dB
Fuel tank capacity	0.64 L
Vibration emission	4.9 m/s²
Engine displacement	30.8 cm³
Sound pressure level	98 dB
Cutting diameter (max)	- mm

Weight and Dimensions

Length	1760 mm
Weight	6300 g
