FS 38
español / EE.UU
59

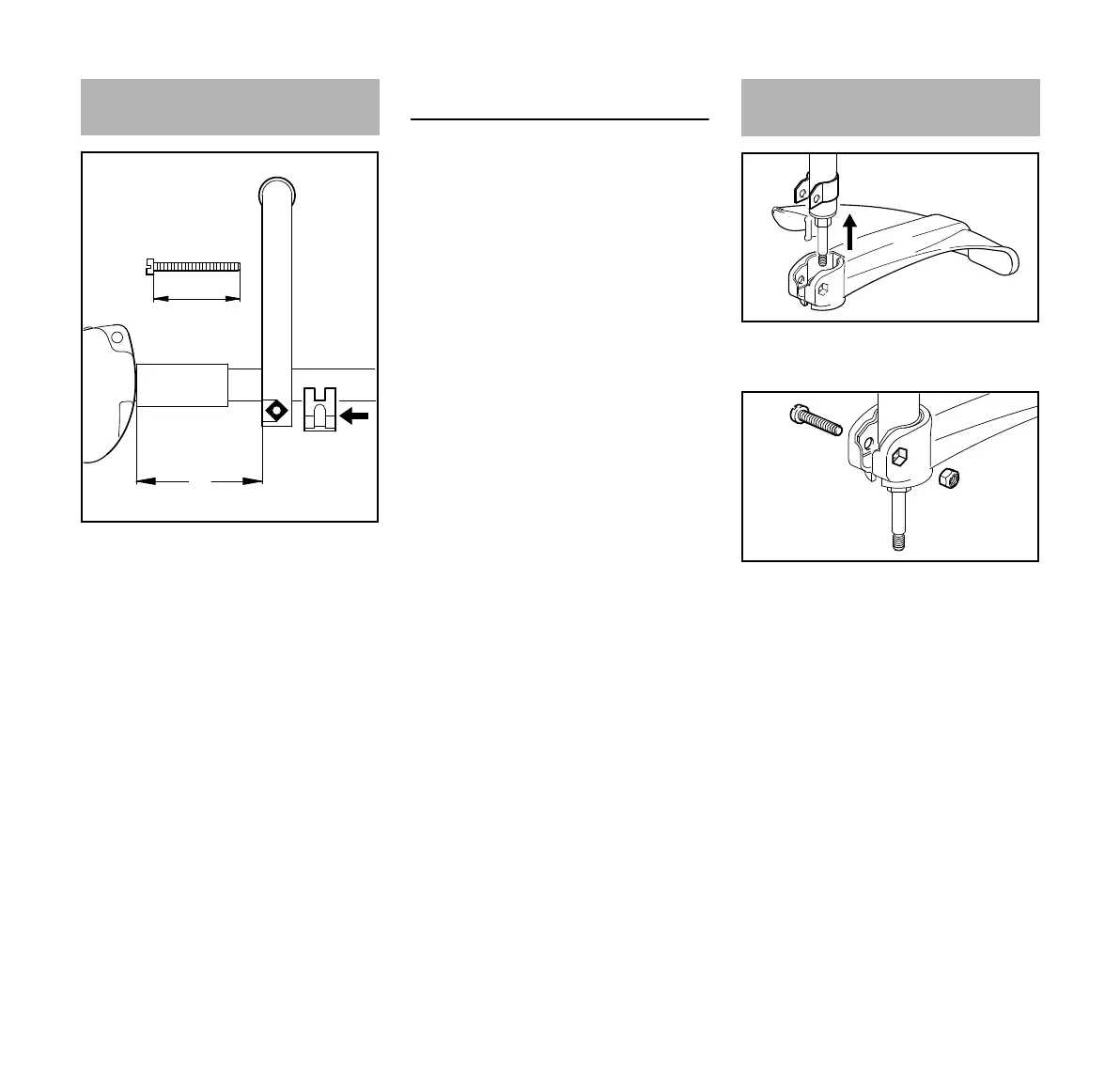

N Fije el mango tórico (1) en el tubo de
mando, a aproximadamente 15 cm
(6 pulg) (A) delante del mango de
control (2).
N Coloque la abrazadera (3) contra el
tubo de mando y deslícela en el
mango tórico.
N Inserte la tuerca cuadrada (4) en el
mango tórico.
N Coloque el tornillo (5) por el otro
lado y apriételo bien firme.
Ajuste del mango tórico a la posición
más cómoda
N Suelte el tornillo (5).
N Deslice el mango tórico a lo largo
del tubo de mando, según se
requiera.
N Apriete el tornillo (5) firmemente.
N Empuje el deflector (1) sobre la
abrazadera (2) hasta el tope.
N Inserte la tuerca (3) en el rebajo
hexagonal del deflector –
asegúrese de alinear los agujeros.
N Inserte el tornillo (4) y apriételo bien
firme.
Montaje del mango tórico
50 mm
234BA003 KN
5
1
3
4
A
(2")
2
Montaje de la barra de
defensa
