Stihl FS 38 - Page 62

FS 38
español / EE.UU
60

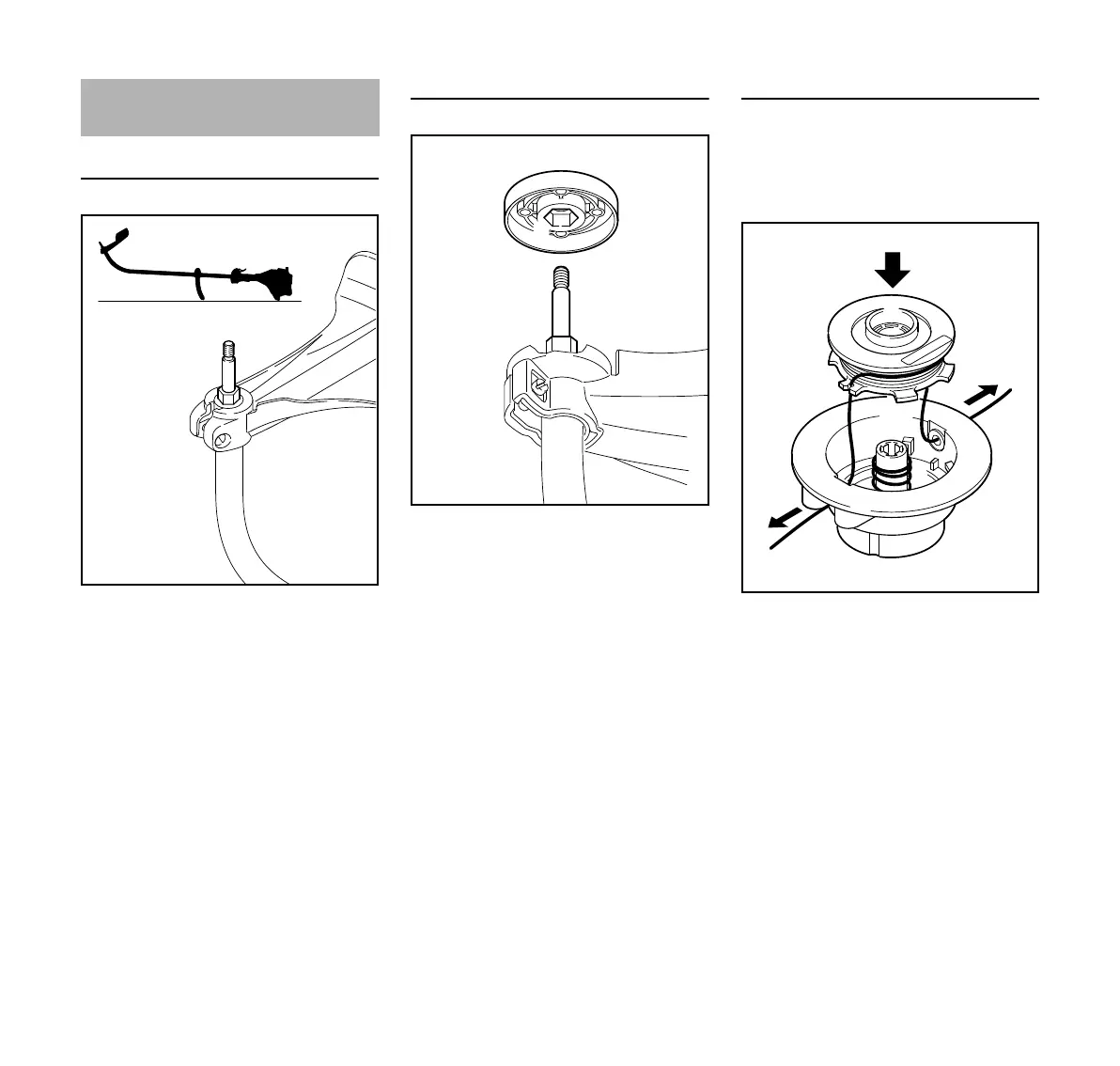

Preparaciones
N Apoye la orilladora sobre su parte
trasera con el mango tórico y la
cubierta orientados hacia abajo y el
eje de salida vuelto hacia arriba.
Placa de empuje
La placa de empuje se suministra con la
PolyCut 6-3 y FixCut 5-2. Es necesario
usarla solamente para con estas
cabezas segadoras.
Cabeza segadora STIHL AutoCut 5-2,
cabeza segadora STIHL AutoCut C 5-2
N SI la tiene, extraiga del eje (2) la
placa de empuje (1).
Cabeza segadora STIHL PolyCut 6-3,
cabeza segadora STIHL FixCut 5-2
N Deslice la placa de empuje (1)
sobre el eje (2) y engrane el rebajo
hexagonal (3) en el hexágono
externo (4).
Montaje de la cabeza segadora
Guarde la hoja de instrucciones de la
cabeza segadora en un lugar seguro.
STIHL AutoCut 5-2
N Coloque el resorte (1) en la cabeza
segadora (2).
N Enrolle el hilo de corte (3) en el
carrete (4).
N Pase la punta del hilo de nilón a
través de los manguitos y coloque el
carrete en la cabeza.
Los pasos individuales se describen en
la hoja de instrucciones suministrada.
Montaje del accesorio de
corte
232BA026 KN
232BA033 KN
1
2
3
4
1
232BA054 KN
2
3
4
3
