Stihl FS 38 - Page 63

FS 38
español / EE.UU
61

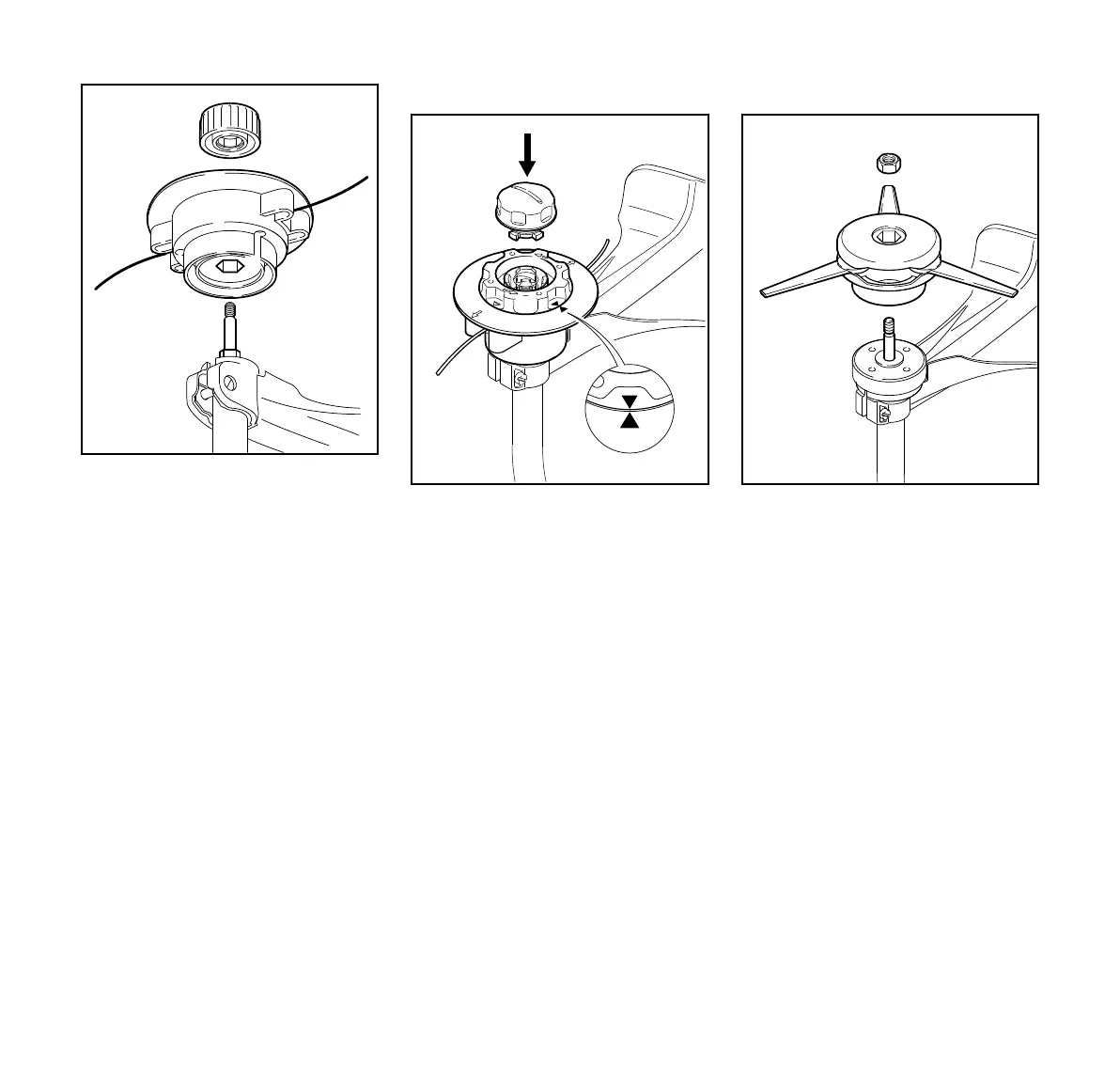

N Deslice la cabeza segadora (2) por
encima del tubo (5) y engrane el
rebajo hexagonal (7) en el
hexágono externo (6).
N Coloque la tapa (8) en la cabeza
segadora y atorníllela en sentido
horario en el eje hasta donde tope.
STIHL AutoCut C 5-2
N Deslice la cabeza segadora (2)
sobre el eje, como se hace con la
AutoCut 5-2.
N Enrosque el carrete (9) en sentido
horario hasta que las dos flechas
queden alineadas entre sí - fije el
carrete en esta posición.
N Coloque la tapa (8) en el carrete,
presionándola hacia abajo hasta el
tope y girándola en sentido horario
al mismo tiempo.
N Gire la tapa hasta que se siente
resistencia y luego apriétela bien
firme con la mano.
STIHL PolyCut 6-3
N Instale la placa de empuje en el eje.
N Inserte la tuerca (10) en la cabeza
segadora.
N Atornille la cabeza segadora (11)
en sentido horario en el eje (5)
hasta donde tope.
N Bloquee el eje – vea "Bloqueo del
eje".
N Apriete la cabeza segadora.
INDICACIÓN
Quite el pasador de tope.
7
5
2
232BA053 KN
6
8
9
681BA018 KN
Schnur/LINE 2
Schnur/LINE 1
2
8
11
5
681BA019 KN
10
