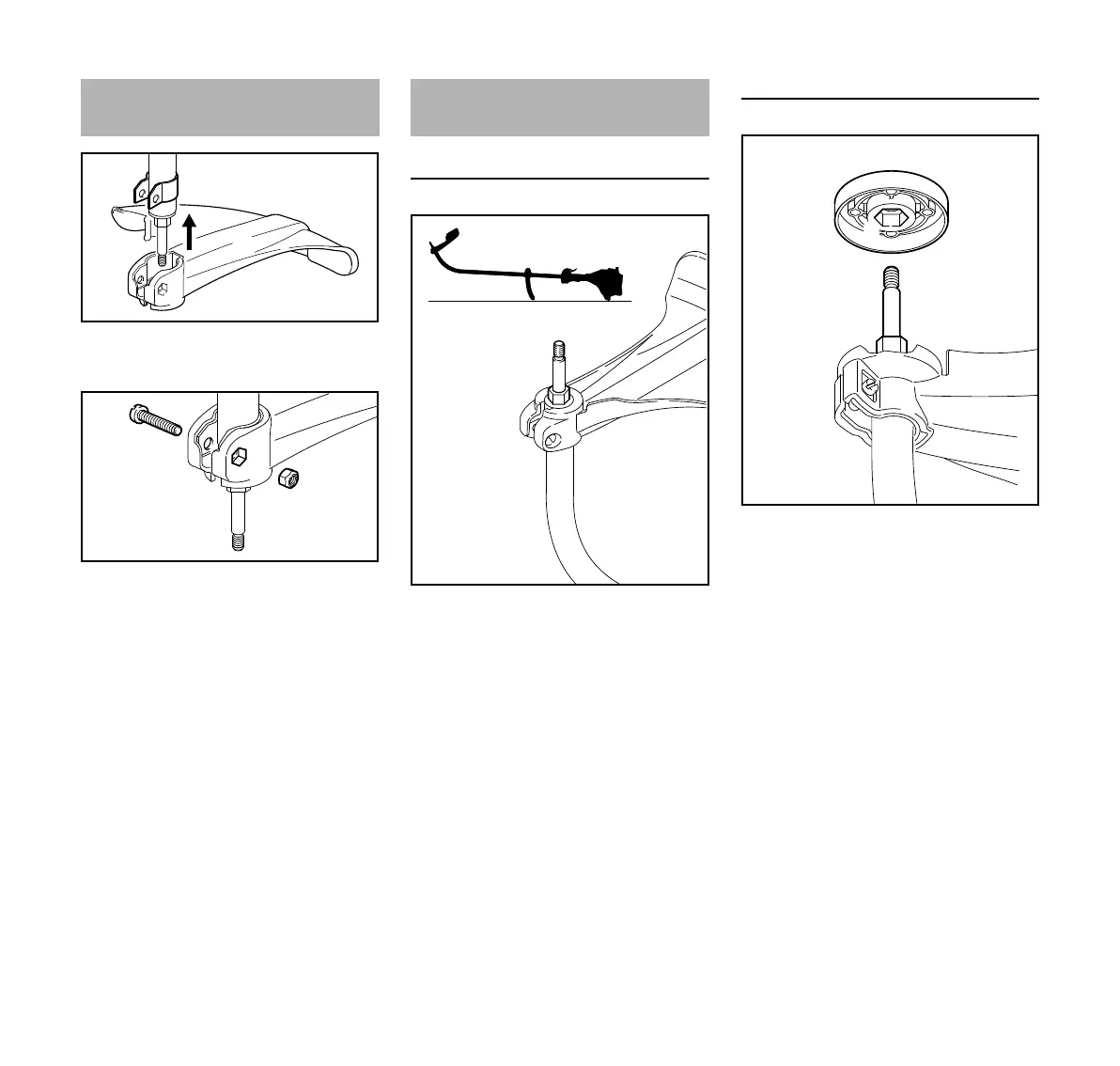

N Empuje el deflector (1) sobre la
abrazadera (2) hasta el tope.
N Inserte la tuerca (3) en el rebajo
hexagonal del deflector –
asegúrese de alinear los agujeros.
N Inserte el tornillo (4) y apriételo bien
firme.
Preparaciones
N Apoye la orilladora sobre su parte
trasera con el mango tórico y la
cubierta orientados hacia abajo y el
eje de salida vuelto hacia arriba.
Placa de empuje
La placa de empuje se suministra con la
PolyCut 6-3 y FixCut 5-2. Es necesario
usarla solamente para con estas
cabezas segadoras.
Cabeza segadora STIHL AutoCut 5-2,
cabeza segadora STIHL AutoCut C 5-2
N SI la tiene, extraiga del eje (2) la
placa de empuje (1).
Cabeza segadora STIHL PolyCut 6-3,
cabeza segadora STIHL FixCut 5-2
N Deslice la placa de empuje (1)
sobre el eje (2) y engrane el rebajo
hexagonal (3) en el hexágono
externo (4).
Montaje de la barra de
defensa
