FS 510 C, FS 560 C
français
73
également le capot protecteur pour
couteau de broyage proprement dit, à
fixer sur les mâchoires de serrage.

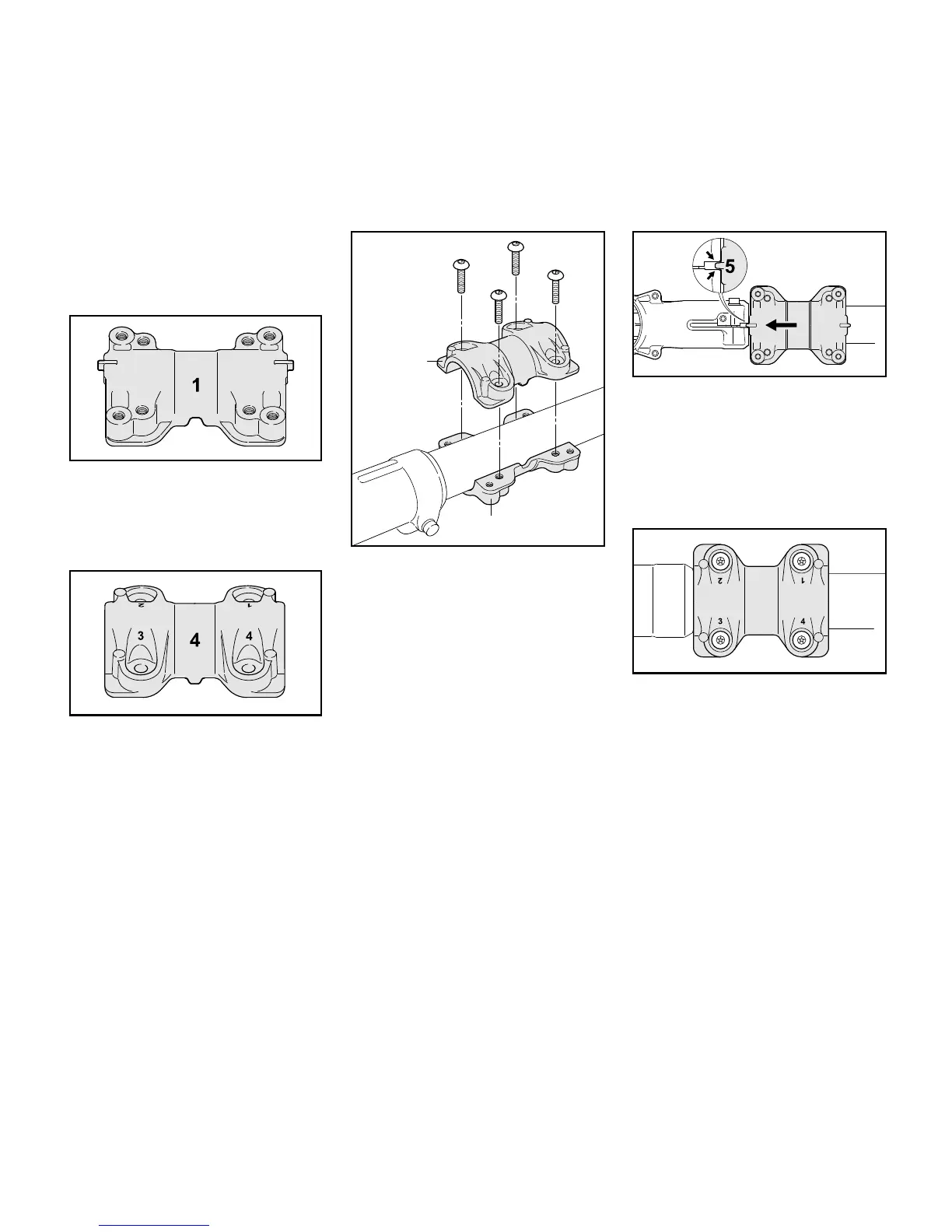

– Montage des mâchoires de serrage
– Mâchoire de serrage inférieure (1) :
reconnaissable à deux ergots (2)
dans l'axe longitudinal, huit trous
taraudés et une encoche
latérale (3)
– Mâchoire de serrage
supérieure (4) : reconnaissable aux
trous repérés par les chiffres 1 à 4
et à un ergot latéral (5)
N Présenter la mâchoire de serrage
inférieure (1) par le bas et
l'appliquer sur le tube dans la zone
du réducteur ;
N appliquer la mâchoire de
serrage (4) sur le tube de telle sorte
que l'ergot (5) se prenne dans
l'encoche (3) ;
N maintenir les deux mâchoires de
serrage dans cette position ;
N sur la mâchoire de serrage
supérieure (4), introduire une vis
dans le trou repéré par le chiffre 1 et
la visser seulement de quelques
tours dans la mâchoire de serrage
inférieure (1) ;
N en procédant de la même manière,
introduire une vis dans chacun dans
les trous repérés par les chiffres 2, 3
et 4, et la visser seulement de
quelques tours ;
N pousser les mâchoires de serrage
en direction du réducteur, jusqu'en
butée, en introduisant l'ergot (5)
dans la fente de serrage (flèches)
du réducteur ;
N maintenir les deux mâchoires de
serrage dans cette position !
N visser les vis des trous 1 et 2
jusqu'en appui ;
N visser les vis des trous 1 et 2 à un
couple de 8 Nm ;
N visser successivement les vis des
trous 3 et 4, et les serrer
respectivement à un couple de
8Nm.
