33HL
español / EE.UU

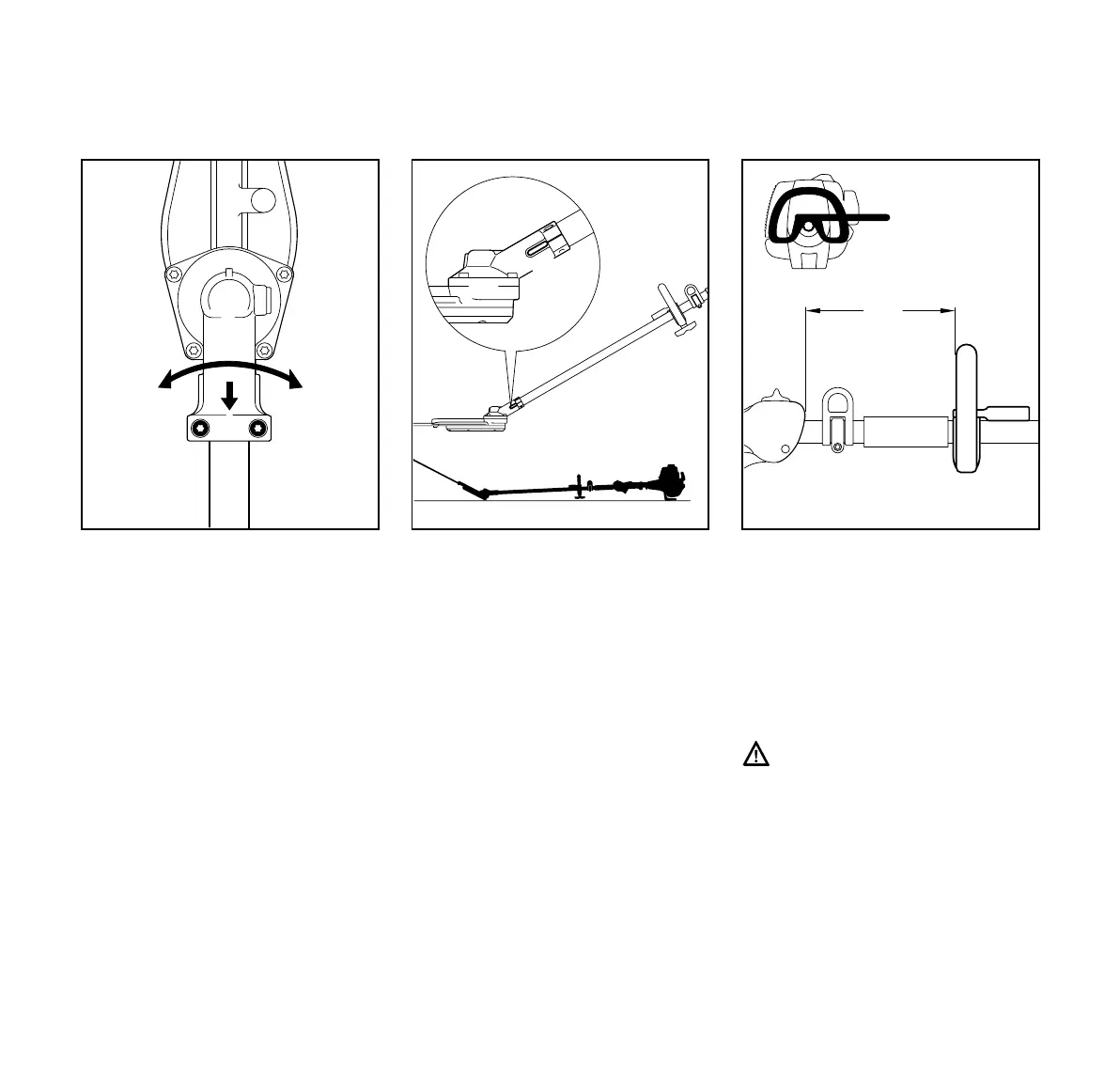

Montaje del cabezal de corte
: Suelte los tornillos de fijación (1).
: Empuje la caja de engranajes (2)
sobre el tubo de mando (3), y al
mismo tiempo gírela a uno y otro
lado.
: Cuando no se puede ver el tubo de
mando en la ranura (4), empuje la
caja de engranajes hasta que tope.
: Inserte los tornillos de fijación hasta
el tope.
: Alinee la caja de engranajes (5) en
el tubo de mando de manera que el
soporte del motor apunte hacia
abajo y las cuchillas estén horizon-
tales.
: Apriete los tornillos de fijación fir-
memente.
Ajuste de la posición del mango
en las máquinas con mango
tórico:
: Suelte los tornillos en el mango
tórico.
: Alinee el mango tórico (4) y mué-
valo a la posición más cómoda para
el usuario y el trabajo.
La distancia A no debe exceder
55 cm (21 pulg) (se recomienda una
distancia de aprox. 35 cm/14 pulg).
En los modelos HL 73 K, HL 75 K,
HL 100 K:
La distancia A no debe exceder
30 cm (12 pulg) (se recomienda
aprox. 25 cm/10 pulg).
: Apriete firmemente los tornillos del
mango tórico.
3
1
2
1
401BA007 KN
4
5
401BA008 KN
389BA054 KN
4
A
