39HL
español / EE.UU
1 Cuchillas
2 Funda para cuchilla
3 Engranaje impulsor de cuchillas
4 Transmisión angular
5 Tubo de mando
6 Manguito deslizante
7 Palanca de ajuste
8 Cuadrante
9 Buje
Definiciones
1. Cuchillas
Cuchillas de acero para cortar setos
y arbustos.
2. Funda para cuchilla
Cubre y protege las cuchillas
cuando el cortasetos no está en
uso.
3. Engranaje impulsor de cuchillas
Convierte el movimiento giratorio de
la transmisión angular en movi-
miento de vaivén de las cuchillas.
4. Transmisión angular
Transmite el movimiento giratorio
del eje impulsor al engranaje impul-
sor de cuchillas.
5. Tubo de mando (pluma)
Encierra y protege el eje impulsor
entre el manguito de acoplamiento
y la caja de engranajes.
6. Manguito deslizante*
Bloquea y desbloquea el meca-
nismo de ajuste de la barra de corte.
7. Palanca de ajuste*
Se usa para fijar la barra de corte al
ángulo deseado.
8. Cuadrante*
Fija la barra de corte en la posición
requerida.
9. Buje
Sitúa el tubo de mando en el man-
guito de acoplamiento.
* vea "Guía para el uso de este
manual"

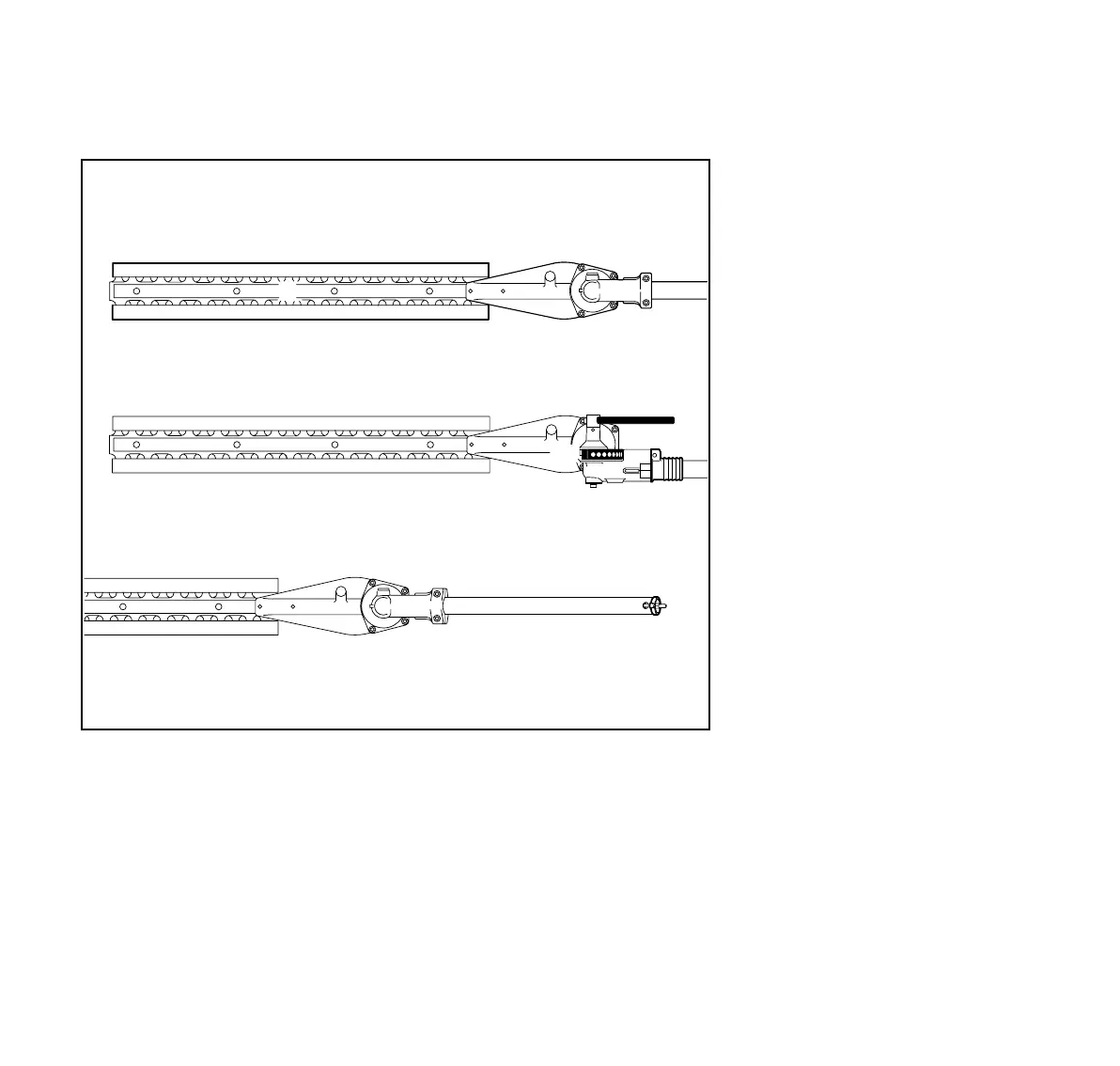

Piezas principales
2
1
6
8
5
4
3
401BA009 KN
7
9
5
