HT
Se permite el uso del accesorio HT de
STIHL solamente en combinación con
las siguientes herramientas motoriza-
das básicas:
STIHL FC 83, STIHL FC 85,
STIHL FC 110, STIHL FH 75,
STIHL FR 85, STIHL FS 83
1)
,
STIHL FS 85
1) 2)
, STIHL FS 90
1),
STIHL FS 110
1) 2)
, STIHL FS 130
1),
STIHL HL 73 (no el HL 73 K),
STIHL HL 75 (no el HL 75 K),
STIHL HL 100 (no el HL 100 K),
STIHL KW 85
No se permite ninguna otra com-
binación de accesorio y herramienta
motorizada básica no aprobada
debido al riesgo de que pueda
causar accidentes o lesiones per-
sonales graves.
1)
Versiones con mango tórico sola-
mente
2)
no las versiones RX

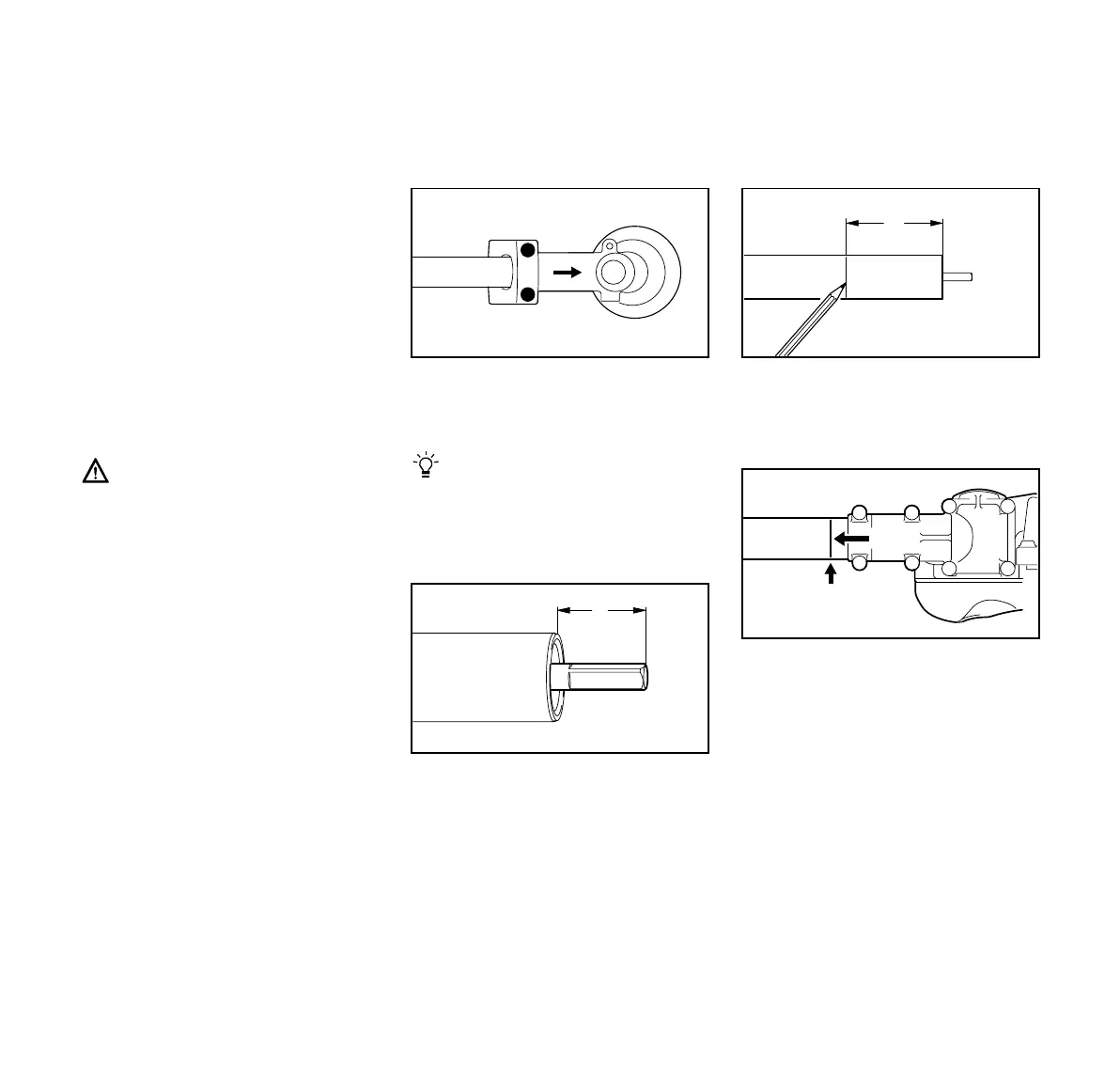

Preparaciones
: Suelte los tornillos de fijación de la
caja de engranajes y quite el meca-
nismo del tubo de mando.
El eje impulsor puede deslizarse
fuera del tubo cuando se extrae el
mecanismo. Si esto sucede,
empuje el eje impulsor de vuelta en
el tubo.
El eje impulsor no debe sobresalir del
tubo más de L = 22 mm (0,9 pulg). De
ser necesario, aplique una ligera presión
en el eje impulsor y al mismo tiempo
gírelo lentamente hasta que se pueda
empujarlo hasta el largo requerido.
Montaje del accesorio
: Haga una marca en el tubo impulsor
a una distancia A de 50 mm (2
pulg).
: Empuje la caja de engranajes (1)
sobre el tubo de mando (2) hasta
que tope - gire la caja de engranajes
en uno y otro sentido hasta que se
enganche la punta cuadrada del
eje.
La caja de engranajes está debida-
mente colocada si alcance o cubre la
marca (vea la flecha).
Herramientas motorizadas
básicas aprobadas
Montaje del podador de
varilla
402BA001 KN
381BA015 KN
L
A
402BA002 KN
2
402BA023 KN
1
