: Coloque los tornillos de fijación (3)
hasta el tope.
: Con el motor apoyado en el soporte
de la máquina, alinee la caja de
engranajes (1) de modo que los tor-
nillos de fijación queden orientados
hacia arriba y la cubierta de la rueda
dentada quede precisamente en
posición vertical.
: Apriete los tornillos de fijación (3) en
el orden siguiente:
– apriete el tornillo izquierdo
moderadamente
– apriete el tornillo derecho
moderadamente
– apriete el tornillo izquierdo
firmemente
– apriete el tornillo derecho
firmemente
: Desenrosque la tuerca y quite la
tapa.
: Gire el tornillo tensor (1) en sentido
contrahorario, hasta que la tuerca
tensora (2) tope contra el extremo
izquierdo de la ranura de la caja;
después gírelo en sentido opuesto
5 vueltas completas.
La cadena es muy afilada –
póngase guantes para protegerse
las manos de las cortaduras.
: Coloque la cadena –
empiece por la punta de la barra.
402BA024 KN
3
3
1

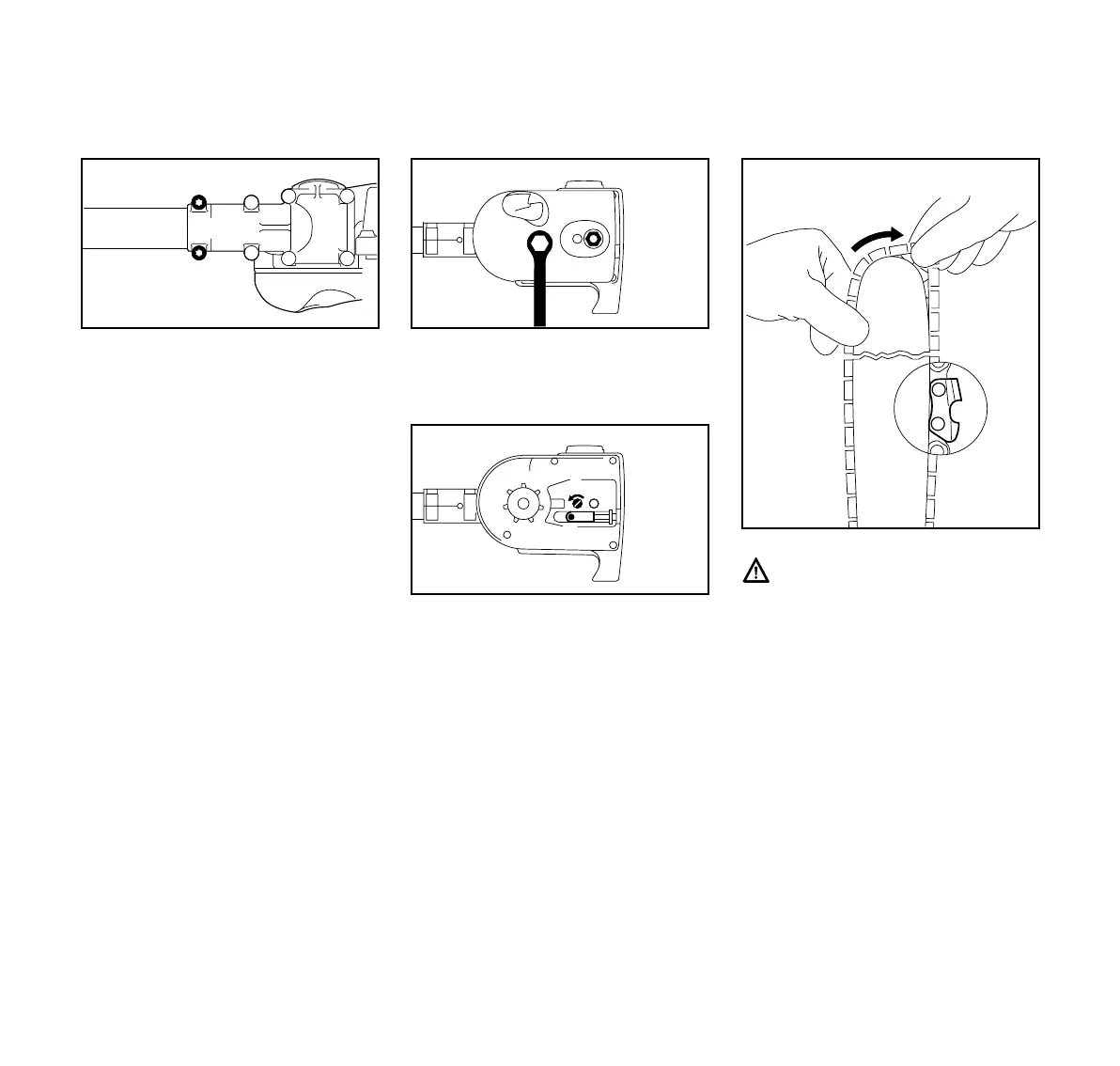

Montaje de la barra y la
cadena
390BA042 KN
1
2
390BA043 KN
390BA003 KN
