español / EE.UU

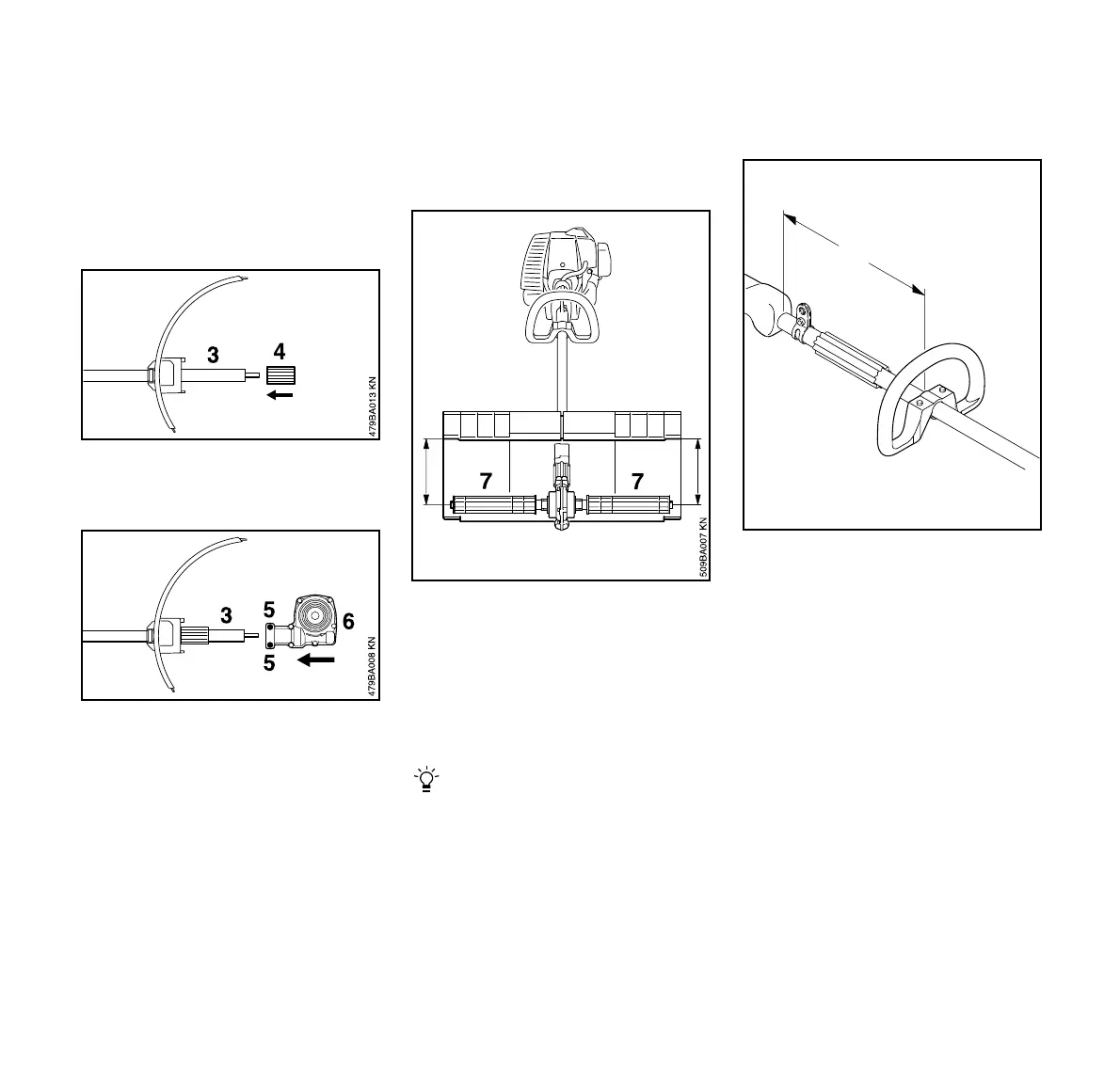

Montaje de la caja de engranajes
: Retire los dos accesorios barredo-
res – vea la sección "Sustitución de
los accesorios barredores".
: Empuje el manguito (4) hasta el
tope en el tubo del mando (3).
: Suelte los tornillos de fijación (5).
: Empuje la caja de engranajes (6)
sobre el tubo de mando (3), y
engánchela girándola a uno y otro
lado.
Alineación de la caja de engrana-
jes
: Alinee la caja de engranajes en el
eje impulsor de manera que la dis-
tancia entre los ejes horizontales (7)
y el deflector sea igual en ambos
lados.
: Apriete los tornillos de fijación fir-
memente.
No debe ser posible girar la caja de
engranajes en el tubo de mando.
: Instale los dos accesorios barredo-
res – vea el capítulo "Sustitución de
los accesorios barredores".
Posición del mango tórico
: Fije el mango tórico (1) en el tubo de
mando, a aproximadamente 20 cm
(8 pulg) (A) delante del mango de
control (2).
: Asegúrese que las piezas que ya
están colocadas, por ej., el man-
guito espaciador* (3) y la argolla de
transporte* (4), se encuentran entre
el mango tórico y el mango de con-
trol
* Vea “Guía para el uso de este
manual”
Montaje del mango tórico
2
1
002BA184 KN
A
4
3
