El mango tórico viene en dos versiones
distintas.
Versión A
Las máquinas nuevas se despachan de
la fábrica con el mango tórico ya
instalado.

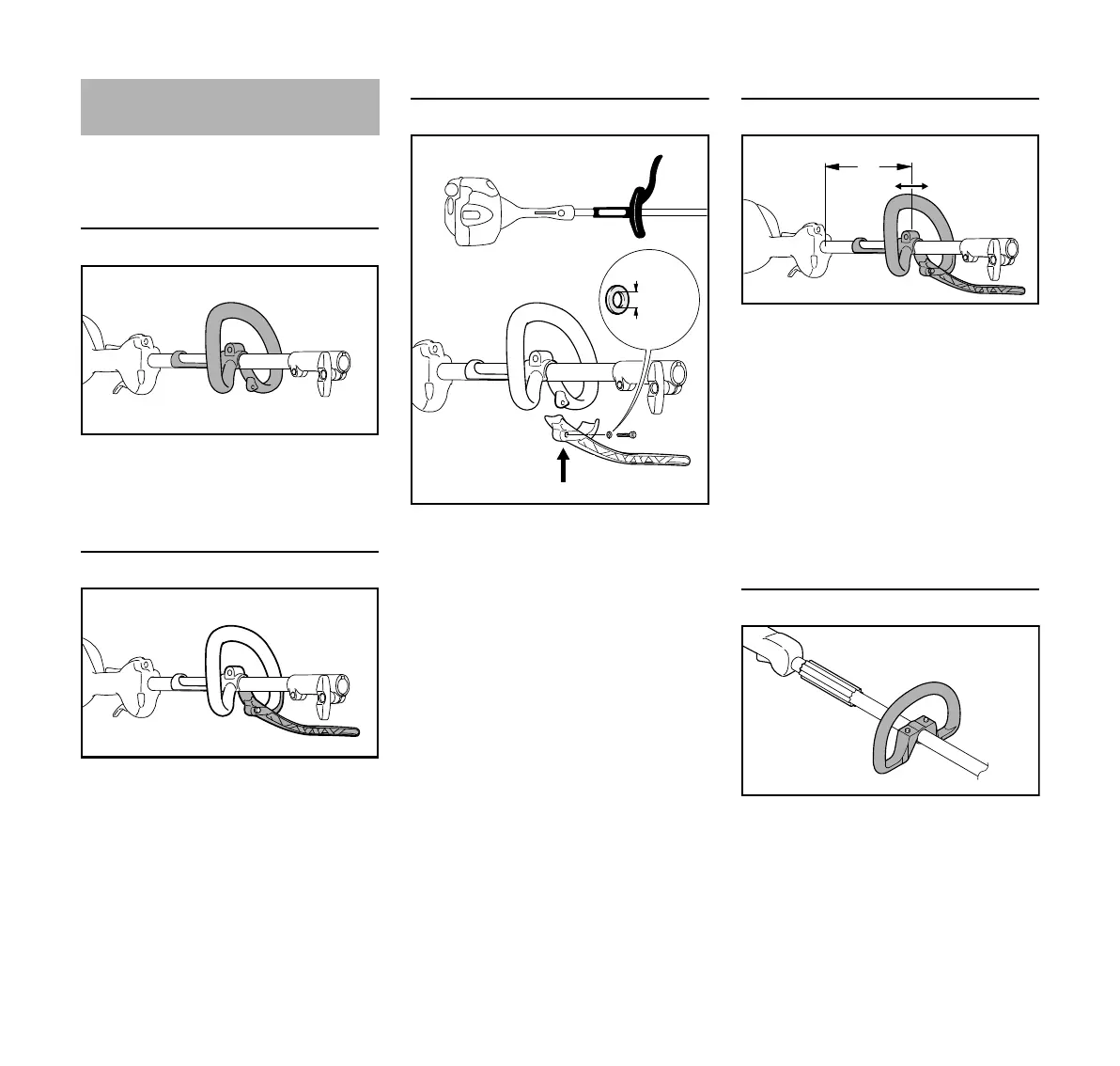

Uso de la barra de defensa
La barra de defensa se suministra como
equipo estándar y debe colocarse en el
mango tórico.
Montaje de la barra de defensa
N Coloque la arandela (1) en el
tornillo M5x23 (2).
N Mantenga la barra de defensa (3)
contra el mango tórico e inserte el
tornillo con la arandela.
N Apriete el tornillo (2) firmemente.
Deje la barra de defensa
permanentemente instalada en el
mango tórico.
Alinee el mango tórico.
El mango tórico puede ajustarse de
acuerdo con la talla y el alcance del
operador y el uso, por medio de variar la
distancia (A).
N Afloje el tornillo en el mango.
N Deslice el mango a la posición
requerida.
N Apriete el tornillo hasta que no sea
posible girar el mango en el tubo de
mando.
Versión B
Las máquinas nuevas se despachan de
la fábrica con el mango tórico ya
instalado.
Montaje del mango tórico
540BA003 KN
540BA004 KN
540BA008 KN
1
2
3
(5,3 mm)
0.2 in
540BA006 KN
A
002BA586 KN
