KM 56 R, KM 56 RC
español / EE.UU
48
Uso de la barra de defensa
La barra de defensa se suministra como
equipo estándar y debe colocarse en el
mango tórico.

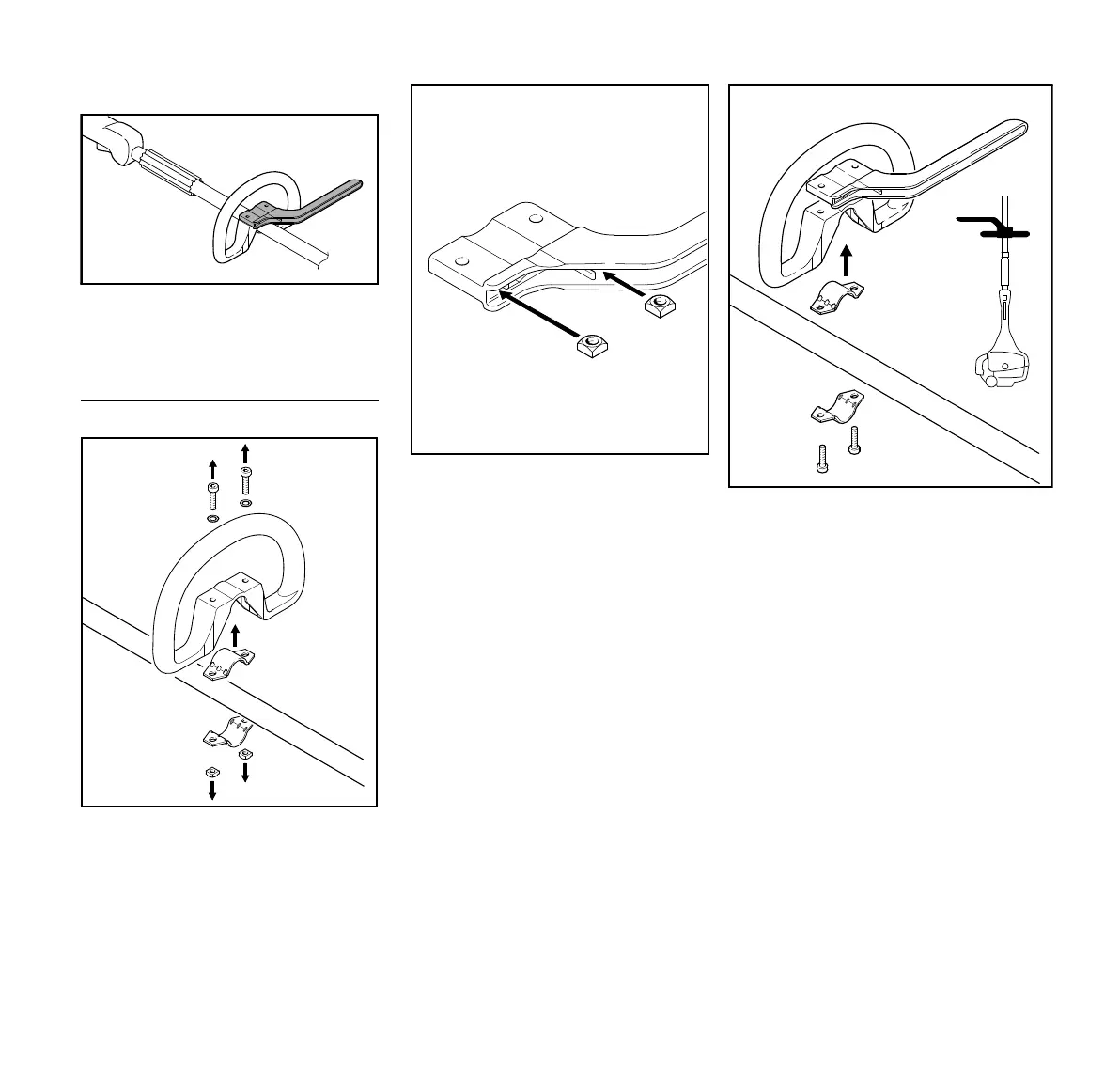

Montaje de la barra de defensa
N Saque y retirar los tornillos (1) junto
con las arandelas (2) y las tuercas
(3).
N Retirar el mango tórico (4) y las
abrazaderas (5).
N Coloque las tuercas cuadradas (1)
en la barra de defensa (2); los
agujeros deben quedar alineados.
N Coloque la abrazadera (3) en el
mango tórico (4) y ponga los dos en
posición contra el tubo de
mando (5).
N Coloque la abrazadera (6) contra el
tubo de mando.
N Coloque la barra de defensa (2) en
su lugar, tal como se muestra.
N Alinee los agujeros.
N Inserte los tornillos (7) en los
agujeros y atorníllelos en la barra de
defensa (2) hasta donde topen.
N Prosiga a "Ajuste y fijación del
mango tórico".
Deje la barra de defensa
permanentemente instalada en el
mango tórico.
002BA587 KN
4
002BA588 KN
3
5
3
5
1
2
1
2
2
002BA098 KN
1
1
5
2
4
002BA589 KN
3
6
7
7
