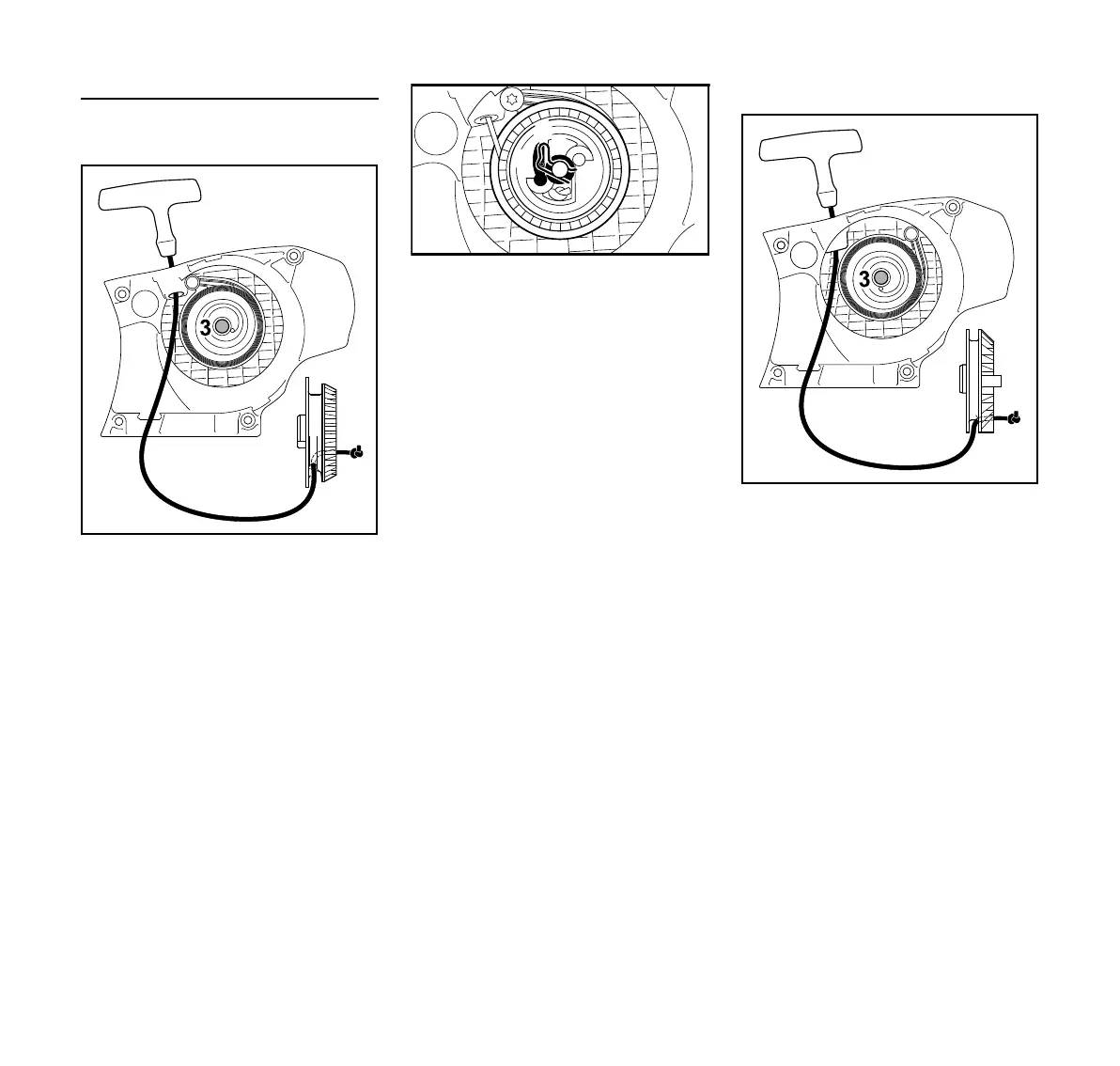

Instalación del rotor de la cuerda
Versión con ElastoStart
N Desde arriba, pase la cuerda por el
buje guía (1) y el rotor (2) y fíjela
con un nudo de rizo sencillo
N Lubrique la cavidad del cojinete del
rotor de la cuerda con aceite sin
resina
N Deslice el rotor en el poste del
arrancador (3) – gírelo hacia uno y
otro lado hasta que la espiral del
resorte de rebobinado se enganche
N Coloque los trinquetes (4) en el
rotor e instale la arandela (5) sobre
el poste del arrancador.
N Presione la pinza de resorte (6) en
el poste del arrancador y deslícela
sobre las espigas del trinquete con
un destornillador o alicates – la
pinza de resorte debe apuntar en
sentido horario – tal como se
muestra en la foto
Versión con Easy2Start
N Desde arriba, pase la cuerda por el
buje guía (1) y el rotor (2) y fíjela
con un nudo de rizo sencillo
N Lubrique la cavidad del cojinete del
rotor de la cuerda con aceite sin
resina
N Deslice el rotor en el poste del
arrancador (3) – gírelo hacia uno y
otro lado hasta que la espiral del
resorte de rebobinado se enganche
