MS 441
español / EE.UU
84

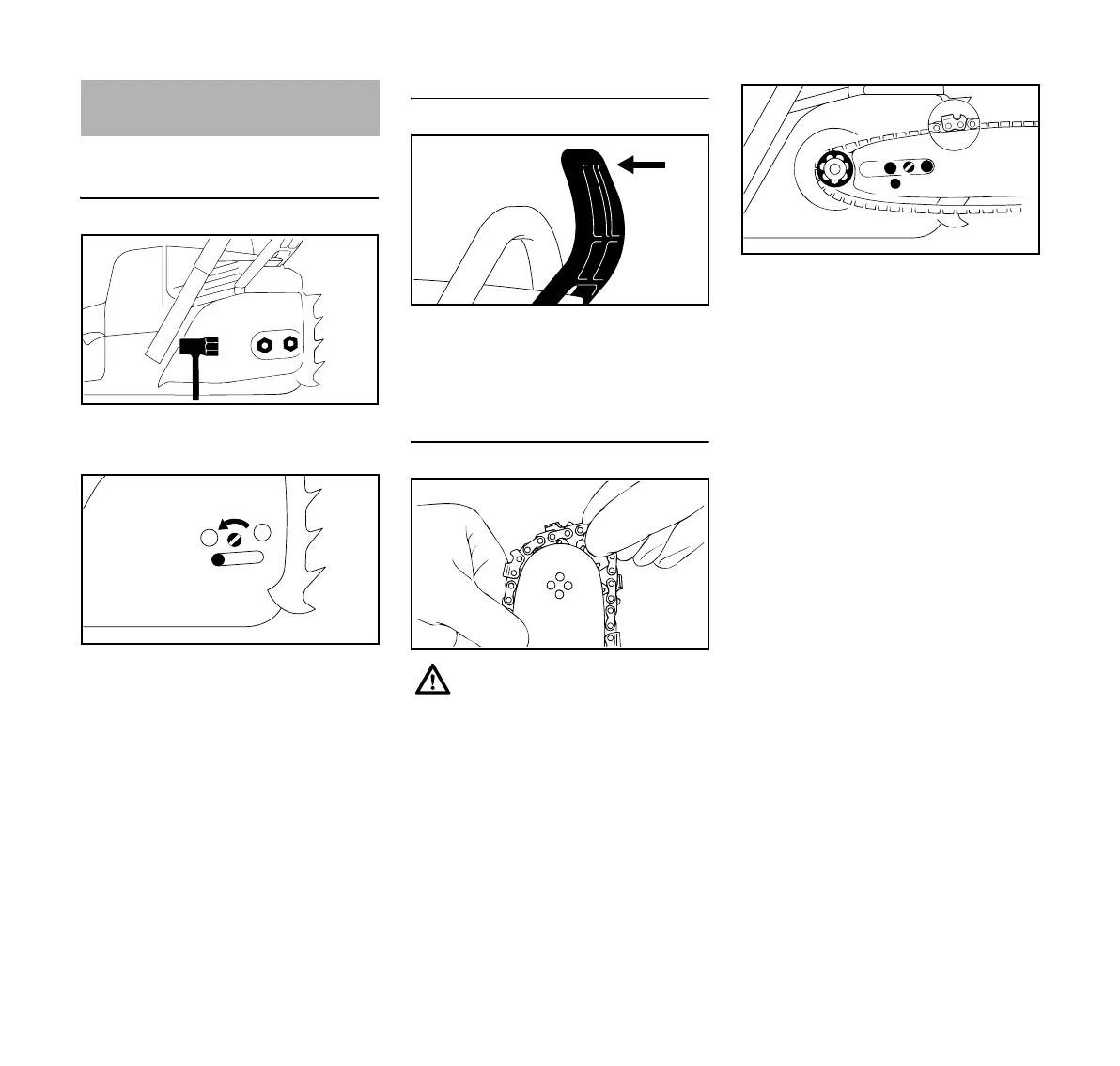

Retiro de la cubierta del piñón de la
cadena
N Destornille las tuercas y retire la
cubierta del piñón de la cadena.
N Gire el tornillo (1) en sentido
contrahorario, hasta que el tensor
deslizante (2) tope contra el
extremo izquierdo de la ranura de la
caja.
Desconexión del freno de la cadena
N Tire del protector de la mano hacia
el mango delantero hasta que se
escuche el "clic" – el freno de la
cadena ahora está suelto.
Instalación de la cadena
N Coloque la cadena – empiece por la
punta de la espada.
N Coloque la espada sobre los
espárragos (1) – los bordes de
corte en la parte superior de la
espada deben quedar apuntando
hacia la derecha.
N Enganche la espiga del tensor
deslizante en el agujero
localizador (2) -- coloque la cadena
sobre el piñón (3) al mismo tiempo.
N Gire el tornillo tensor (4)en sentido
horario hasta que la cadena tenga
muy poco huelgo por el lado inferior
de la espada – y las pestañas de los
eslabones impulsores se
enganchen en la ranura de la
espada.
N Vuelva a colocar la tapa del piñón y
apriete las tuercas con los dedos.
N Pase al capítulo "Tensado de la
cadena de aserrado"
Montaje de la espada y la
cadena
143BA034 KN
1
2
001BA185 KN
Use guantes para proteger las
manos de los cortadores afilados.
001BA186 KN
143BA003 KN
3
1
1
2
4
001BA187 KN
