► Déposer le bac de ramassage par le haut à
l'aide de la poignée.
► Fermer le volet d'éjection.

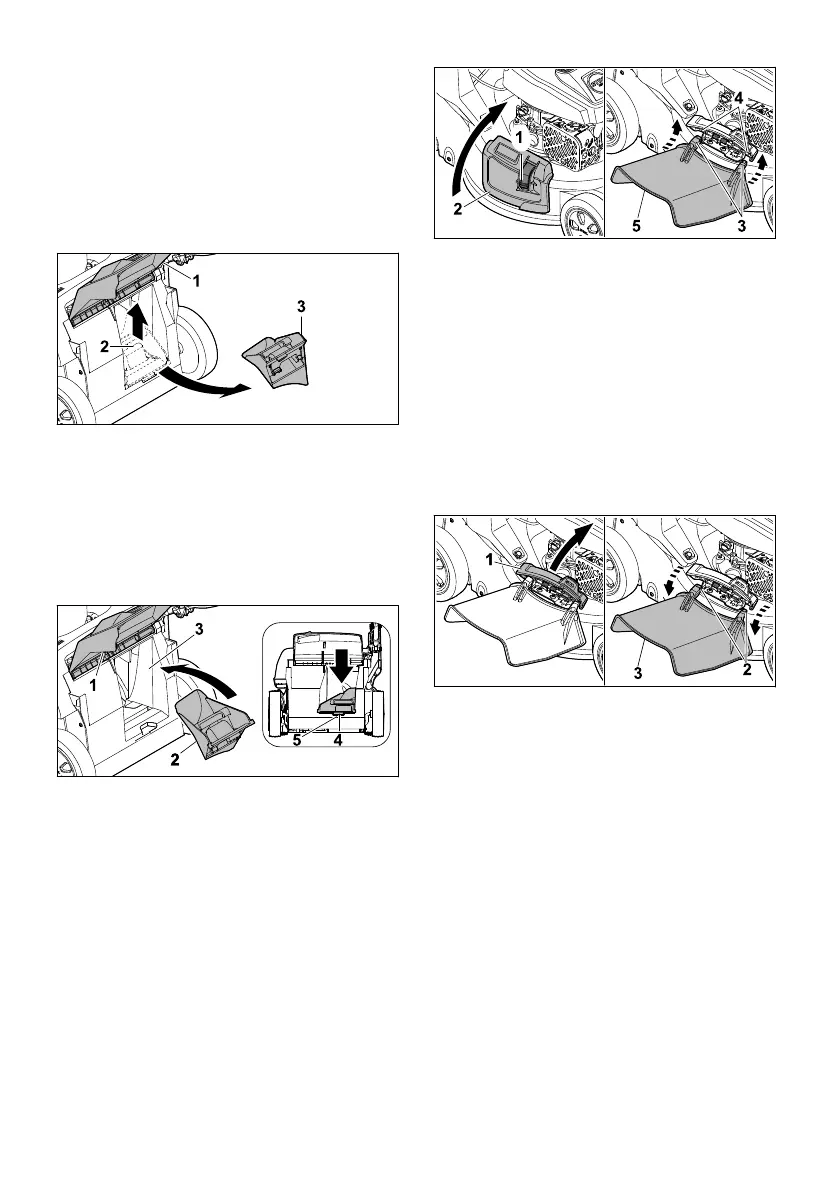

6.2 Retrait et mise en place de
l’obturateur mulching
6.2.1 Retrait de l'obturateur mulching
► Arrêter le moteur.
► Placer la tondeuse sur une surface plane.
► Ouvrir et maintenir le volet d'éjection (1).
► Relever la languette d'arrêt (2).
► Retirer l'obturateur mulching (3) du canal
d'éjection.
► Fermer le volet d'éjection (1).
6.2.2 Mise en place de l'obturateur mulching
► Arrêter le moteur.
► Placer la tondeuse sur une surface plane.
► Ouvrir et maintenir le volet d'éjection (1).
► Mettre en place l'obturateur mulching (2) dans
le canal d’éjection (3).
► Enfoncer l'ergot (4) de l'obturateur mulching
dans la découpe du boîtier (5).
La languette d'arrêt s'enclenche.
► Fermer le volet d'éjection (1).
6.3 Accrochage et décrochage de
la rallonge
6.3.1 Accrochage de la rallonge
► Arrêter le moteur.
► Retirer la cosse de bougie d'allumage.
► Placer la tondeuse sur une surface plane.
► Pousser le verrouillage (1) et le maintenir dans
cette position.
► Ouvrir et maintenir le volet d'éjection laté‐
rale (2).
► Accrocher le crochet (3) sur l'axe (4) par le
bas.
► Poser le volet d'éjection latérale (2) sur la ral‐
longe (5).
► Rebrancher la cosse de bougie d'allumage.
6.3.2 Décrochage de la rallonge
► Arrêter le moteur.
► Retirer la cosse de bougie d'allumage.
► Placer la tondeuse sur une surface plane.
► Ouvrir et maintenir le volet d'éjection laté‐
rale (1).
► Décrocher le crochet (2).
► Rabattre la rallonge (3) vers le haut et la dépo‐
ser.
► Fermer le volet d'éjection latérale (1).
► Rebrancher la cosse de bougie d'allumage.
6.4 Plein d'huile moteur
L'huile moteur lubrifie et refroidit le moteur.
La spécification de l'huile moteur et la quantité
de remplissage sont indiquées dans la notice
d'utilisation du moteur.
6 Assemblage de la tondeuse à gazon français
0478-111-9615-B 49
