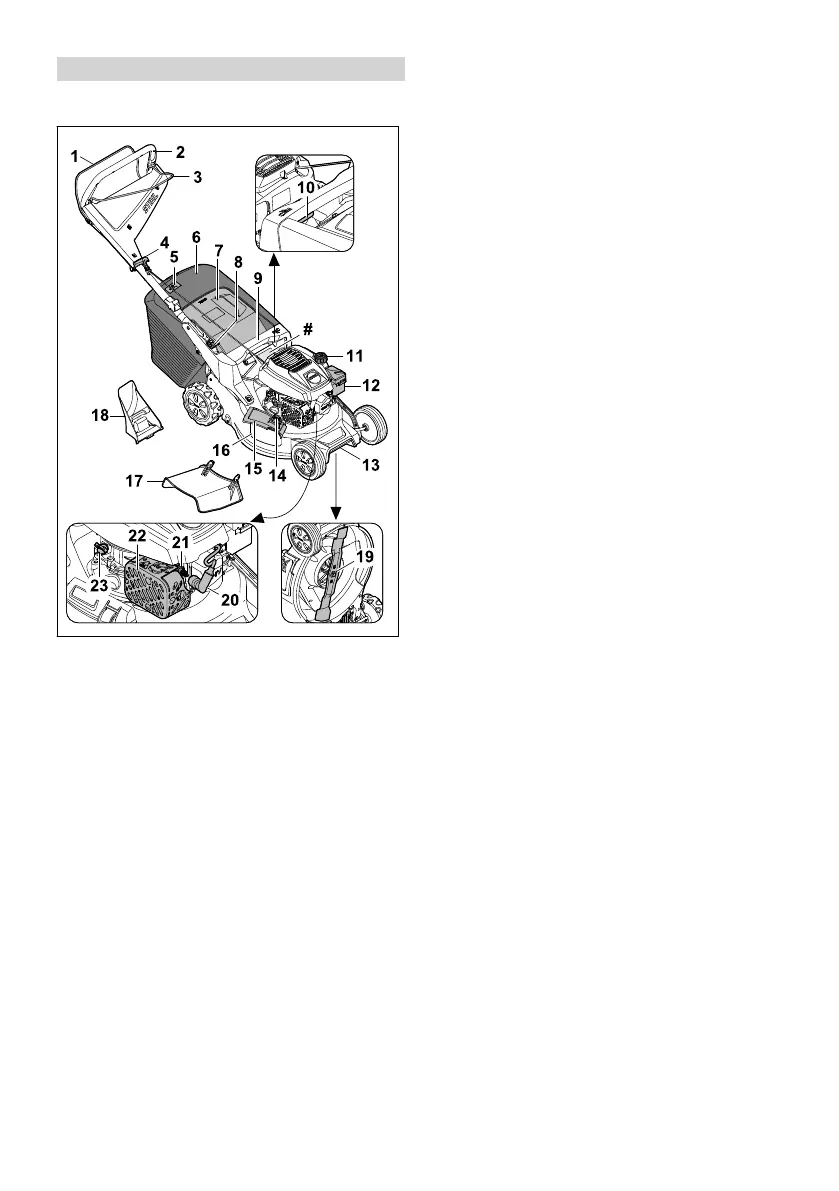

3.1 Tosaerba
1 Staffa di innesto per operazione di taglio
La staffa di innesto per operazione di taglio
serve ad avviare e spegnere il motore.
2 Manubrio
Il manubrio serve a trattenere, guidare e tra‐
sportare il tosaerba.
3 Staffa di innesto per trazione
La staffa di innesto per trazione attiva e disat‐
tiva la trazione.
4 Maniglia di avviamento
La maniglia di avviamento serve ad avviare il
motore.
5 Indicatore livello di riempimento
L'indicatore livello di riempimento indica il
riempimento del cesto raccolta erba.
6 Cesto raccolta erba
Il cesto raccolta erba raccoglie l'erba tagliata.
7 Sportello deflettore
Lo sportello deflettore chiude il canale di sca‐
rico.
8 Leva
La leva serve a regolare e a chiudere il manu‐
brio.
9 Impugnatura
L'impugnatura serve a trattenere il tosaerba
durante la regolazione dell'altezza di taglio e
a trasportare il tosaerba.
10 Leva
La leva serve a regolare l'altezza di taglio.
11 Tappo del serbatoio carburante
Il tappo del serbatoio carburante chiude l'a‐
pertura per il rabbocco della benzina.
12 Coperchio filtro
Il coperchio del filtro copre il filtro aria.
13 Impugnatura per il trasporto
L'impugnatura per il trasporto serve a traspor‐
tare il tosaerba.
14 Meccanismo di bloccaggio
Il meccanismo di bloccaggio mantiene chiuso
lo sportello deflettore laterale.
15 Sportello deflettore laterale
Lo sportello deflettore laterale chiude l'aper‐
tura di scarico laterale.
16 Apertura di scarico laterale
L'apertura di scarico laterale guida l'erba
tagliata lateralmente.
17 Estensione
L'estensione guida l'erba tagliata lateralmente
sul terreno.
18 Inserto mulching
L'inserto mulching chiude il canale di scarico.
19 Lama
La lama taglia ed effettua il mulching del‐
l'erba.
20 Cappuccio candela di accensione
Il cappuccio candela di accensione collega il
cavo dell'accensione alle candele.
21 Candela di accensione
La candela di accensione incendia la miscela
carburante-aria nel motore.
22 Silenziatore
Il silenziatore riduce le emissioni sonore del
tosaerba.
23 Tappo di chiusura olio motore
Il tappo di chiusura olio motore chiude l'aper‐
tura per il rabbocco dell'olio motore.
# Targhetta dei dati sulle prestazioni con
numero di macchina
3.2 Simboli
Sul tosaerba possono essere presenti dei simboli
che indicano quanto segue:
