► Desaperte as porcas (7 + 8).
► Ajuste o guiador movimentando-o para cima e
para baixo e mantenha-o nessa posição.
► Aperte as porcas (7 + 8).
O guiador está fixamente ligado ao cortador
de relva.
8.2 Rebater o guiador
É possível rebater o guiador para transporte ou
arrumação com economia de espaço.
► Desligue o motor.
► Extraia o conector da vela de ignição.
► Coloque o cortador de relva numa superfície
plana.
► Prima e mantenha premido o arco de
comando do mecanismo de corte ao guiador.
► Desengate o cabo arrancador da guia do cabo
e passe-o lentamente de novo no sentido do
motor.
► Solte o arco de comando da operação de
corte.
► Segure o guiador e desaperte as porcas da
união roscada do guiador.
► Rebata o guiador para a frente.
9 Arrancar e parar o motor

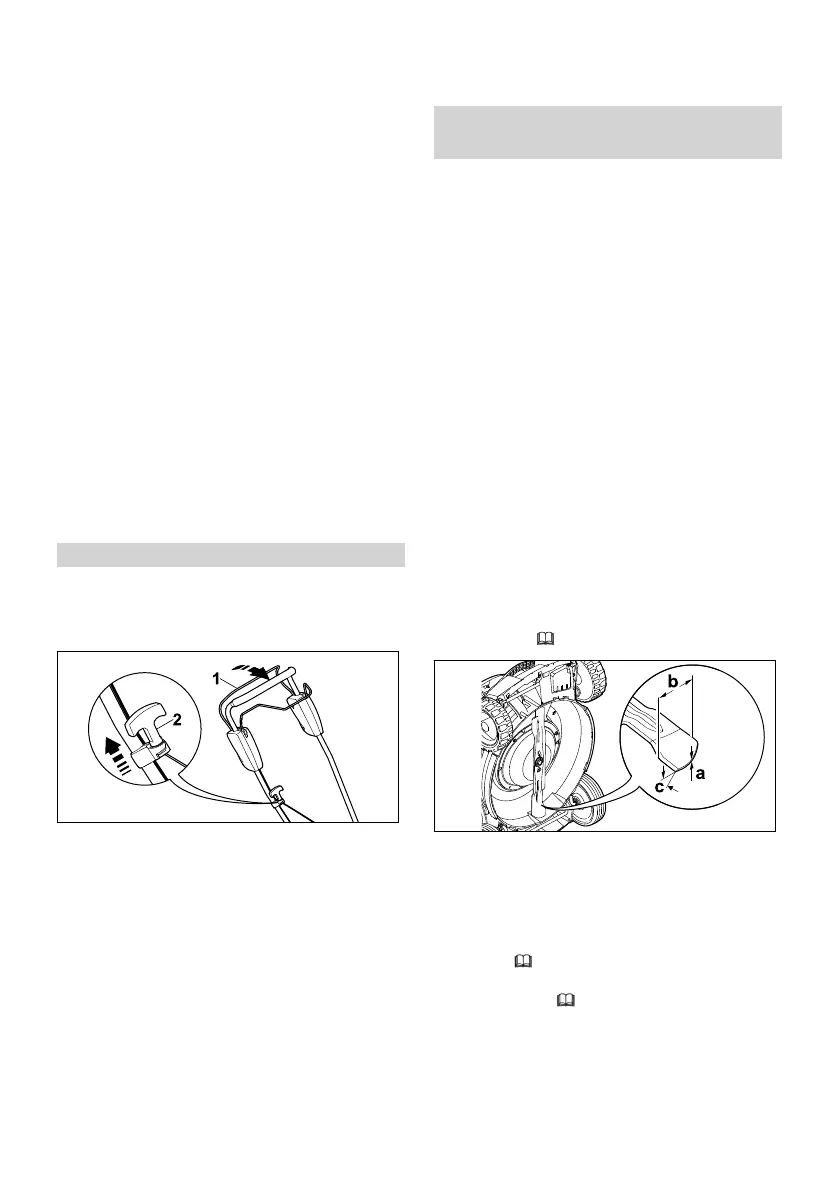

9.1 Dar arranque ao motor
► Coloque o cortador de relva numa superfície
plana.
► Prima e mantenha premido o arco de
comando do mecanismo de corte (1) com a
mão esquerda no sentido do guiador.
► Puxe lentamente o cabo arrancador (2) com a
mão direita até sentir uma resistência.
► Puxe o cabo arrancador (2) rapidamente para
fora e deixe-o enrolar até o motor estar a tra‐
balhar.
► Se o motor não arrancar: observe o manual
de utilização do motor.
9.2 Desligar o motor
► Coloque o cortador de relva numa superfície
plana.
► Solte o arco de comando do mecanismo de
corte.
O motor desliga-se.
► Saia da posição do utilizador.
10 Verificar o cortador de
relva
10.1 Verificar os elementos de
comando
Arco de comando do mecanismo de corte e arco
de comando do mecanismo de translação
► Desligue o motor.
► Puxe o arco de comando do mecanismo de
corte e o arco de comando do mecanismo de
translação por completo no sentido do guiador
e solte-os novamente.
► Caso o arco de comando do mecanismo de
corte ou o arco de comando do mecanismo de
translação se moverem com dificuldade ou
não regressarem de forma autónoma à posi‐
ção inicial: não utilize o cortador de relva e
dirija‑se a um distribuidor oficial STIHL.
O arco de comando do mecanismo de corte e
o arco de comando do mecanismo de transla‐
ção está avariado.
10.2 Verificar a lâmina
► Desligue o motor.
► Extraia o conector da vela de ignição.
► Coloque o cortador de relva com as rodas
levantadas, 15.1.
► Meça o seguinte:
–
Espessura a
–
Largura b
–
Ângulo de afiação c
► Caso a espessura mínima ou a largura
mínima não sejam atingidas: Substituir as
lâminas, 19.2.
► Caso o ângulo de afiação não seja respeitado:
Afiar a lâmina, 19.2.
► Caso existam dúvidas: dirija-se a um distribui‐
dor oficial STIHL.
9 Arrancar e parar o motor português
0478-111-9655-A 201
