8 Rasenmäher zusammen‐
bauen

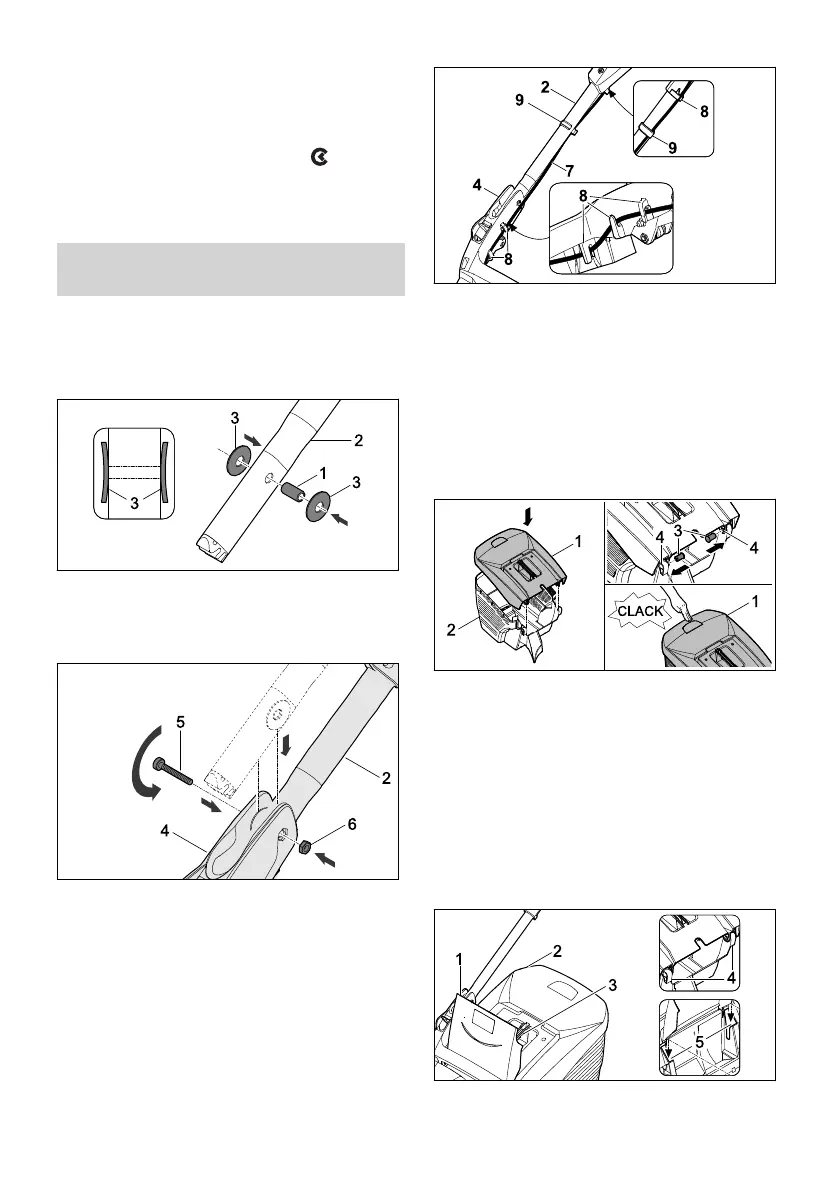

8.1 Lenker anbauen
► Rasenmäher ausschalten, Sicherungsschlüs‐
sel abziehen und Akku herausnehmen.
► Rasenmäher auf eine ebene Fläche stellen.
► Hülse (1) in die Bohrungen am Lenkerober‐
teil (2) drücken.
► Tellerfedern (3) mit der Wölbung nach innen
auf die Hülse (1) stecken.
► Lenkeroberteil (2) in die Lenkerkonsole (4)
führen.
► Schraube (5) durch die Bohrungen in der
Lenkerkonsole (4) und die Hülse im Lenkero‐
berteil (2) schieben.
► Mutter (6) in die Aussparung in der Lenkerkon‐
sole (4) legen.
► Schraube (5) fest anziehen.
► Kabel (7) in die Halterungen (8) drücken.
► Kabel (7) mit dem Kabelclip (9) am Lenker
befestigen.
Der Lenker muss nicht wieder abgebaut werden.
8.2 Grasfangkorb zusammen‐
bauen, einhängen und aushän‐
gen
8.2.1 Grasfangkorb zusammenbauen
► Grasfangkorb-Oberteil (1) auf Grasfangkorb-
Unterteil (2) aufsetzen.
► Bolzen (3) von innen durch die Öffnungen (4)
drücken.
► Grasfangkorb-Oberteil (1) nach unten drü‐
cken.
Das Grasfang-Oberteil rastet hörbar ein.
8.2.2 Grasfangkorb einhängen
► Rasenmäher ausschalten
► Rasenmäher auf eine ebene Fläche stellen.
► Auswurfklappe (1) öffnen und halten.
► Grasfangkorb (2) am Griff (3) greifen und mit
den Haken (4) in die Aufnahmen (5) einhän‐
gen.
► Auswurfklappe (1) auf dem Grasfangkorb (2)
ablegen.
8.2.3 Grasfangkorb aushängen
► Rasenmäher ausschalten.
► Rasenmäher auf eine ebene Fläche stellen.
► Auswurfklappe öffnen und halten.
► Grasfangkorb am Griff nach oben abnehmen.
► Auswurfklappe schließen.
deutsch 8 Rasenmäher zusammenbauen
12 0478-131-9948-D
