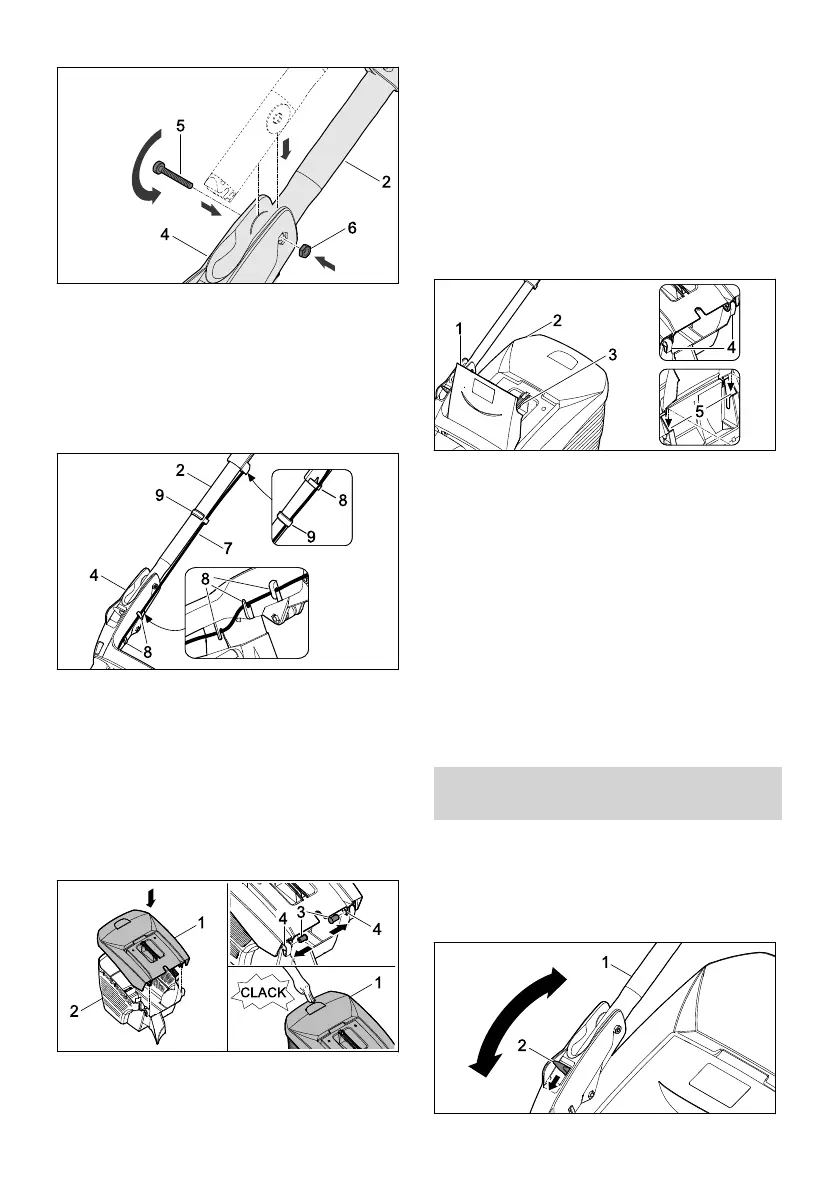

► Inserire la parte superiore manubrio (2) nella
console manubrio (4).
► Inserire la vite (5) attraverso gli alesaggi nella
console manubrio (4) e inserire il manicotto
nella parte superiore manubrio (2).
► Inserire il dado (6) nella cavità nella console
manubrio (4).
► Serrare la vite (5).
► Spingere il cavo (7) nei supporti (8).
► Fissare il cavo (7) con la fascetta ferma‐
cavo (9) sul manubrio.
Non è possibile smontare nuovamente il manu‐
brio.
7.2 Assemblaggio, aggancio e
sgancio del cesto raccolta erba
7.2.1 Assemblaggio del cesto raccolta erba
► Collocare la parte superiore cesto di raccolta
erba (1) sulla parte inferiore del cesto stesso
(2).
► Inserire il bullone (3) dall'interno attraverso le
aperture (4).
► Premere verso il basso la parte superiore
cesto di raccolta erba (1).
La parte superiore del cesto raccolta erba si
innesta in modo percettibile.
7.2.2 Aggancio del cesto raccolta erba
► Spegnere il tosaerba
► Posizionare il tosaerba su una superficie
piana.
► Aprire e tenere aperto lo sportello-deflettore
(1).
► Afferrare il cesto raccolta erba (2) dall'impu‐
gnatura (3) e agganciare i ganci (4) negli
attacchi (5).
► Abbassare lo sportello deflettore (1) sul cesto
raccolta erba (2).
7.2.3 Sgancio cesto raccolta erba
► Spegnere il tosaerba.
► Posizionare il tosaerba su una superficie
piana.
► Aprire e tenere aperto lo sportello-deflettore.
► Rimuovere il cesto raccolta erba verso l'alto
utilizzando l'impugnatura.
► Chiudere lo sportello-deflettore.
8 Regolazione del tosaerba
da parte dell'utente
8.1 Regolazione manubrio
► Spegnere il tosaerba, rimuovere la chiave di
sicurezza ed estrarre la batteria.
► Posizionare il tosaerba su una superficie
piana.
8 Regolazione del tosaerba da parte dell'utente italiano
0478-131-9946-D 133
