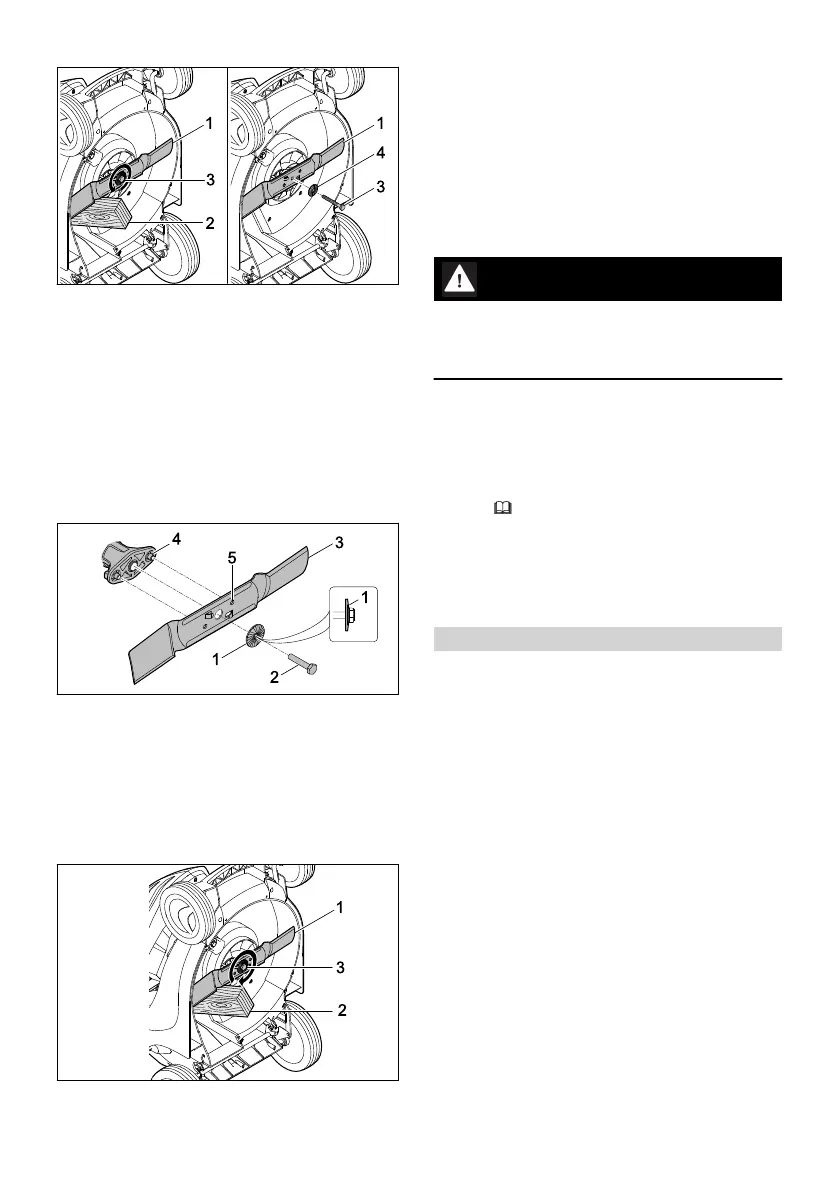

► Bloccare la lama (1) con un pezzo di legno (2).
► Svitare la vite (3) nel senso della freccia e
rimuoverla insieme alla rondella (4).
► Rimuovere la lama (1).
► Smaltire vite (3) e rondella (4).
Per il montaggio della lama (1) utilizzare una
vite e una rondella nuove.
18.1.2 Montaggio della lama
► Spegnere il tosaerba, rimuovere la chiave di
sicurezza ed estrarre la batteria.
► Ribaltare il tosaerba.
► Disporre la nuova rondella (1) con la conves‐
sità rivolta verso l'esterno sulla nuova vite (2).
► Applicare del fissante per viti Loctite 243 sulla
filettatura della vite (2).
► Montare la lama (3) in modo che le sporgenze
sulla superficie di appoggio (4) si innestino
nelle scanalature (5).
► Avvitare la vite (2) con la rondella (1).
► Bloccare la lama (1) con un pezzo di legno (2).
► Serrare la vite (3) a 65 Nm.
18.2 Equilibratura e affilatura della
lama
la corretta affilatura ed equilibratura della lama
richiede molta pratica.
STIHL consiglia di fare affilare ed equilibrare la
lama da un rivenditore specializzato STIHL.
AVVERTENZA
■ Gli angoli di taglio della lama sono molto affi‐
lati. L'utente potrebbe tagliarsi.
► Indossare guanti da lavoro in materiale resi‐
stente.
► Spegnere il tosaerba, rimuovere la chiave di
sicurezza ed estrarre la batteria.
► Ribaltare il tosaerba.
► Smontare la lama.
► Affilare la lama. Durante tale operazione, atte‐
nersi all'angolo di affilatura e raffreddare la
lama, 21.2.
Durante l'affilatura la lama non deve colorarsi
di blu.
► Montare la lama.
► In caso di dubbi, rivolgersi a un rivenditore
specializzato STIHL.
19 Riparazione
19.1 Riparazione del tosaerba
L'utente non deve effettuare da solo la ripara‐
zione del tosaerba e della lama.
► Se il tosaerba o la lama sono danneggiati, non
utilizzare il tosaerba o la lama e rivolgersi a un
rivenditore specializzato STIHL.
► Se le targhette di avvertimento sono illeggibili
o danneggiate, farle sostituire da un rivendi‐
tore specializzato STIHL.
19 Riparazione italiano
0478-131-9946-D 139
