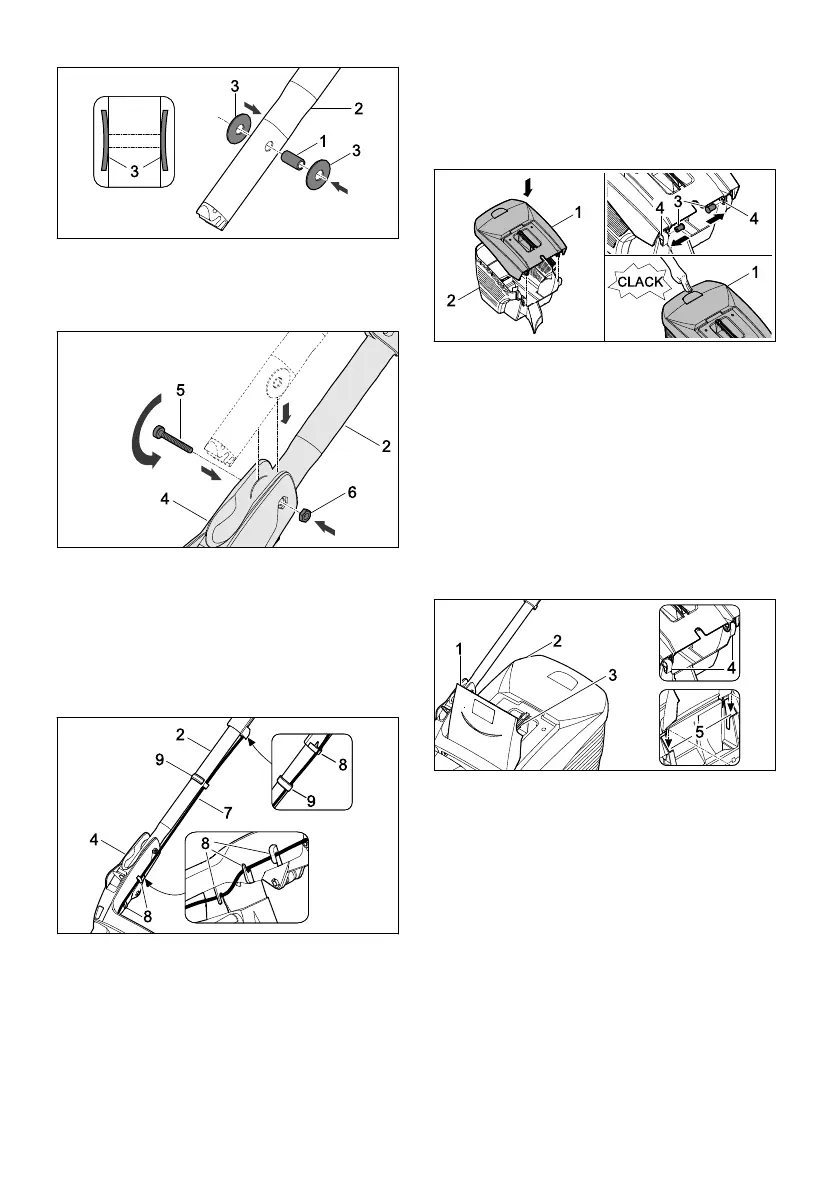

► Encajar el casquillo (1) en los orificios de la
parte superior del manillar (2).
► Colocar los resortes de disco (3) con la curva‐
tura hacia dentro sobre el casquillo (1).
► Meter la parte superior del manillar (2) en la
consola del manillar (4).
► Meter el tornillo (5) por los orificios de la con‐
sola del manillar (4) y del manguito en la parte
superior del manillar (2).
► Colocar la tuerca (6) en la escotadura de la
consola del manillar (4).
► Apretar el tornillo (5) firmemente.
► Meter el cable (7) en los soportes (8) apli‐
cando presión.
► Fijar el cable (7) con el clip (9) al manillar.
El manillar no se tiene que desmontar otra vez.
7.2 Ensamblar, enganchar y
desenganchar el recogedor de
hierba
7.2.1 Ensamblar el recogedor de hierba
► Colocar la parte superior del recogedor de
hierba (1) sobre su parte inferior (2).
► Meter los pernos (3) desde dentro por los orifi‐
cios (4).
► Presionar la parte superior del recogedor de
hierba (1) hacia abajo.
La parte superior del recogedor de hierba
encajará audiblemente.
7.2.2 Enganchar el recogedor de hierba
► Desconectar el cortacésped
► Colocar el cortacésped sobre una superficie
llana.
► Abrir el deflector (1) y mantenerlo abierto.
► Agarrar el recogedor de hierba (2) por la
empuñadura (3) y fijarlo con los ganchos (4)
en los alojamientos (5).
► Depositar el deflector (1) sobre el recogedor
de hierba (2).
7.2.3 Desenganchar el recogedor de hierba
► Desconectar el cortacésped.
► Colocar el cortacésped sobre una superficie
llana.
► Abrir el deflector y mantenerlo en esta posi‐
ción.
► Retirar el recogedor de hierba hacia arriba
agarrándolo por la empuñadura.
► Cerrar el deflector.
7 Ensamblar el cortacésped español
0478-131-9946-D 73
