hasta que la lengüeta (8) se
enganche en la abertura (9) en la
tuerca de unión.

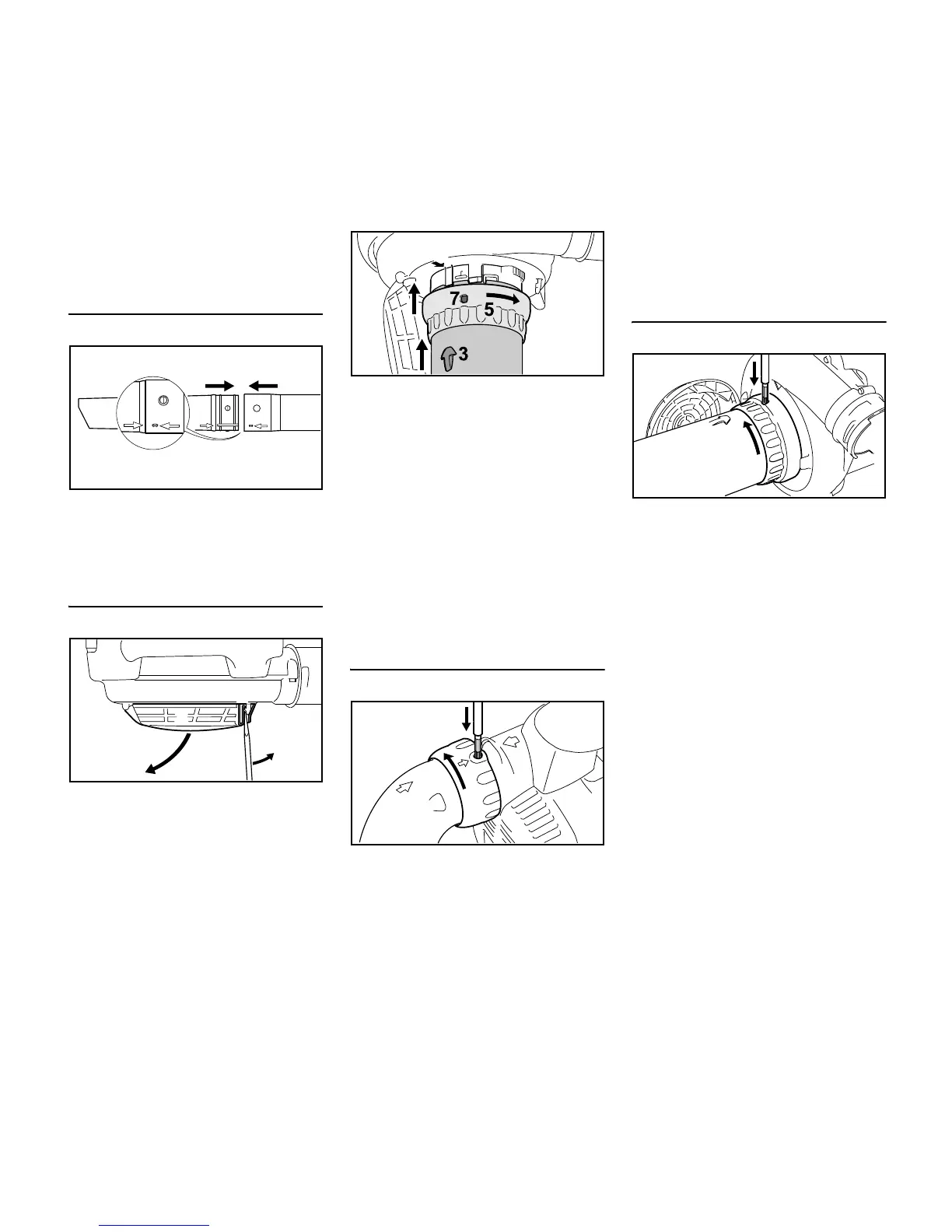

Armado del tubo de aspiración
N Alinee las flechas en el tubo de
aspiración y en el tubo de
extensión. Júntelos y sujételos en
su lugar.
Instalación del tubo de aspiración
N Apague el motor.
N Meta un destornillador en la
lengüeta (1), gírela a la derecha
para desenganchar la rejilla de
admisión (2) y abra la rejilla de
admisión.
N Alinee las flechas (3).
N Empuje el tubo de aspiración en el
cabo de la caja del soplador (4)
hasta el tope.
N Empuje la tuerca de unión (5) sobre
el cabo de la caja del ventilador y
gírela en el sentido de la flecha
hasta que la lengüeta (6) se
enganche en la abertura (7) en la
tuerca de unión.
N Siga girando la tuerca de unión en
el sentido de la flecha para apretarla
firmemente.
Retiro del codo
N Apague el motor.
N Meta una herramienta adecuada a
través de la abertura en la tuerca de
unión para presionar hacia abajo la
lengüeta.
N Gire la tuerca de unión hasta el tope
en el sentido indicado por la flecha.
N Retiro del codo
Retiro del tubo de aspiración.
N Apague el motor.
N Gire la tuerca de unión hasta el tope
en el sentido indicado por la flecha.
N Meta una herramienta adecuada a
través de la abertura en la tuerca de
unión para presionar hacia abajo la
lengüeta.
N Siga girando la tuerca de unión
hasta el tope siguiente en el sentido
indicado por la flecha.
N Retire el tubo de aspiración.
N Cierre la rejilla de admisión y fíjela
en su lugar.
