Stihl SR 320 Assembly Instructions

12
I
S Espellere la riduzione dal
contenitore procedendo
dall’interno e reinnestarla a
scatto di nuovo nel
contenitore dall’interno con
l’attacco in avanti.
L’attacco ora sporge in basso
dal contenitore.

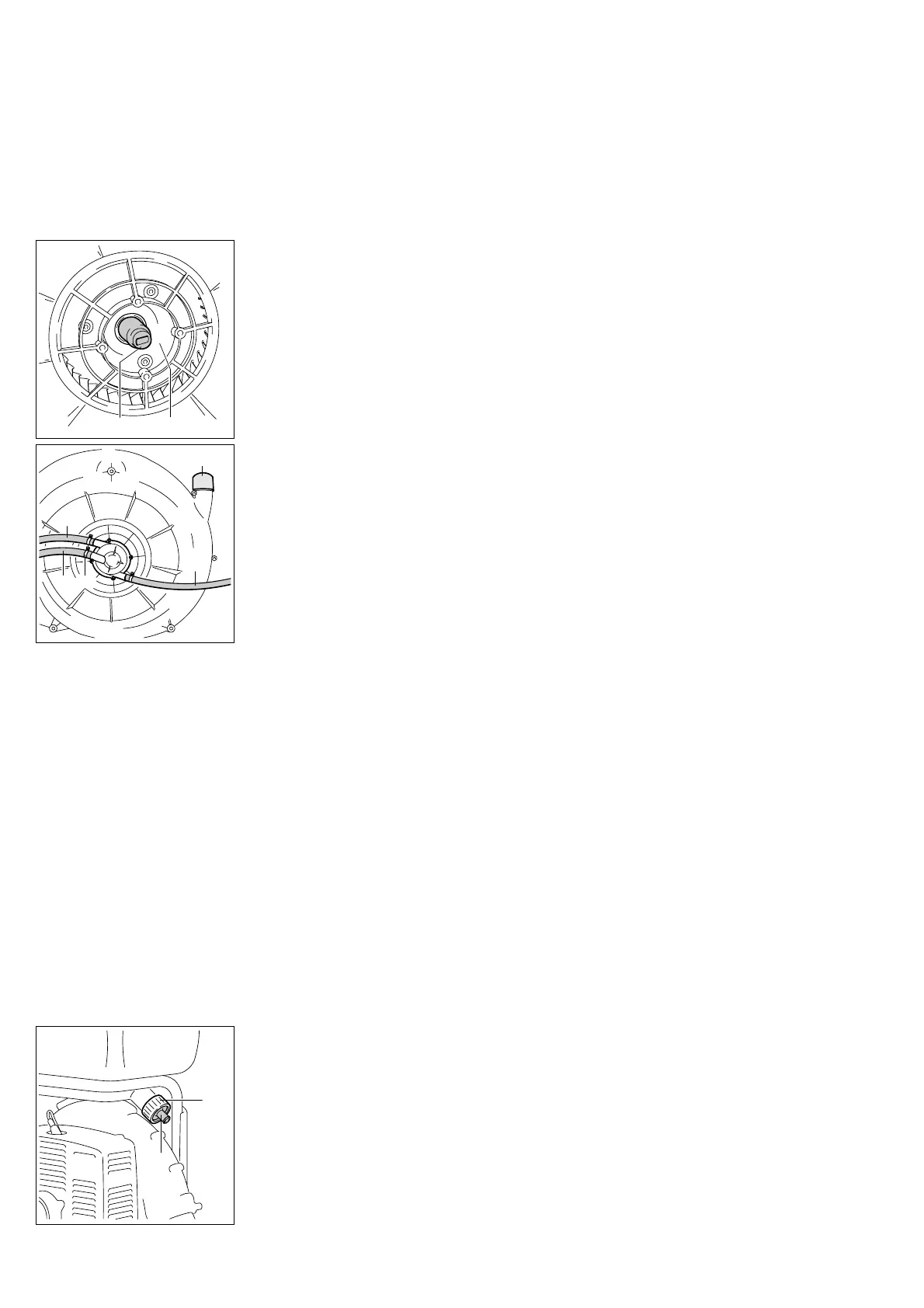

S Innestare il raccordo (19) sul
dado esagonale della
soffiante (20).
S Montare la pompa con le
quattro viti 4x20 orientando il
lato con due attacchi (con un
flessibile montato) verso
l’apertura di uscita della
soffiante.
S Chiudere l’attacco sulla
carenatura soffiante con il
cappuccio (21).
S Infilare la fascetta (22) sul
flessibile (17). Innestare il
flessibile sull’attacco libero
della pompa e fissarlo con la
fascetta.
Avvertenza: I flessibili collegati
alla pompa hanno le seguenti
funzioni: aspirazione (17),
ritorno (23) e mandata (24).
S Rimontare sulla piastra
dorsale il gruppo motore e
l’imbottitura.
Con le apparecchiature nuove:
S Innestare il flessibile
carburante su carburatore.
Se presente, innestare il
flessibile sullo sfiato
serbatoio.
S Montare la cappottatura.
S Montare il dispositivo di
avviamento.
S Allentare il dado a risvolto
(25). Togliere dal contenitore
la riduzione (5).
d
S Tryk reduktionsstykket ud af
væskebeholderen inde fra og
sæt det med tilslutningsstud-
sen foran tilbage i væskebe-
holderen inde fra og lad det
gå i indgreb.
Tilslutningsstudsen rager nu
nedad ud af væskebeholderen.
S Sæt koblingsstykket (19) på
ventilatorhjulets
sekskantmøtrik (20).
S Monter trykpumpen med de
fire skruer 4x20 således, at
siden med to tilslutningsstud-
ser (med en påsat slange)
vender mod ventilatorens
udgangsåbning.
S Luk studsen på ventilator-
huset med hætten (21).
S Skub klemmen (22) på
slangen (17). Sæt slangen på
den fri studs på trykpumpen
og fastgør den med en
klemme.
Henvisning: Slangerne, der er
tilsluttet pumpen, har følgende
funktioner: Sugeslange (17)
tilbageløb (23) og fremløb (24).
S Monter motorenhed og
rygpolstring på rygpladen
igen.
På nye redskaber:
S Sæt brændstofslangen på
karburatoren. Hvis
forhånden, sæt slangen på
tankventilationen.
S Monter beskyttelseskappen.
S Monter startanordningen.
S Løsn omløbermøtrik (25).
Tag reduktionsstykket (5) fra
væskebeholderen.
N
S Trykk overgangsstykket ut av
beholderen fra innsiden og
trykk det helt inn i beholderen
igjen med koblingsstussen i
front.
Koblingsstussen stikker nå ut på
undersiden av beholderen.
S Sett koblingsstykket (19) på
sekskantmutteren til
viftehjulet (20).
S Monter trykkpumpen med de
fire skruene 4x20 slik at siden
med to koblingsstusser (med
en montert slange) peker mot
utløpsåpningen på viften.
S Lukk stussen på viftehuset
med hetten (21).
S Skyv klemmen (22) på
slangen (17). Træ slangen på
den ledige stussen på
trykkpumpen og sikre med
klemme.
Merk: Slangene som er koblet til
pumpen, har følgende
funksjoner: Sugeslange (17),
tilbakeløp (23) og fremløp (24).
S Monter motorenheten og
ryggpolstringen på
ryggplaten igjen.
På nye pumper:
S Fest drivstoffslangen på
forgasseren. Fest slangen,
så fremt det finnes en slik, på
tankluftingen.
S Monter dekkhetten.
S Monter startmekanismen.
S Løsne overfalsmutteren (25).
Ta overgangsstykket (5) av
beholderen.
372BB005 KN
19 20
22
372BB006 KN
17
21
23
24
25
5
372BB007 KN
