2) Installazione
L’installazione non corretta può causare gravi ferite
Preparare il motore con la seguente sequenza di operazioni:
1. Infilare la corona del finecorsa (E) sul motore (A) fino ad inserirsi
nella corrispondente ghiera del finecorsa (F) facendo combaciare
le due scanalature; spingere sino alla battuta come indicato da
Fig. 5.
2. Inserire la ruota di trascinamento (D) sull’albero del motore.
3. Su MOVENO-Y ; fissare la ruota di trascinamento con il seeger a pressione. Su MOVENO-Z fissare ruota di trascinamento con la rondella
ed il dado M12.
4. Introdurre il motore così assemblato nel rullo di avvolgimento fino ad inserire anche l’estremità della corona (E).
5. Infine bloccare la testa del motore all’apposito supporto (C), con l’eventuale distanziale mediante i fermagli o la copiglia (B).
A: Motore tubolare MOVENO DSRC-E
B: Fermagli o copiglie per fissaggio
C: Supporto e distanziale
D: Ruota di trascinamento
E: Corona a folle
F: Ghiera a folle
2.1) Collegamenti elettrici
Nei collegamenti dei motori è necessario prevedere un
dispositivo onnipolare di sconnessione dalla rete elettrica
con distanza tra i contatti di almeno 3 mm (sezionatore
oppure spina e presa ecc.).
Rispettare scrupolosamente i collegamenti previsti; in
caso di dubbio non tentare invano ma consultare le appo-
site schede tecniche di approfondimento disponibili anche
sul sito „www.stobag.com“.
Un collegamento errato può provocare guasti o situazioni
di pericolo.
Il cavo per i collegamenti elettrici dei motori MOVENO DSRC-E
dispongono di 5 conduttori; 3 conduttori (etichetta gialla) servono
per l’alimentazione da rete e 2 conduttori (etichetta viola) servono per
i segnali di comando.

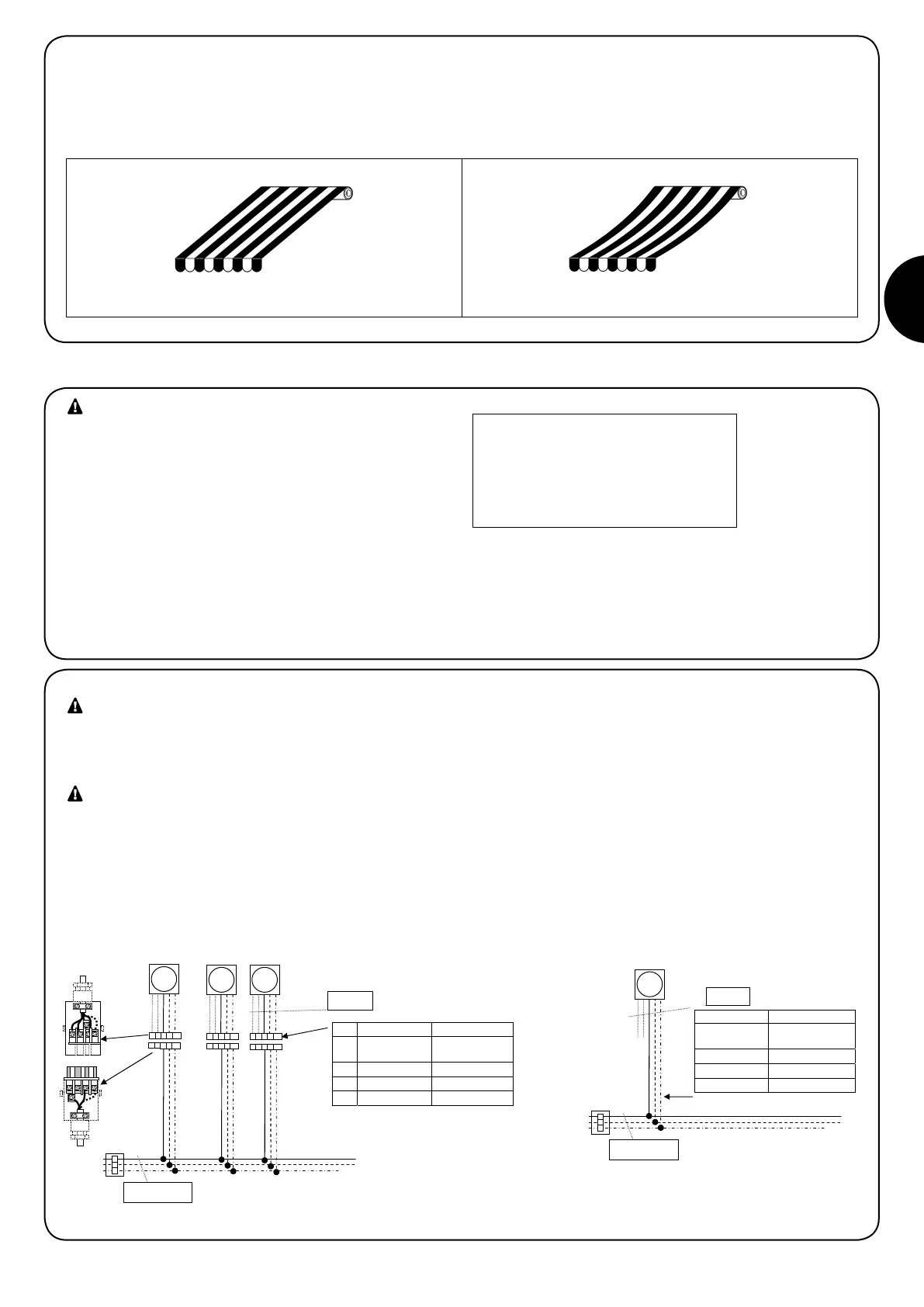

Per i collegamenti elettrici vedere lo schema sottostante. I dispositivi
di connessione non sono forniti col prodotto.
www.stobag.com
I
PIN¬CONNECTION¬WITH¬(IRSCHMANN¬34!+¬¬34!3¬¬
L
N
PE
3x1.5mm
2
LNPE
(230VAC / 50Hz)
5x0.75mm
2
321
4
1 2 3
4
1 3 PE42
M1 ~
1 3 PE42
M1 ~
1 3 PE42
M1 ~
1 3 PE42
1 3 PE42
1 3 PE42
å BLACKå COMMONå6å
å BLACKå STEPBY3Tå
åå 44"53ååå
å BROWNå PHASEåå
å BLUEå NEUTRALå
0%å YELLOWGREENå EARTHå
PIN¬CONNECTION¬WITHOUT¬(IRSCHMANN¬34!+¬¬34!3¬¬
5x0.75mm
2
L
N
PE
3x1.5mm
2
LNPE
(230VAC / 50Hz)
M1 ~
BLACKWHITEå COMMONå6å
WHITEå STEPBY3Tå
å44"53ååå
BROWNå PHASEå
BLUEå NEUTRALå
YELLOWGREENå EARTHå
Con FRT Senza FRT
Sui motori
MOVENO DSRC-E possono essere programmate delle
funzioni particolari che risolvono dei problemi specifici:
• FRT: Questa funzione permette di ritirare il telo, di una misura pro-
grammabile, dopo che la tenda ha raggiunto la completa apertura.
Permette di eliminare gli antiestetici allentamenti del telo quando la
tenda è aperta. Per ulteriori dettagli vedere tabella A9.
