24

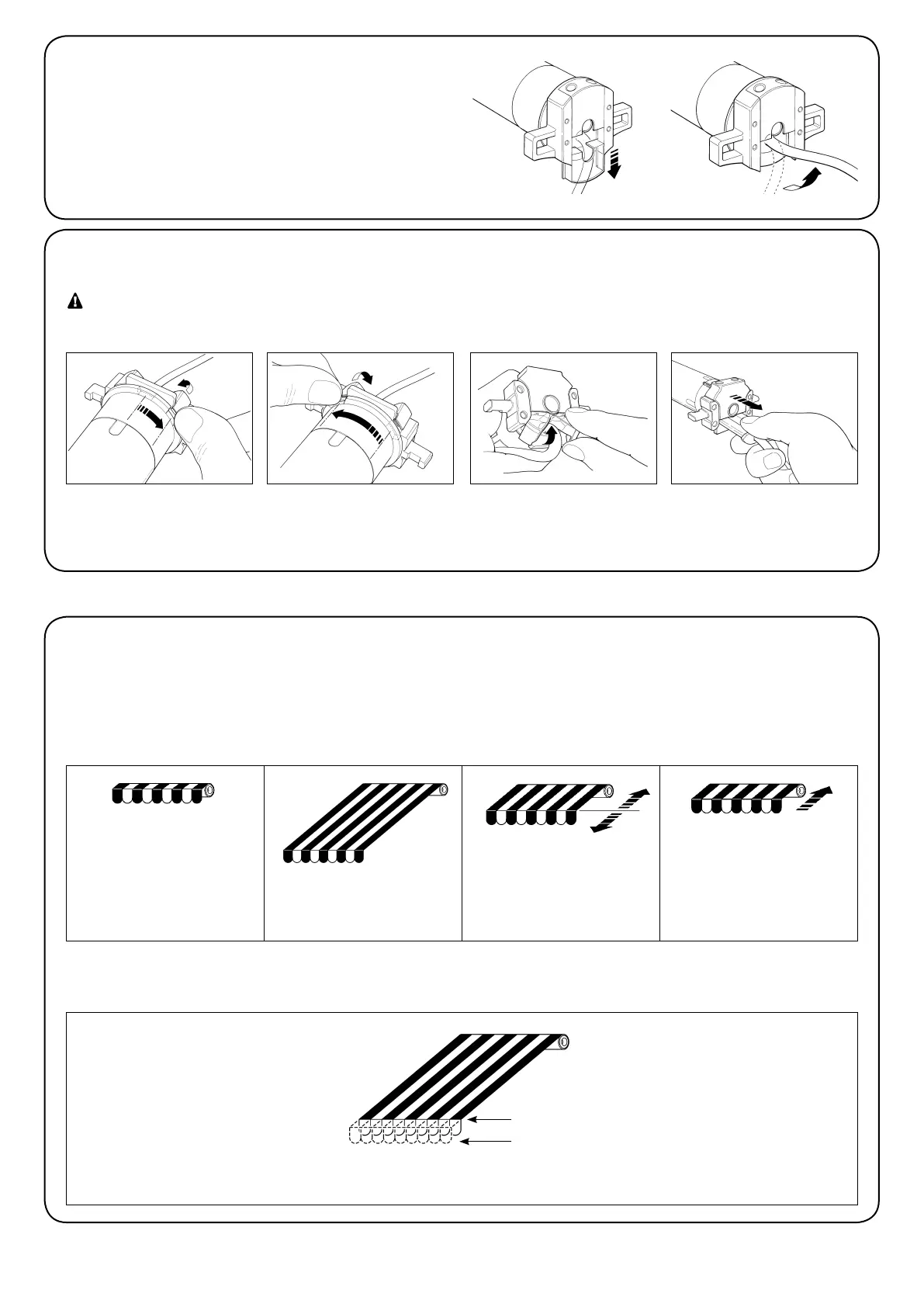

2.2) Direzione uscita cavo
(Questo capitolo è relativo solo alla versione
MOVENO-Z.
)
Nel caso si desideri modificare la direzione di uscita del cavo, è suf-
ficiente:
1. Sfilare la protezione tirandola verso l’esterno.
2. Piegare il cavo nella direzione desiderata.
3. Inserire la protezione premendola con forza nella propria sede.
2.3) Connettore e cavo di alimentazione (Questo capitolo è relativo solo alla versione
MOVENO-Y
ed è rivolto solo al personale
tecnico dell’assistenza.)
Se il cavo di alimentazione fosse danneggiato dovrà essere sostituito da uno identico disponibile presso il costrutto-
re o il suo servizio di assistenza.
Qualora sia necessario scollegare il motore dal cavo di alimentazione; agire come indicato nelle figure seguenti:
Ruotare la ghiera fino a far coinci-
dere lo smusso con uno dei denti
di aggancio, quindi sganciare.
Ripetere l’operazione per l’altro
dente
Piegare il cavo verso l’interno e
togliere la protezione ruotandola
delicatamente verso l’esterno
Sfilare il connettore tirandolo
I motori tubolari serie
MOVENO-E
dispongono di un sistema di fine corsa elettronico, la centrale elettronica interrompe il movimento quando la
tenda raggiunge le posizioni di chiusura e di apertura programmate. Queste posizioni vanno memorizzate con una opportuna programmazione
che deve essere fatta direttamente con motore installato e tenda completamente montata.
Se le posizioni “0” (tenda chiusa) e “1” (tenda aperta) non sono ancora state memorizzate è possibile comandare ugualmente il motore ma
il movimento avverrà a uomo presente. E’ possibile programmare anche una posizione intermedia (Pos. “I”) per una apertura parziale della
tenda. La posizione “I” e l’attivazione della riduzione di coppia (RDC) possono essere programmate anche in un secondo tempo.
Inoltre è possibile programmare:
• La posizione 2 necessaria per attivare la funzione „FRT“ che consente di tendere il telo quando la tenda è completamente aperta.
3) Regolazioni
Tenda completamente chiusa
(Pos. “0”)
Tenda aperta (Pos.”1”) Posizione intermedia (“I”)
Posizione di inizio riduzione di
coppia RDC nella manovra di
chiusura
Posizione 2 per funzione “FRT”
“2”
“1”
www.stobag.com
MOVENO_DSRC-E.indd 24MOVENO_DSRC-E.indd 24 1.12.2011 15:47:46 Uhr1.12.2011 15:47:46 Uhr
