INSTRUKCJA MONTAŻU I EKSPLOATACJI PIECA DO SAUNY
1. OGÓLNE INFORMACJE
Asortyment produktów rmy Stoveman obejmuje różne modykacje pieców do sauny.
Konsument może wybrać pomiędzy piecami o kwadratowym lub okrągłym kształcie
zewnętrznym. Piec może być wyposażony w płytkę drzwiową z żaroodpornego szkła
lub metalu (M). Piec może być opalany z pomieszczenia kąpielowego lub przez ścianę z
pomieszczenia sąsiadującego z sauną (tzw. tunelowy, LS).
Deklaracja właściwości użytkowych typu nabywanego pieca do sauny stanowi
załącznik do niniejszej instrukcji.
Piec do sauny należy dobrać odpowiednio do wielkości pomieszczenia kąpielowego.
Zakres kubatury pomieszczenia kąpielowego przedstawiono w danych technicznych pieca.
Przy doborze pieca o właściwej mocy ważne jest wiedzieć, że powierzchnie ścienne i
sutowe bez ocieplenia (np. z cegły, szkła, kamienia i betonu) wymagają większej mocy
od pieca.
Przy doborze odpowiedniego pieca można korzystać z pomocy sprzedającego lub
przedstawiciela naszego zakładu, a na naszej stronie internetowej: www.stoveman.ee
dostępna jest aplikacja do doboru pieca do sauny: http://www.stoveman.ee/dobór-pieca/.

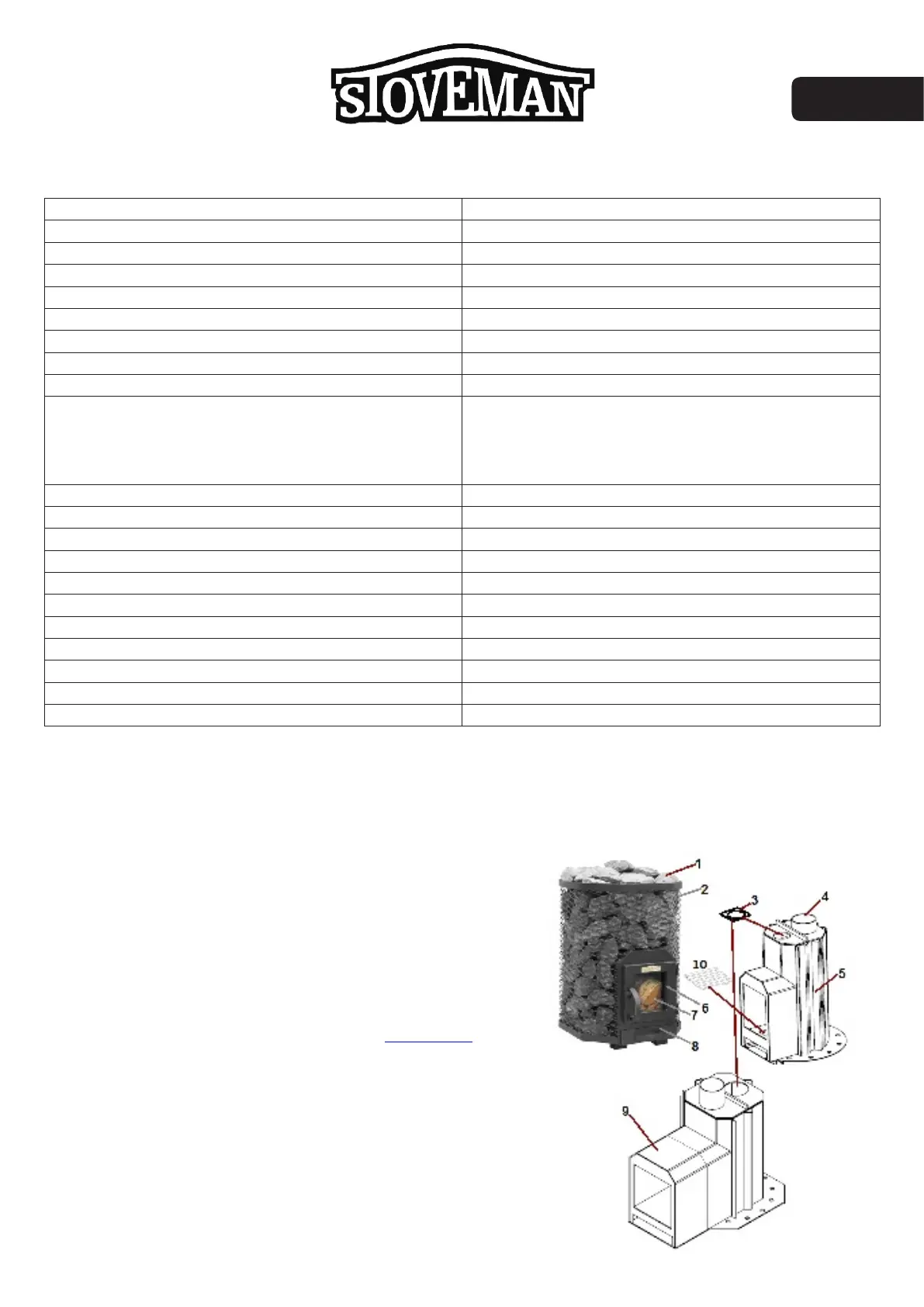

1.1. Elementy pieca do sauny: (zobacz Rysunek 1)
1 - kamienie do pieca do sauny (nie wchodzą w zestaw)
2 - siatka stalowa
3 - otwór rewizyjny do czyszczenia
4 - wylot gazów paleniskowych do podłączenia z rurą kominową
5 - obudowa
6 - drzwiczki paleniska
7 - płytka drzwiowa ze szkła (może również być z metalu)
8 - szuada popielnika
9 - wydłużenie komory ogniowej do przejścia przez ścianę (modele LS)
10 - ruszt do paleniska
Rodzaj Stoveman 13
Modele 13R; 13R-M; 13; 13-M; 13R-LS; 13R-M-LS; 13-M-LS; 13-LS
Moc grzewcza dla pomieszczenia kąpielowego 15,4 kW
Kubatura pomieszczenia kąpielowego 6 m³−13 m³
Paliwo opałowe Kłody drewna o długości do 30 cm
Ilość opału 3,6 kg + 2,3 kg + 2,3 kg
Minimalnie wymagany ciąg powietrza 12 Pa
Wymagana klasa temperatury dla komina T600
Średnica wewnętrzna rury podłączeniowej do komina 115 mm
Minimalne bezpieczne odległości od materiałów palnych:
z boku
od powierzchni kamieni do sutu
z tyłu
z przodu (od drzwiczek paleniska)
190 mm
1140 mm
250 mm
900 mm
Emisja dwutlenku węgla dla zawartości O
2
na poziomie 13% 0,59%
Sprawność 67%
Temperatura gazów spalinowych wychodzących z paleniska 430 °C
Waga pieca bez kamieni 52 kg / LS 63 kg
Waga kamieni do pieca 90 kg−110 kg
Średnica kamieni do pieca 10 cm−15 cm
Minimalny przekrój otworów wentylacyjnych 7850 mm²
Minimalny przekrój ciągu przewodu kominowego 10 200 mm²
Grubość ścian i sutu paleniska 5 mm
Stopień otwarcia popielnika po pierwszym rozgrzaniu do 10 mm
Masa powstałych gazów spalinowych 13,3 g/s
Tabela 1. Dane techniczne pieca do sauny.
Rysunek 1. Elementy pieca do sauny
