StreamLight VANTAGE II - Page 13

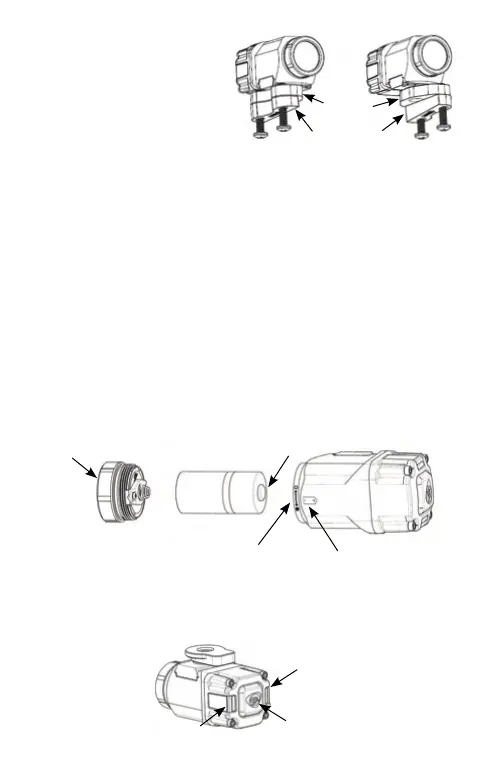

ADAPTER-
PLATTE
KEILFÖRMIGES
ABSTANDSSTÜCK
LINKE
HELMHALTERUNG
RECHTE
HELMHALTERUNG
MONTAGE: MSA-SCHUTZHELM
1. Dieses Licht kann an der Oberseite des
Randes montiert werden (auf einer
beliebigen Seite des Schutzhelms).
2. Entfernen Sie die Schrauben des
Kinnriemens, dessen Platte und die
zwei Muttern oben am Rand des Schutzhelms.
3. Drehen Sie die Adapterplatte und das
keilförmige Abstandsstück so, dass der Pfeil
nach vorne zeigt und das breiteste Ende des
keilförmigen Abstandsstücks nach hinten zeigt.
Dies sorgt dafür, dass der Lichtkegel leicht nach
unten gerichtet ist und den Boden ausleuchtet.
4. Schieben Sie die Halterung auf den Helmrand und drehen Sie sie in die gewünschte Position.
5. Ziehen Sie die Kinnriemenschrauben fest, bis die Vantage
®
II sicher am Schutzhelm befestigt ist.
HINWEIS: Für alle Helmhalterungen, die Halterung kann aus der „Schwalbenschwanz-
Aussparung“ herausgenommen werden, indem die kleine Feststellschraube an der Platte des
Schwalbenschwanzes herausgeschraubt wird. (Inbusschlüssel nicht im Lieferumfang enthalten)
EINLEGEN/HERAUSNEHMEN DER BATTERIEN
Gegen Ende der Batterielebensdauer kann die Lampe diskontinuierlich oder funktionslos
erscheinen. Durch den Austausch der Batterie wird die normale Funktion wiederhergestellt.
1. Schrauben Sie den Reektor vom Gehäuse der Vantage
®
II ab und entfernen Sie ihn.
Nehmen Sie die leere Batterie aus dem Gehäuse des Strahlers.
2. Legen Sie eine frische Batterie des Typs „CR123A“ mit dem Pluspol voran in das Gehäuse der
Vantage
®
II ein. Die Polarität der Batterie ist seitlich am Gehäuse der Vantage
®
II angegeben.
3. Setzen Sie den Reektor wieder auf das Gehäuse der Vantage
®
II auf. Schrauben Sie den
Reektor ganz fest, um dafür zu sorgen, dass die Batterie ordnungsgemäß Kontakt mit den
internen elektrischen Kontakten hat.
4. Um in den „abgesicherten“ Modus zu schalten, lösen Sie den Reektor um etwa ¼ Umdrehung
bis zur Arretierung. Dadurch wird die Batterie abgeklemmt, sodass die Lampe gefahrlos gelagert
werden kann. Die Lampe funktioniert dann nicht, wenn der Schalter gedrückt wird.
BEDIENUNG DES SCHALTERS
Drücken Sie den Schalter, um das Licht im Abgeblendet-Modus einzuschalten. Drücken Sie
den Schalter innerhalb von 1,5 Sekunden noch einmal, um in den Hell-Modus zu schalten.
• HINWEIS: Die Vantage
®
II funktioniert nicht, wenn sich der Reektor im „abgesicherten“
Modus bendet.
RÜCKLICHT
SCHALTER
RÜCKLICHT
INDIKATOR FÜR
ABGESICHERTEN MODUS
BATTERIEANZEIGE
LAMPENKOPF
PLUSPOL
