MONTAJE: CASCO MSA
1. Esta luz puede instalarse sobre el ala
(en cualquiera de los lados del casco).
2. Retire los tornillos de la correa para la
barbilla, la placa y las dos tuercas
situadas sobre el ala del casco.
3. Gire la placa de adaptación y el espaciador
en forma de cuña de manera que la echa
señale hacia abajo y el extremo más ancho
del espaciador quede orientado hacia atrás.
Esto mantendrá una orientación ligeramente
descendente para iluminar el terreno situado
por delante.
4. Deslice el conjunto de abrazadera sobre el ala del casco y gírelo a la posición deseada.
5. Apriete los tornillos de la correa de la barbilla hasta que la Vantage
®
II esté totalmente acoplada al casco.
NOTA: Para todos los soportes de casco, es posible extraer el conjunto del soporte de la ranura de
cola de milano desatornillando el tornillo jo pequeño de la placa para cola de milano. (La llave
hexagonal no se incluye)
INSTALACIÓN/EXTRACCIÓN DE LAS PILAS
Al nal de la vida útil de la batería, es posible que el funcionamiento de la unidad sea intermitente
o que no funcione. La sustitución de la pila hará que vuelva a funcionar normalmente.
1. Desenrosque y extraiga el conjunto de tapa delantera del cuerpo de la Vantage
®
II.
Extraiga la pila agotada del cuerpo de la linterna.
2. Inserte una pila CR123A nueva (extremo positivo primero) en el cuerpo de la Vantage
®
II.
La polaridad de la pila se indica en el lateral del cuerpo de la Vantage
®
II.
3. Coloque el conjunto de tapa delantera en el cuerpo de la Vantage
®
II. Apriete completamente el
conjunto de tapa delantera para asegurarse de que la pila entre en contacto por completo con
los contactos eléctricos internos.
4. Para el modo “seguro”, aoje la tapa delantera aproximadamente ¼ de vuelta hasta llegar al
tope. Esto desconectará la pila para el almacenamiento seguro y la linterna no funcionará si se
oprime el interruptor.
FUNCIONAMIENTO DEL INTERRUPTOR
Oprima el botón del interruptor para encender la linterna en modo Low (Bajo).
Toque dos veces el botón del interruptor en un plazo de 1,5 segundos para el modo High (Alto).
• NOTA: La Vantage
®
II no funcionará si la tapa delantera está en modo “seguro”.

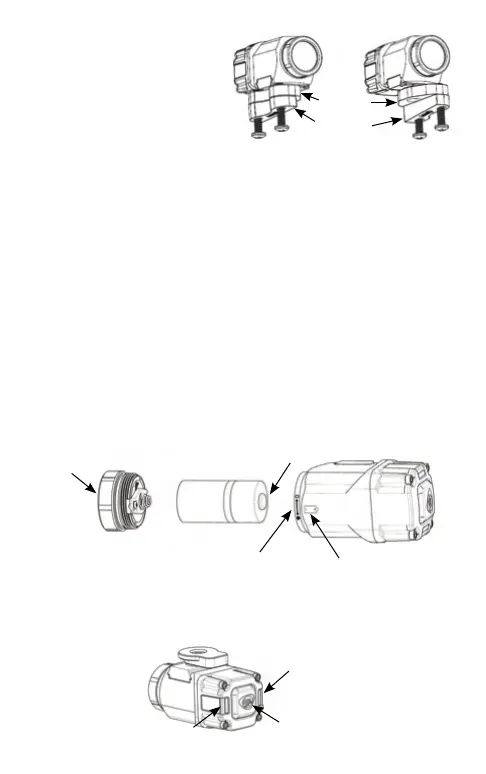

INDICADOR DE
MODO SEGURO
INDICADOR DE LA PILA
CONJUNTO DE TAPA
DELANTERA
+ DE LA PILA
LUZ
TRASERA
INTERRUPTOR
LUZ TRASERA
PLACA DE
ADAPTACIÓN
ESPACIADOR
EN FORMA
DE CUÑA
MONTAJE EN
EL CASCO A LA
IZQUIERDA
MONTAJE EN
EL CASCO A LA
DERECHA
