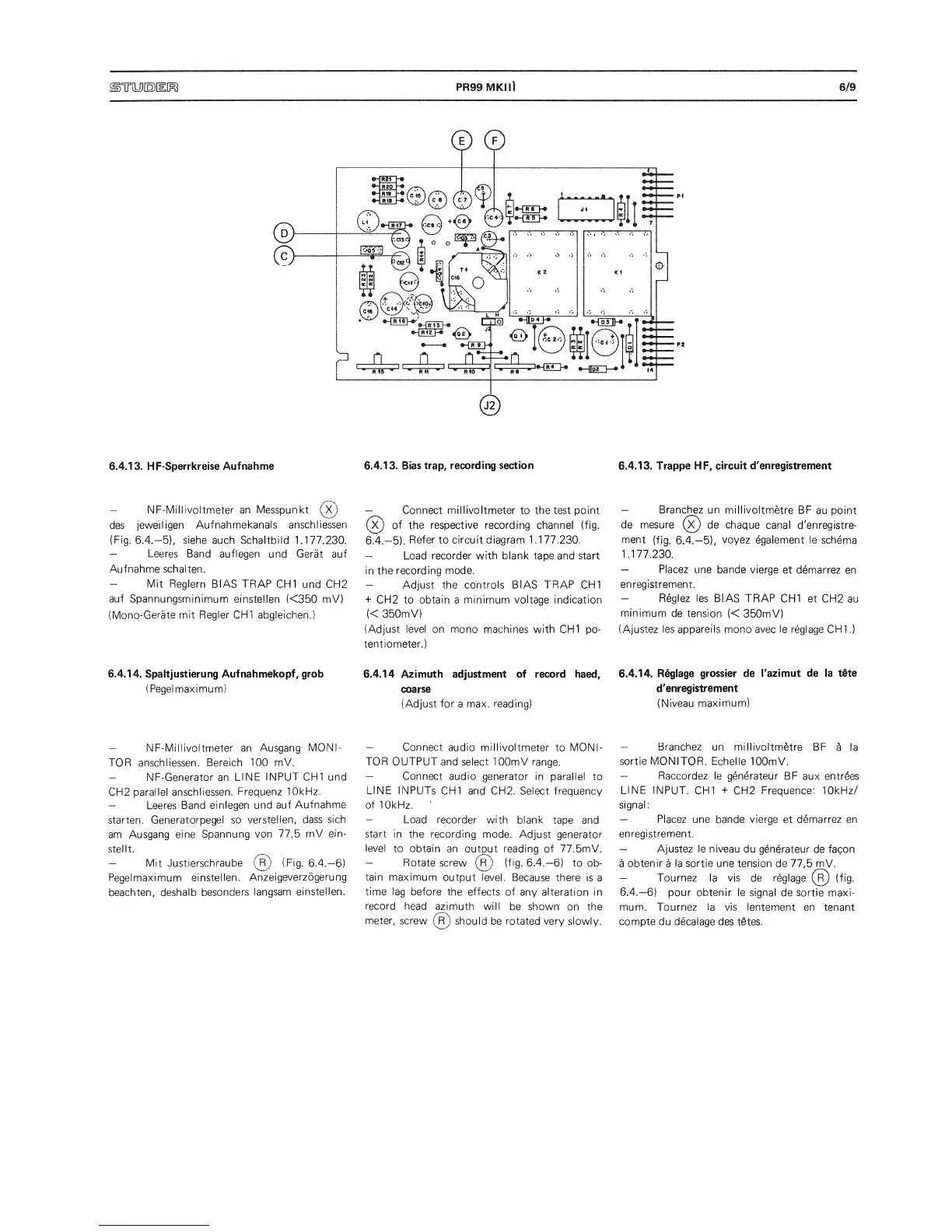

Studer PR99 MKIII - Page 58

iTPPIElM]
PR99
MKIll 6/9
6.4.13.
HF
Sperrkreise
Aufnahme
—
NF-Millivoltmeter an Messpunkt
des
jeweiligen
Aufnahmekanals
anschliessen
(Fig.
6.4.—
5),
siehe
auch
Schaltbild
1.177.230.
—
Leeres Band auflegen
und Gerat auf
Aufnahme schalten.
Mit
Reglern BIAS TRAP
CHI
und CH2
auf
Spannungsminimum
einstellen
(<350
mV)
(Mono-Gerate
mit Regler CHI abgleichen.)
6.4.14.
Spaitjustierung
Aufnahmekopf, grob
(Pegelmaximum)
—
NF-Millivoltmeter an
Ausgang
MONI-
TOR anschliessen. Bereich
100
mV.
NF-Generator an
LINE
INPUT CHI
und
CH2 parallel anschliessen.
Frequenz
10kHz.
—
Leeres
Band
einlegen
und auf
Aufnahme
starten.
Generatorpegel so
verstellen,
dass
sich
am
Ausgang
eine
Spannung
von
77,5
mV ein-
stellt.
—
Mit Justierschraube
(Fig.
6.4.—
6)
Pegelmaximum
einstellen.
Anzeigeverzogerung
beachten, deshalb
besonders
langsam
einstellen.
6.4.13. Bias
trap, recording section
—
Connect millivoltmeter
to the test point
of the respective
recording channel
(fig.
6.4.—
5).
Refer to circuit
diagram
1 .1
77.230.
—
Load
recorder with blank tape and start
in the
recording
mode.
—
Adjust the controls BIAS
TRAP
CHI
+
CH2 to obtain
a
minimum voltage indication
«
350mV)
(Adjust
level
on
mono
machines with CHI
po-
tentiometer.)
6.4.14
Azimuth adjustment of
record
haed,
coarse
(Adjust for
a
max. reading)
—
Connect
audio millivoltmeter
to MONI-
TOR OUTPUT
and select lOOmV
range.
—
Connect
audio generator in
parallel to
LINE
INPUTS
CHI
and
CH2.
Select frequency
of
10kHz.
'
—
Load recorder with
blank
tape
and
Start in
the recording
mode.
Adjust generator
level
to
obtain
an output
reading of 77.5mV.
—
Rotate
screw
(fig.
6.4.—
6)
to
ob-
tain maximum
output level.
Because
there is
a
time lag
before the
effects of
any alteration in
record head
azimuth will
be shown
on
the
meter,
screw
should
be rotated very slowly.
6.4.13. Trappe HF,
circuit d'enregistrement
—
Branchez un
millivoltmetre
BF
au point
de mesure
de chaque
canal
d'enregistre-
ment
(fig.
6.4.—
5),
voyez
egalement le
schema
1.177.230.
—
Placez
une
bande vierge
et demarrez
en
enregistrement.
Reglez les BIAS TRAP
CHI
et CH2
au
minimum
de
tension
«
350mV)
(Ajustez les appareils
mono
avec le reglage CHI
.)
6.4.14.
Reglage grossier de
Tazimut
de la t#te
d'enregistrement
(Niveau
maximum)
—
Branchez
un millivoltmetre BF
e
la
sortie MONITOR.
Echelle
lOOmV.
—
Raccordez le
generateur BF
aux entrees
LINE
INPUT.
CHI
+
CH2 Frequence: 10kHz/
signal:
—
Placez une
bande
vierge
et
demarrez
en
enregistrement.
—
Ajustez le niveau du
generateur
de
facon
a
obtenir
a
la sortie une tension
de
77,5
mV.
—
Tournez
la vis de
reglage (fig.
6.4.—
6)
pour obtenir le signal
de sortie maxi-
mum. Tournez la
vis
lentement en
tenant
compte du decalage des
tStes.
