Calcul de la recoupe :
Ouverture du foyer sans recoupe moins ouverture du foyer
désirée.
Si vous désirez avoir votre ouverture foyère à une hauteur
de 45 cm : 60 cm - 45 cm = 15 cm de recoupe.

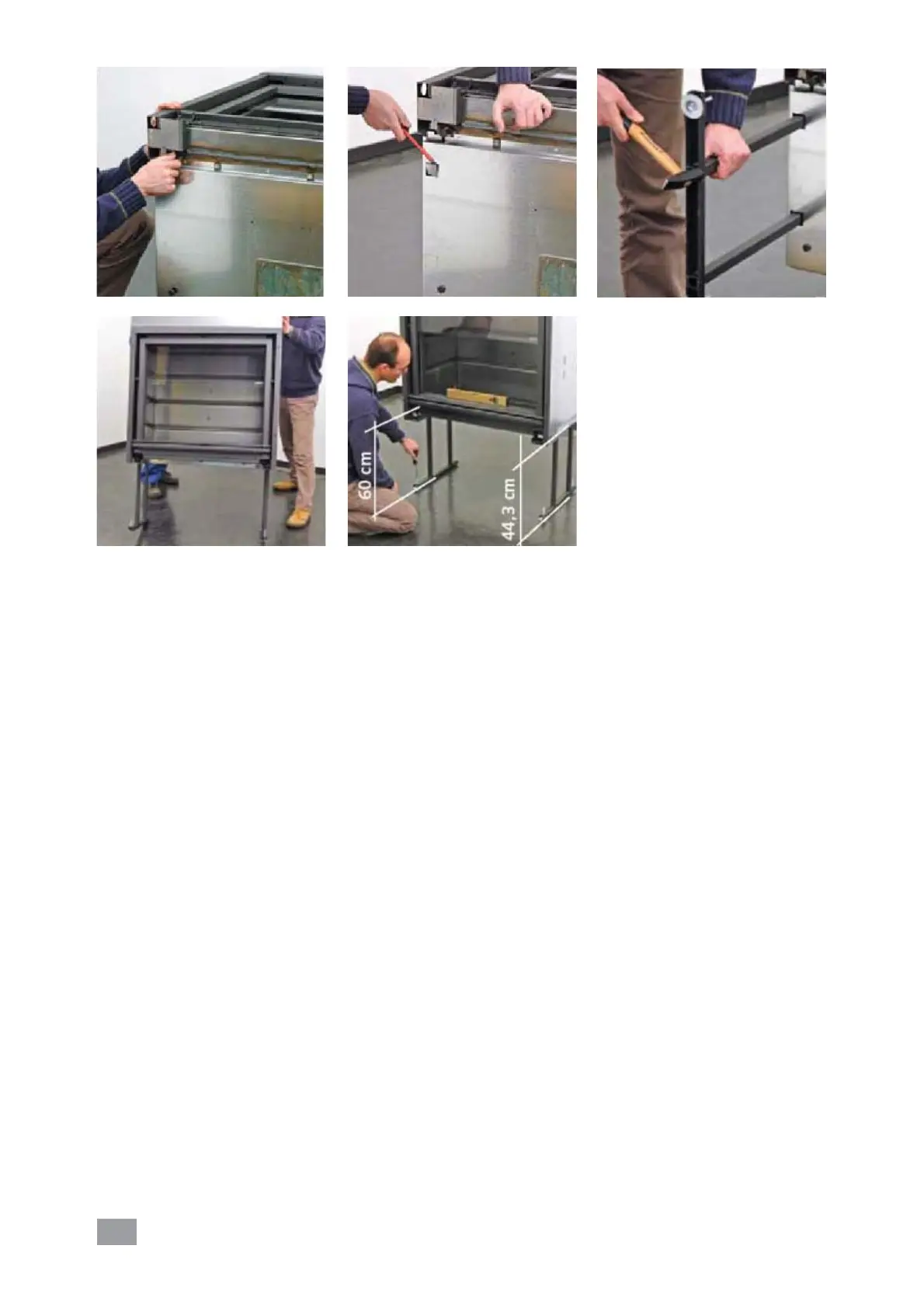

Redresser le foyer (photo 8). Le placer à son emplacement
définitif et régler le niveau à l’aide de la clé Allen de 5mm
(photo 10).
To calculate the re-cut:
Opening of fireplace before recut minus required fireplace
opening height.
If you wish to have the fireplace opening at a height of 17-
3/4": 23 3/4" - 17 3/4" = 6" recut.
First, place the fireplace (photo 8) in its initial position.
Then place the fireplace in the desired location and level
the unit using the 5mm Allen key (photo 10).
25
Attention : Pour éviter une circulation d’air parasite dans
le foyer, revisser les vis M10 X 40 dans les trous où étaient
les pieds à rotule réglables (photo 6). Retirer les 4 opercules
en faisant levier (photo 7). Recouper éventuellement les
éléments de piétement de sorte que le foyer soit surélevé
de la hauteur voulue ; les introduire dans les trous carrés
dégagés (photo 8).
Les piètements ne sont pas symétriques, placer les grands
côtés vers l’avant du foyer.
Sans recoupe, ils rehaussent le foyer de 44,3 cm ;
l’ouverture du foyer se trouve alors à 60 cm du sol (photo
10).
Caution: To prevent any unwanted air flow inside the
hearth, seal the threads that held the adjustable struts with
the extra M10x40 screws (photo 6). Remove the four caps
by prying them off (photo 7). If necessary, recut the base
elements so that the fireplace can be raised to the required
height. Insert these into the square holes (photo 8).
Because they are not symmetrical, the longer sides of the
base elements should be placed toward the front of the
fireplace. If these are not cut, they will raise the fireplace
17-1/2" with the hearth opening at 23-3/4" above floor
level (photo 10).
