Stûv 30-compact haut - 02/14
Manipulations de base (suite)

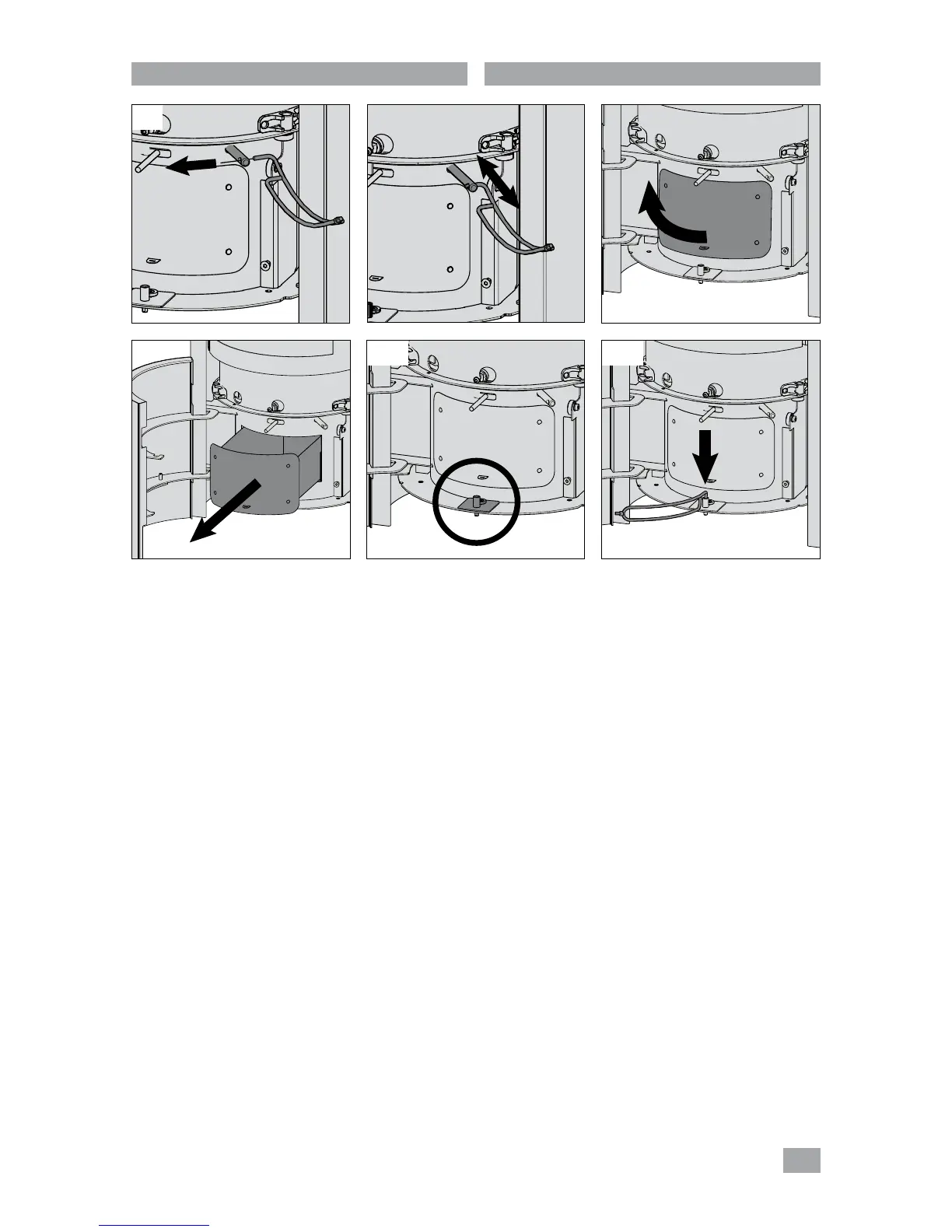

Manipulation de la commande de décendrage
– Ouvrir le portillon du cendrier
– Introduire de manière latérale l'embout de la main froide
dans la commande située à droite [photo7].
– Agiter la commande d'avant en arrière [photo8] pour
évacuer les cendres vers le cendrier.
Ouverture du cendrier
– Ouvrir le portillon du cendrier.
– Tirer la poignée du cendrier vers le haut pour débloquer
le cendrier [photo9] et puis tirer vers vous. [photo10].
Lors de la remise en place du cendrier, bien vérifier qu'il se
bloque.
Rotation du foyer (uniquement si le conduit de
fumées est raccordé vers le haut)
– Ouvrir le portillon du cendrier.
– Insérer l'embout de la main froide dans le cylindre de
positionnement du foyer [photos11 et 12].
Basic usage (continuation)
Using the riddling mechanism
– Open the ash pan door.
– Place the end of the cold grip sideways into the
mechanism located on the right [photo 7].
– Move the mechanism backwards and forwards [photo 8]
to release the ash into the ash pan.
Opening the ash pan
– Open the ash-pan door.
– Pull the ash-pan handle upwards to release the pan
[photo 9] and then pull it towards you [photo 10].
When replacing the ash pan, ensure that it locks in place.
Rotating the stove (only if the flue is connected
vertically)
– Open the ash-pan door.
– Place the end of the cold grip in the stove-positioning
cylinder
[photo 11 and 12].
