Stûv 30-compact haut - 02/14
Nettoyage entre la partie fixe du foyer et le
tambour (suite)

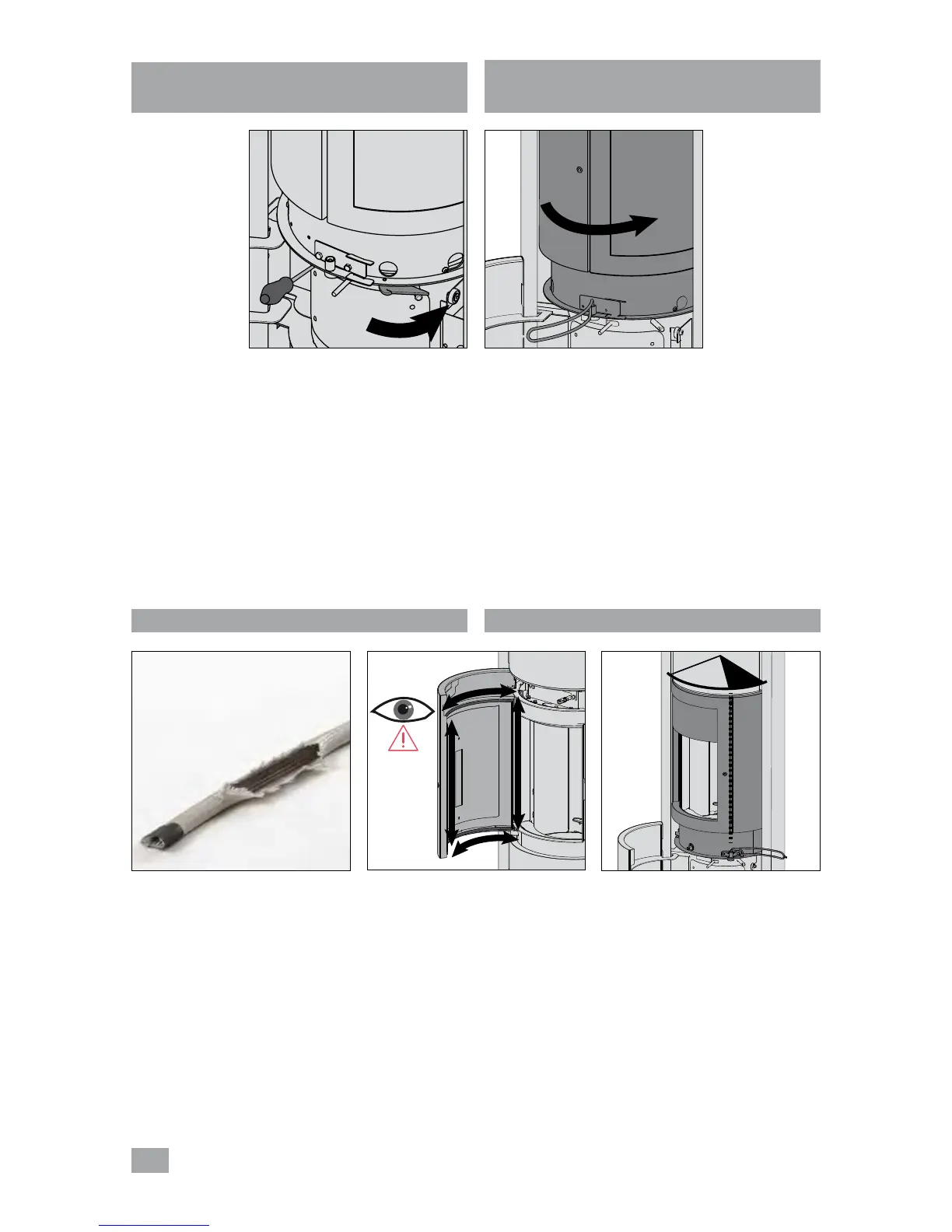

- Pousser la pointe du grattoir vers l'interstice [photo 7].
- Retirer le tournevis de blocage.
- Effectuer plusieurs rotation de tambour. La rotation est
plus difficile à effectuer avec le grattoir inséré. S'aider des
deux mains [photo 8].
Une fois cette opération effectuée, retirer le grattoir;
repositionner la porte vitrée à mi-chemin, replacer le
tournevis de blocage entre le tambour et la partie fixe du
foyer [photo 3]. Dévisser et retirer le grattoir [photo 6].
Retirer le tournevis [photo 3]. Ranger le grattoir dans le
portillon.
Vérification de l’état des joints
Les joints de chacune des 3 portes et celui du tambour
doivent être contrôlés.
Si vous constatez qu'un des joints est abimé [photo 1],
faites-le remplacer.
Verifier les joints des 3 portes
Ouvrir chaque porte, et regarder si le joint est intact sur
tout le portour de la porte [photo 2].
Verifier le joint du tambour
- Positionner la porte bandeau au 3/4 de sa position [photo
3] et vérifier le joint situé à votre gauche [photo 4].
Cleaning between the fixed part of the stove
and the drum (continuation)
Checking the condition of the seals
– Push the point of the scraper towards the opening [photo
7].
– Remove the screwdriver.
– Rotate the drum several times. It is more difficult to
rotate with the scraper inserted. Use both hands [photo
8].
When finished, remove the scraper : position the glass door
at the halfway point and place the screwdriver between
the drum and the fixed part of the stove [photo 3].
Unscrew and remove the scraper [photo 6]. Remove the
screwdriver [photo 3]. Store the scraper in the door.
The 3 door seals and the drum seal must be checked.
If any of the seals are damaged
[photo 1], have them replaced.
Checking the 3 door seals :
Open each door and check that the seal around the entire
frame is intact [photo 2].
Checking the drum seal :
– Position the upward sliding door to three-quarters open
[photo 3] and check the seal on your left
[photo 4].
